一、 系統組件安裝

共性要求：

① 安裝位置：設計無要求時，應安裝在便于操作的明顯位置，距室內地面宜為1.2m；兩側與墻距離≥0.5m；正面與墻的距離≥1.2m；凸出部位之間距離≥0.5m；

② 安裝報警閥組的室內地面應有排水設施。

1. 濕式報警閥組

① 應使報警閥前后管道能順利充滿水；壓力波動時，水力警鈴不應發生誤報警；

② 報警水流通路上的過濾器應安裝在延遲器前，且便于排渣操作的位置。

2. 干式報警閥組

① 應安裝在不發生冰凍的場所；

② 安裝完成后，應向報警閥氣室注入高度50~100mm的清水；

③ 充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑≥15mm；止回閥、截止閥應安裝在充氣連接管上。

④ 下列部位應安裝壓力表：

l 報警閥充水一側和充氣一側；★

l 空氣壓縮機的氣泵和儲氣罐；

l 加速器。

3. 雨淋閥組★

① 可采用電動、傳動管或手動開啟；

② 壓力表安裝在水源一側。

1. 水流指示器

應使電器元件部位豎直安裝在水平管道上側，動作方向應和水流方向一致。

2. 壓力開關

應豎直安裝在通往水力警鈴的管道上。★

3. 水力警鈴★★

① 應安裝在公共通道或值班室附近的外墻上；

② 水力警鈴和報警閥的連接應采用熱鍍鋅鋼管，直徑為20mm時，其長度不宜大于20m；

③ 安裝后的水力警鈴啟動時，警鈴聲強度≥70dB。

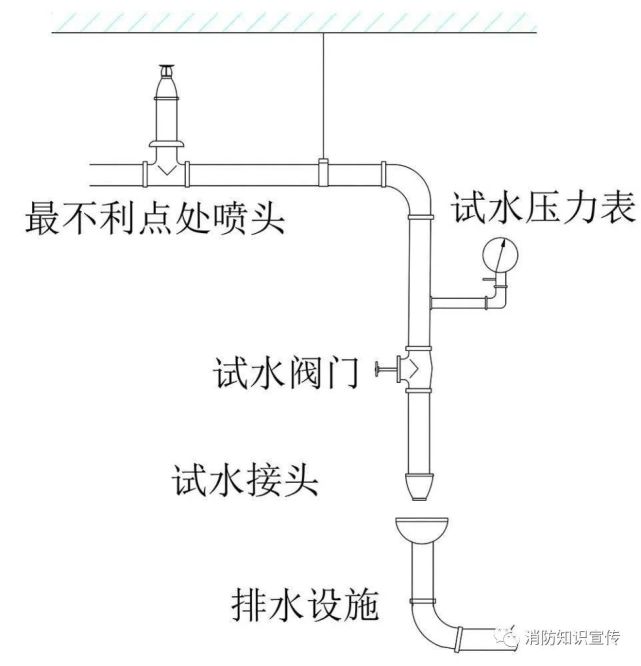

4. 末端試水裝置和試水閥

安裝距地面的高度宜為1.5m，并應有相應排水能力的排水設施，排水立管管徑不應小于DN75。

5. 信號閥

應安裝在水流指示器前的管道上可調式減壓閥組，與水流指示器之間的距離宜≥300mm。

6. 排氣閥

① 應安裝在配水干管頂部、配水管的末端?！铩?/p>

7. 減壓閥

① 減壓閥水流方向應與供水管網水流方向一致；

② 進水側應安裝過濾器，宜在其前后安裝控制閥；

③ 可調式減壓閥宜水平安裝；★

④ 比例式減壓閥宜垂直安裝?！?/p>

⑤ 安裝不帶壓力表的減壓閥時，應在其前后安裝壓力表。

二、系統的試壓沖洗★★★

1. 管網安裝完畢后，必須對其進行強度試驗、嚴密性試驗和沖洗。

2. 強度試驗、嚴密性試驗和管網沖洗宜用水進行。

3. 干式系統、預作用系統應做水壓試驗和氣壓試驗。

4. 水壓試驗★★

① 當系統設計工作壓力≤1.0MPa時，水壓強度試驗壓力=1.5*設計工作壓力可調式減壓閥組，且≥1.4MPa；

當系統設計工作壓力＞1.0MPa時，水壓強度試驗壓力=該工作壓力+0.4MPa；

② 水壓強度測試點應設在系統管網的最低點。對管網注水時應將管網內的空氣排凈，并緩慢升壓，達到試驗壓力后穩壓30min，管網應無泄漏、無變形，且壓力降≤0.05MPa；

③ 水壓嚴密性試驗應在水壓強度試驗和管網沖洗合格后進行。試驗壓力應為設計工作壓力，穩壓24h，應無泄漏；

④ 水壓試驗時環境溫度不宜低于5℃，低于5℃應采取防凍措施。

5. 氣壓試驗★

① 氣壓嚴密性試驗壓力應為0.28MPa，且穩壓24h，壓力降≤0.01MPa；

② 氣壓試驗的介質宜空氣或氮氣；

③ 管網沖洗的水流流速、流量 ≥ 系統設計的水流流速、流量。
