《消防給水及消火栓系統技術規范》-2014

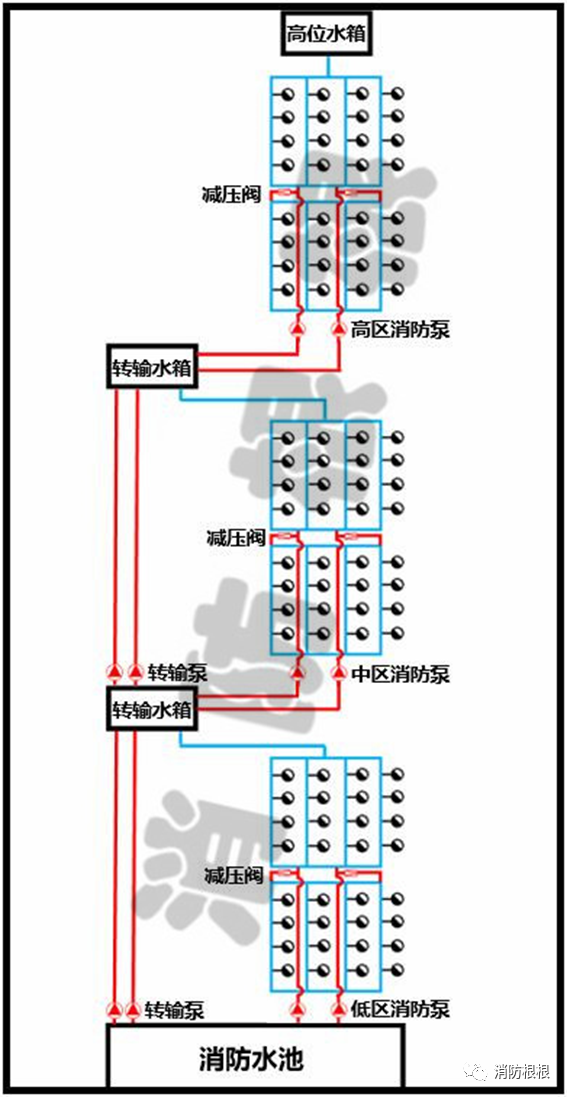

【6.2.3】采用消防電機串聯分區供熱時，宜選用消防電機轉輸水箱串聯自來水模式，并應符合下述規定：

1當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱；

2串聯轉輸水箱的溢流管宜連結到消防魚池；

3當選用消防電機直接串聯時，應采取確保自來水靠譜性的舉措，且消防電機從低區到高區應能依次次序啟動；

4當選用消防電機直接串聯時，應驗算系統供熱壓力，并應在串聯消防電機進水口上設置減壓型倒流避免器。

【要點說明】本條是串聯分區的基本規定和部份處理舉措。

1為什么優先采用轉輸水箱串聯：水箱串聯安全牢靠，有大量安裝工程例子為證；水箱串聯，型材要求低，電機管徑基本穩定；水箱有緩沖作用，控制系統簡略有效，靠譜性強；電機直接串聯分區造成的超壓問題現階段無良好的技術舉措來解決。

2轉輸水箱有效儲水體積的確定：設置轉輸水箱的建筑通常為高層建筑，根據規范室外消火栓(40L/s)、自動噴水(30L/s)，其10min的用水量與樓頂水箱18m3之和，即(40+30)×10×60/1000+18=60m3，此估算方法是在原消防規范樓頂水箱最大不少于18m3前提下所得；按照“不應大于”，筆者建議轉輸水箱有效儲水體積按室外消防10min的用水量與房頂消防水箱有效儲水體積之和確定，屋面消防水箱有效儲水體積依據《消水規》第5.2.1條規定選定。

3串聯轉輸水箱溢流管的排水能力應按轉輸流量計。如轉輸流量為消火栓系統40L/s，自噴系統30L/s時，則應按70L/s考慮溢流排水量。不同樓層的轉輸水箱，其溢流管宜直接連結至頂部消防魚池。

4當溢流排水量較大時，建議選用間接排水模式。如按溢流排水量70L/s設計時，可在轉輸水箱附近設置一座L×B×H=1.0×1.0×0.5m的集水箱，在集水箱底設兩個DN150的87型雨水斗(單斗26~36L/s)，再用一根DN200(75~90L/s)或一根DN250(135~155L/s)的排水管接至頂部的消防魚池。其中的水平懸吊管應根據h/D=0.8的設計富有度初審其排水能力是否滿足要求。懸吊管的厚度建議不少于20m。當在水位控制閥前設置一個與后邊轉輸水箱溢流水位聯動的緊急關掉閥時(緊急關掉閥在消防控制中心也可控制啟閉)，可按平常修護(生活給水修護)的進水管孔徑確定溢水管孔徑。

5消防電機直接串聯導致超壓的成因：大火早期小流量運行，上下區消防電機均存在超壓現象，二者疊加后造成更嚴重的超壓；當閥門不嚴密時，造成下區電機回流壓力小于其工作壓力而超壓。本條第4款要求設減壓型倒流避免器目的是避免出現當閥門不嚴密時，造成下區電機回流壓力小于其工作壓力而超壓這些狀況。消防泵直接串聯時，倒流避免器設置在上區消防泵進水口上。

【6.2.4】采用減壓閥減壓分區供熱時應符合下述規定：

1消防給水所選用的減壓閥功耗應安全靠譜，并應滿足消防給水的要求；

2減壓閥應按照消防給水設計流量和壓力選擇，且設計流量應在減壓閥流量壓力特征曲線的有效段內，并驗算在150%設計流量時，減壓閥的出口動壓不應大于設計值的65%；

3每一供氣分區應設不多于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥；

4減壓閥僅應設置在雙向流動的供水管上，不應設置在有單向流動的輸水干管上；

5減壓閥宜選用比列式減壓閥，當超出1.20MPa時，宜選用先導式減壓閥；

6減壓閥的閥前閥后壓力比值不宜小于3:1，當一級減壓閥減壓不能滿足要求時，可選用減壓閥串聯減壓，但串聯減壓不應小于兩級，第二級減壓閥宜選用先導式減壓閥，閥前后壓力差不宜超出0.40MPa；

7減壓閥后應設置安全閥，安全閥的開啟壓力應能滿足系統安全，且不應影響系統的自來水安全性。

【條文說明】本條規定了減壓閥減壓分區的技術規定。

減壓閥的結構方式造成水底雜質和總磷的成因或許會導致故障，如水底雜質堵塞先導式減壓閥的針閥和卡瑟活塞式減壓閥的襯套，致使減壓閥出現故障，所以減壓閥應選用安全靠譜的過濾裝置。另外減壓閥是一個消能裝置，其原本的煤耗相當大，為保證大火時能滿足消防給水的要求，對減壓閥的煤耗和出流量做了明晰要求。

【要點說明】本條是對選用減壓閥減壓分區供熱模式時，對減壓閥組的使用方式及選擇方法提出了要求。

1選用減壓閥減壓分區供熱時可調式減壓閥組，每位減壓閥須滿足全部設計流量，每路宜設置備用減壓閥，即每位自來水分區宜設4套減壓閥，為保證系統的安全靠譜，不因減壓閥的故障而造成一路自來水，故建議每組減壓閥考慮備用減壓閥，平常4個減壓閥同時工作，特殊狀況下起碼保證每組1個減壓閥工作。

2要求減壓閥后的型材、閥門、設備等均按減壓閥前的工作壓力選型，即設計時應根據一級減壓閥失效后的系統壓力來確定管線、閥門、設備等的壓力。

3依照《消水規》第5.4.6條要領說明，中低壓水罐消防車中壓載荷自來水保護高度可達120m，故1.20MPa已接近單輛消防車直接自來水的臨界點。當自來水壓力大于1.20MPa時，單輛消防車可直接自來水給高區或低區；當自來水壓力小于1.20MPa時，如選用比列式減壓閥，消防車給電機接合器自來水時，雖然適于低區大火撲滅，也須要兩輛消防車串聯自來水能夠滿足其自來水壓力，顯著不合理可調式減壓閥組，故當超出1.20MPa(指閥前壓力)時宜選用先導式減壓閥，不宜選用比列式減壓閥。先導式減壓閥當壓差小于0.40MPa時容易形成汽蝕。不能用同一種減壓閥串聯，如比列+比列，或先導+先導。也可選用雙級減壓閥，如：防氣蝕大壓差可調式減壓閥等。

4減壓閥后設置安全閥，其目的是避免減壓閥失效時，閥后壓力超出管網或消防產品的水壓實驗壓力。安全閥宜設在減壓分區的系統最上方(如地下室集水塘附近，方便間接排水)，且在安全閥之前設壓力表和檢修球閥。

5減壓閥流量-水頭損失特征曲線，可參考和產品樣本。減壓閥的出口動壓=出口靜壓-減壓閥水損。
