面對各類閥門、閘閥、蝶閥、截止閥、旋塞閥等等傻乎乎分不清楚，因而在施工現場鬧了這些笑話，這么如何能夠防止此類狀況的發生呢？現在帶你們具體了解和認識很多球閥的一些基礎知識。

球閥的通用分類法：

通用分類法：既按原理、作用又按結構界定，是現今國際、國內最常用的分類方式。

通常分：閥門、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、球閥、蝶閥、止回閥、減壓閥、安全閥、疏水閥、調節閥、底閥、過濾器、排污閥等。

管件的符號：

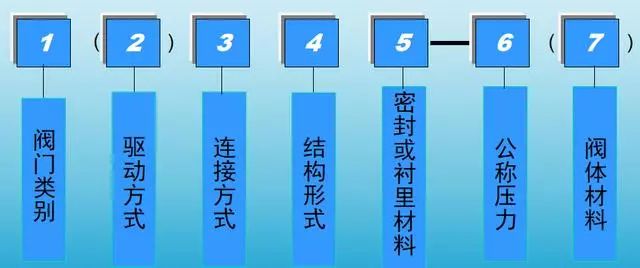

為了方便認識采用，每種管件都有一個特定的規格，以說明管件的類型、驅動模式、連接形式、結構方式、密封面和襯里材料、公稱壓力及閥門材料，球閥的規格由七個單元組成，按下述次序編制。

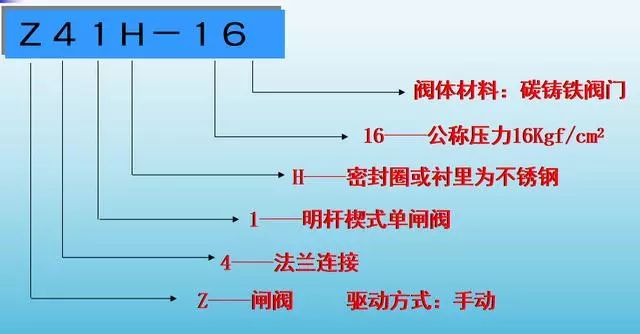

舉個荸薺：

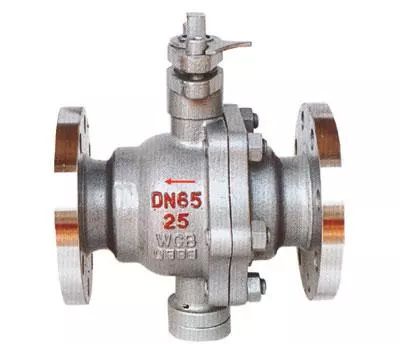

常見管件結構及應用一、球閥：閥門是由旋塞閥變遷而至。它具備相似的啟閉動作，不同的是閥體旋轉體不是木塞而是立方體。當球旋轉90度時，在進、出口處應全部展現球面，以便切斷流動。

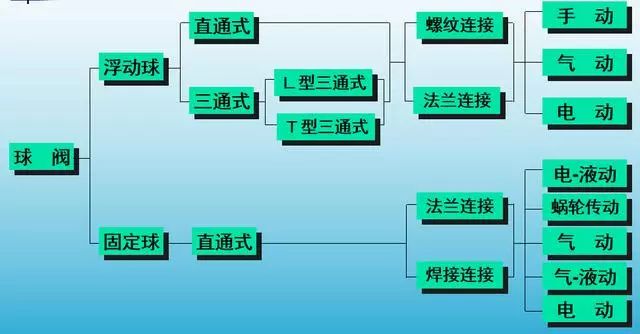

閥門的種類：

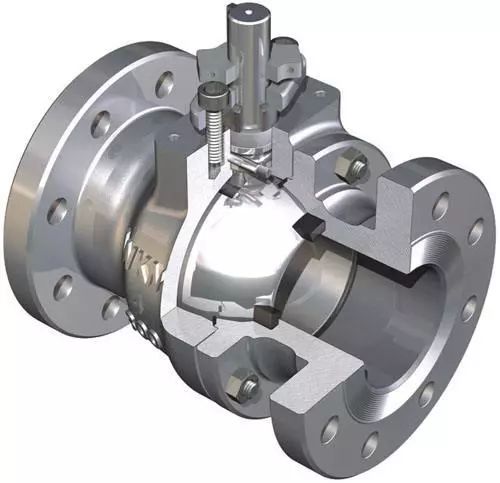

閥門的結構：

浮動式聯軸器

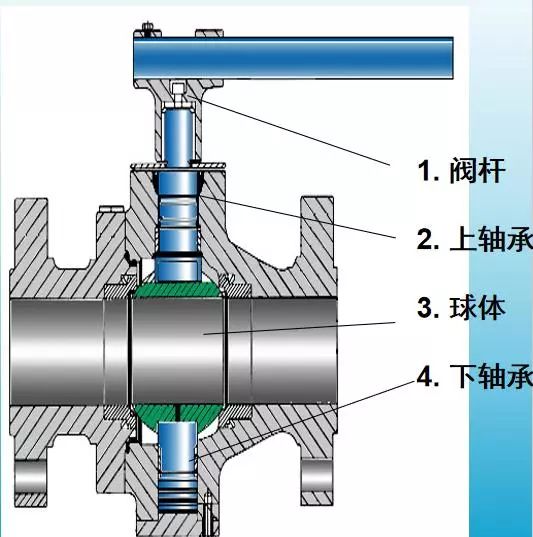

對開式固定閥門（大口徑）

閥門的特征：

閥門在管道中主要拿來做截?cái)唷⒎峙浜透淖兘橘|(zhì)的流動方向。它具備以下特點：

1．結構簡略、體積小、重量輕，修理便于。

2.流體阻力小，密切靠譜，密封功耗好。

3．操作便捷，開閉快速，以便遠距離的控制。

4．立方體和噴嘴的密封面與介質隔離，不易造成管件密封面的侵蝕。

5．適用范圍廣，管徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

二、閘閥：閥門是指啟閉體(閥板)由凸臺推動墊圈密封面作升降運動的球閥，可撥通或切斷流體的通道。當球閥部份開啟時，在閥座反面形成渦流，易造成閥座的侵蝕和振動，也易破損噴嘴密封面，維修困難。閥門一般適用于不須要時常啟閉，并且保持閥座全開或全閉的載荷。不適用于作為調節或節流使用。

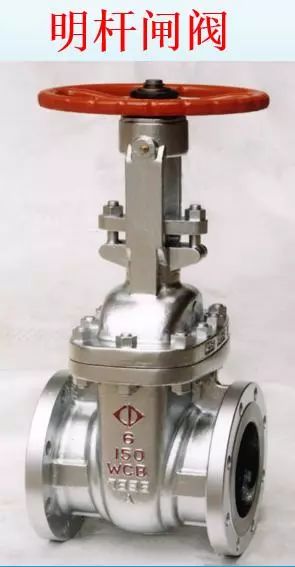

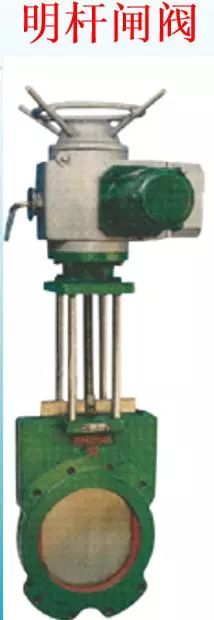

閥門的分類：

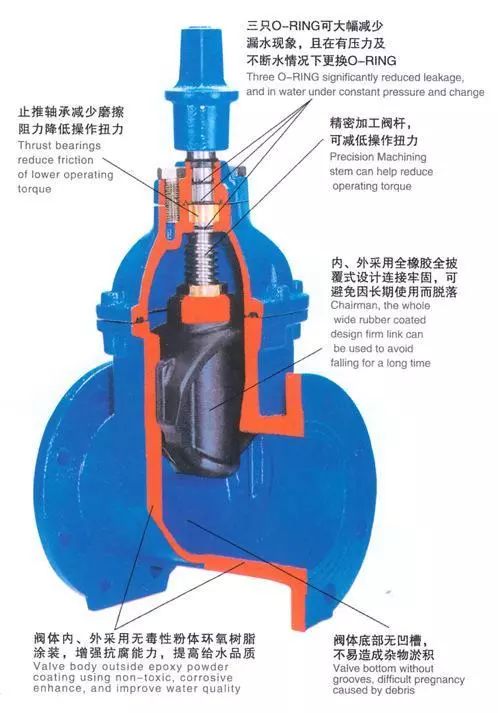

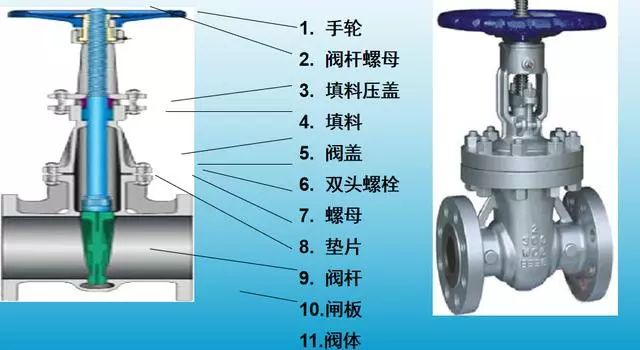

閥門的結構：

閥門的特征：閥門在管道中主要作截?cái)嘤?，通常口徑DN≥50mm的截?cái)嘌b置多采用它，有時口徑很小的截?cái)嘌b置也采用閥門。

閥門有以下特點：

①流體阻力小。

②開閉所需外力較小。

③介質的流向不受限制。

④全開時，密封面受工作介質的泥巖比截至閥小。

⑤體形比較簡略，鍛造工藝性較差。

閥門還有不足之處：

①外形規格和開啟高度都較大。安裝所需空間較大。

②開閉過程中，密封面間有相對磨擦，容易造成灼傷現象。

③閘閥通常都有兩個密封面，給加工、研磨和修理提高一些困難。

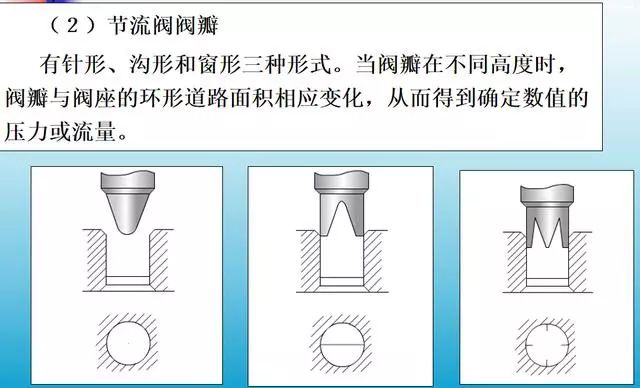

三、截止閥和節流閥：截至閥和節流閥都是向上閉合式閘閥，啟閉件（閥瓣）由凸臺推動，沿殼體軸線作升降運動來啟閉球閥。截至閥與節流閥的結構基本相似，也是閥瓣的形狀不同：截至閥的閥瓣為盤形，節流閥的閥瓣多為圓柱流線型，非常適用于節流，可以改變通道的截面積，用以調節介質的流量與壓力。

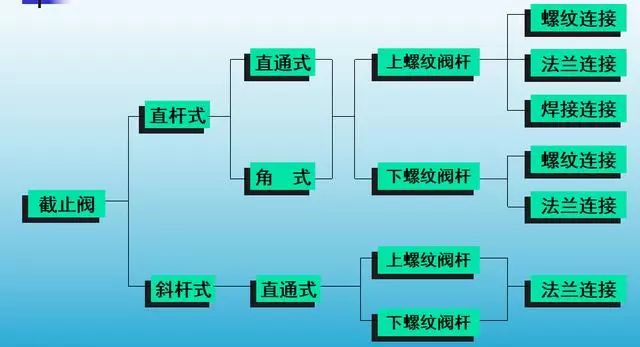

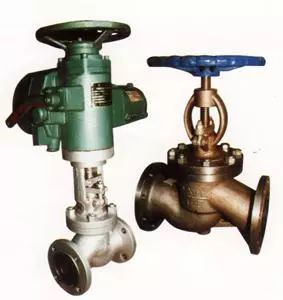

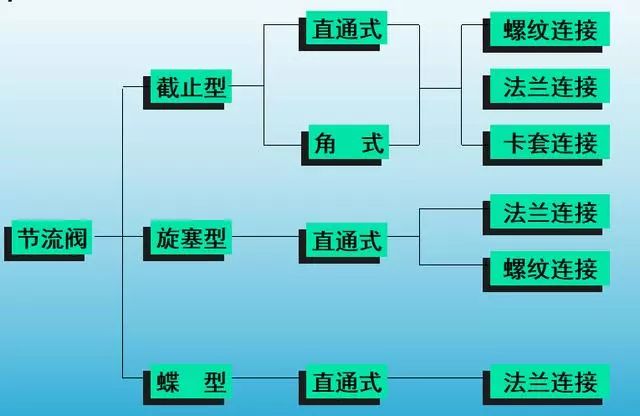

截至閥的種類：

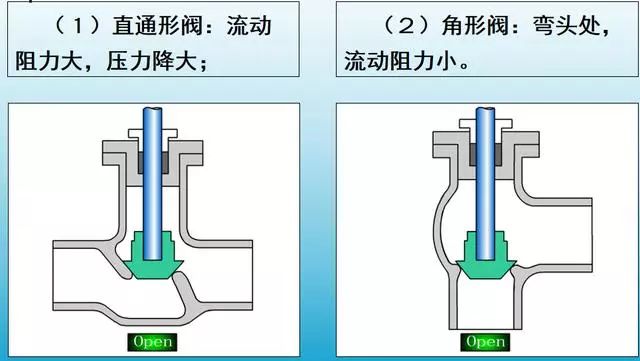

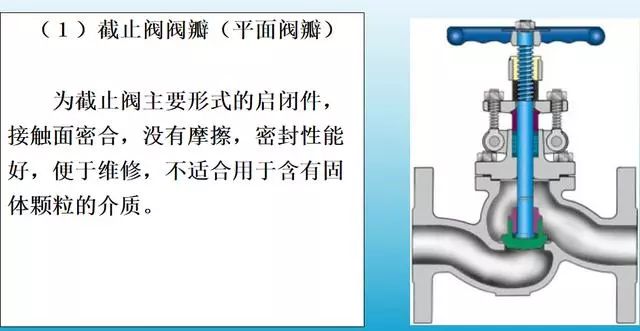

截至閥和節流閥的結構：

·

截至閥節流閥的特征：截至閥在管道中主要作截?cái)嘤谩９?jié)流閥在管道中主要作節流使用。

截至閥有以下特點：

1．在開閉過程中密封面的磨擦力比閥門小，耐熱。

2．開啟高度小。

3．一般只有一個密封面，制造工藝好，以便修理。

截至閥使用較為普遍，但因?yàn)殚_閉扭力較大，結構厚度較長，通常公稱管徑都限制在DN≤200mm以下。截至閥的流體阻力損失較大。因此限制了截至閥更廣泛的使用。

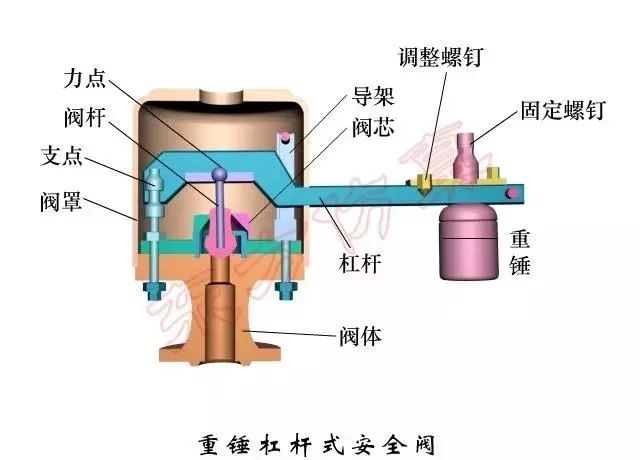

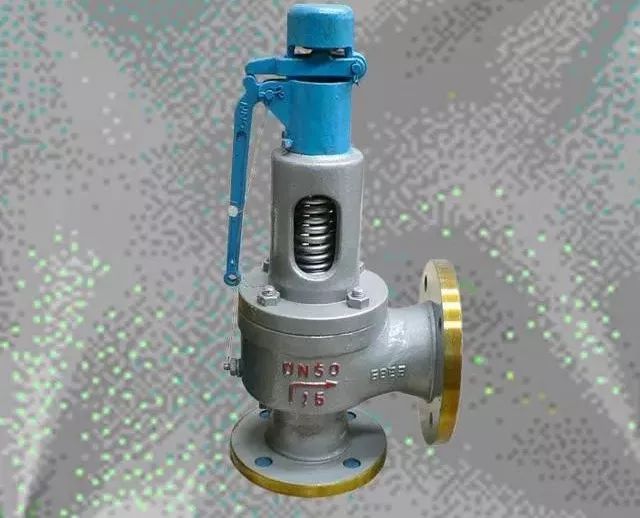

四、安全閥：安全閥的作用原理是基于力平衡，即便閥瓣所受壓力小于彈簧設定壓力時，閥瓣都會被此壓力推開，其壓力容器內的氣（液）感受被排出，以減少該壓力容器內的壓力。

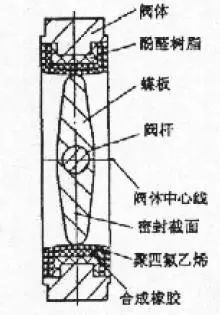

五、蝶閥：閥門的蝶板安裝于管線的半徑方向。在閥門閥門圓錐形通道內，圓盤形蝶板繞著軸線旋轉球閥，旋轉視角為0°~90°之間，旋轉到90°時，球閥則是全開狀態。閥門結構簡略、體積小、重量輕，只由少數幾個零件組成。并且只需旋轉90°即可迅速啟閉，操作簡略。閥門處于完全開啟位置時，蝶板長度是介質流經閥門時惟一的阻力，然而通過該球閥所形成的阻力很小，故具備較差的流量控制特征，可以作調節用。

閥門有彈性密封和金屬的密封兩種密封型式。彈性密封球閥，密封圈可以鑲嵌在殼體上或附在蝶板周邊。輔以金屬密封的閥體通常比彈性密封的閥體壽命長，但很難做到完全密封，金屬密封能適應較高的工作體溫，彈性密封則具備受氣溫限制的劣勢。

六、隔膜閥：隔膜閥是用一個彈性的閥座連結在壓縮件上，壓縮件由凸臺操作上下聯通，當壓縮件上升，閥座就高揚，產生通路，當壓縮件下滑，閥座就壓在殼體上，球閥關掉。此閥適用于開斷、節流。隔膜閥非常適用于運送有磨蝕性、有黏性的流體，但是此閥的操作機構不顯露在運送流體中，故不會被污染，也不須要濾料，輪緣濾料部份也不會泄露。

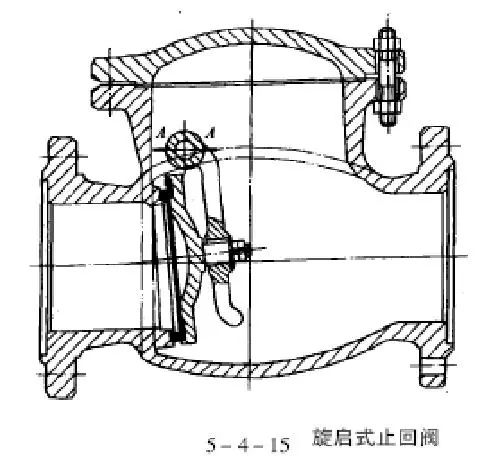

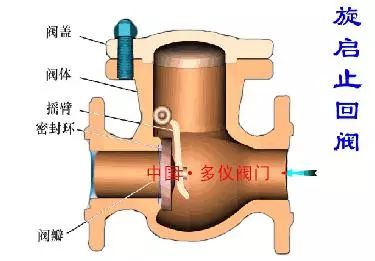

七、止回閥：閥門的作用是只容許介質向一個方向流動，并且阻擋方向流動。一般這些球閥是手動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于汽缸，因而截?cái)嗔鲃?dòng)。包括旋啟式閥門和升降式閥門。

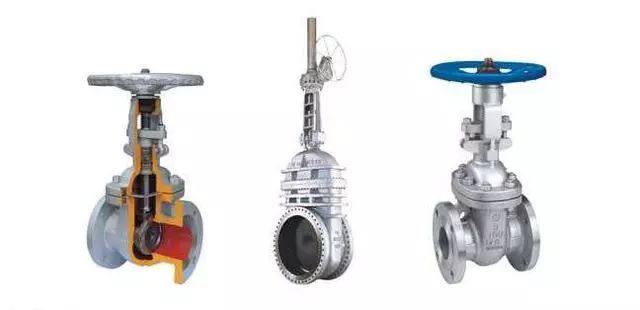

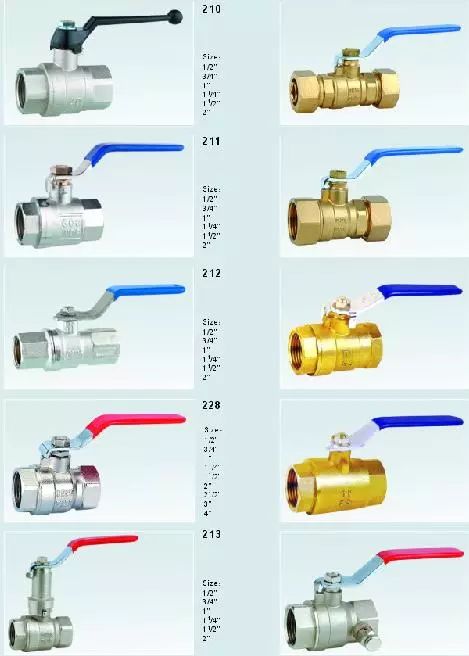

最后來個全家福吧球閥，畢竟關于球閥的相關知識也有這些，例如安裝、保養、維護、操作、故障檢修及防治，受限于專業知識有限，這兒只好拋磚引玉帶你們簡略認識一下各式球閥。
