在管路系統中，球閥是控制器件，如同人的手一樣，所以不管在生活中還是在各行各業，它的重要性不言而喻。

它的功能有什么？怎么安裝？常見標志何種意思？出現故障，該怎么修理？最重要的4個方面，接下去，和你們一上去了解！

4種功能

一.截至和開放介質

流道為直通式的管件，其流阻較小，一般選擇作為截至和開放介質用的閥體。

向上閉合式閘閥(截至閥、柱塞閥)因?yàn)槠淞鞯榔D辛，流阻比其他管件高，故較少采用。在容許有較高流阻的場合，可采用閉合式閘閥。

二.控制流量

一般選擇適于調節流量的閥體作為控制流量用。向上閉合式閘閥(如截至閥)用于這一用途，由于它的汽缸規格與關掉件的行程之間成反比關系。

旋轉式閘閥(旋塞閥、蝶閥、球閥)和應力閥門式閘閥(夾緊閥、隔膜閥)也可適于節流控制，但一般只好在有限的閥體口徑范圍內適用。

閥門是以圓盤形閥座對方形缸體口做橫切運動，它只有在接近關掉位置時，才會較差地控制流量，故一般不適于流量控制。

三.卸荷分流

按照卸荷分流的還要，這些球閥可有三個或更多的通道。旋塞閥和止回閥較適用于這一目的，所以，大部份適于卸荷分流的球閥都選用這類球閥中的一種。

然而在有些狀況下，其他類別的管件，只要把兩個或更多個管件適當?shù)鼗ハ嗦?lián)結上去，也可作卸荷分流用。

四.帶有漂浮顆粒的介質

當介質中帶有漂浮顆粒時，最適合選用其關掉件沿密封面的滑動帶有擦洗作用的閥體。

假如關掉件對殼體的來回運動是豎直的，那末就或許夾持顆粒，所以這些管件即便密封面材料可以容許嵌入顆粒，否則只適用于基本清潔的介質。閥門和旋塞閥在啟閉過程中對密封面均有擦洗作用，故適合用在帶有漂浮顆粒的介質中。

3大安裝問題

一.安裝前檢測

1.仔細檢測核實球閥規格、規格是否符合圖紙要求。

2.檢測凸緣和閥瓣開啟是否靈活，有無卡住和僵硬現象。

3.檢測管件有無破損，螺紋管件的螺紋是否擺正和完整無缺。

4.檢測噴嘴與閥門的結合是否結實，閥瓣與墊圈、閥蓋和閥門,襯套與閥瓣的連結。

5.檢測管件過磷酸鈣、填料及緊固件(螺母)是否適宜于工作介質性質的要求。

6.對陳舊的或擱置較久的減壓閥應拆裝，塵土、砂粒等雜物須用水擦洗干凈。

7.消除通口搶斷，檢測密封程度，閥瓣應當關掉嚴密。

二.安裝的通常規定

1.球閥安裝的位置不應阻礙設備，管線及閥門原本的操作，拆卸和檢修，同時要考慮到裝配外觀的美觀。

2.水平管線上的球閥，輪緣朝上安裝，或傾斜一定視角安裝，不可手輪向上安裝。高空管線上的球閥、閥桿和手輪可水平安裝，用垂向低處的鏈條遠距離操縱閥的啟閉。

3.排列對稱，整齊美觀；立管上的球閥，在工藝容許的前提下，球閥手輪以齊胸高最適合操作，通常以距地面1.0—1.2m為宜，且導輪應當沿著操作者方向安裝。

4.并排立管上的球閥，其中心線高程最好一致，且手輪之間凈距不大于100mm；并排水平管線上的球閥應錯開安裝，以減少管線寬度。

5.在電機、換熱器等設備上安裝較重的球閥時，應設球閥托架；在操作經常且又安裝在距操作面1.8m以上的球閥時，應設固定的操作平臺。

6.球閥的閥門上有箭頭標識的，箭頭的對準即為介質的流動方向。安裝球閥時，應留意使箭頭對準與管線內介質流向相似。

7.安裝法蘭球閥時，應保證兩法蘭輪緣相互垂直和同心，不得使用雙螺母。

8.安裝螺紋球閥時，為方便拆裝，一個螺紋球閥應配用一個活接?；罱拥脑O(shè)置應考慮檢修的便捷，一般是水流先經球閥后流經活接。

三.安裝留意事項

1.球閥的閥門材料多用不銹鋼制做，性脆，故不得受重物撞擊。

2.搬運球閥時，不容許隨手投擲；吊運、吊裝球閥時，鋼索應系在殼體上，禁止拴在手輪、閥桿及法蘭螺母孔上。

3.管件應安裝在操作、維護和檢修最便捷的地方，禁止埋于地下。埋地和水溝內管路上的管件，應設檢測井室，以方便管件的啟閉和調節。

4.應保證螺紋完整無損，并在螺紋上纏麻、抹鉛油或纏上聚四氟烯烴生料帶，旋扣時，需用扳手卡住擰入管子一端的六角形鑄件。

5.安裝法蘭管件時，留意沿對角線方向旋緊連結螺絲，擰動時使勁要均勻，以防螺母打滑或?qū)е職んw變型與毀壞。

6.管件在安裝時應保持關掉狀態。對靠墻較近的螺紋止回閥，安裝經常還要卸去凸緣閥瓣和手輪，就能擰轉。在拆裝時應在擰動手輪使球閥保持開啟狀態后，再進行拆裝。

6種常用管線球閥的安裝

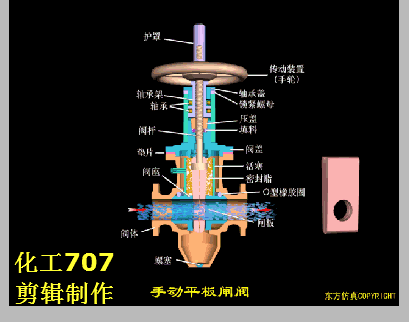

一.閥門

又稱閥座閥，是運用閥座來控制啟閉的球閥，通過改變橫斷面來調節管道流量和啟閉管道。閥門多適于對流體介質做全啟或全閉操作的管道。

閥門安裝通常無方向性要求，但不能倒裝。

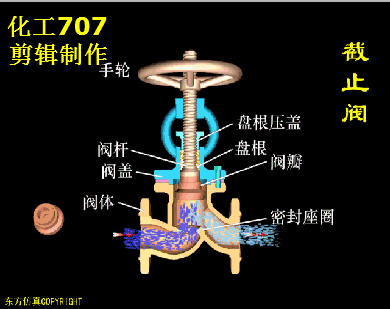

二.截至閥

是運用閥瓣來控制啟閉的球閥。通過改變閥瓣與噴嘴的間隙，即改變通道截面的大小來調節介質流量或切斷介質通路。安裝截至閥應當留意流體的流向。

安裝截至閥應當遵循的原則是，管線中的流體由下而上通過閥孔，稱作“低進高出”，不許裝反。

三.閥門

閥門又稱逆止閥、單向閥，是一種在閥體前后壓力差作用下手動啟閉的球閥，其作用是使介質只做一個方向的流動法蘭減壓閥，而制止介質反向往回流動。

閥門按其結構不同，有升降式、旋啟式和蝶形對夾式。升降式閘閥又有立式與臥式之分。

安裝閥門時，也應留意介質的流向，不能裝反。

四.減壓閥

減壓閥是通過調節，將進口壓力減至某一還要的出口壓力，并借助介質原本的能量，使出口壓力手動保持穩定的球閥。

從流體電學的觀點看，減壓閥是一個局部阻力可以變化的節流器件，即通過改變節流面積，使流速及流體的動能改變，導致不同的壓力損失，因而達到減壓的目的。之后借助控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的偏差范圍內保持恒定。

安裝

1.平行安裝的減壓閥組，通常沿墻設置在距地面適合的高度；水平安裝的減壓閥組，通常安裝在永久性操作平臺上。

2.應用工字鋼分別在兩個控制閥(常適于截至閥)的內側載入墻內，構成支架，旁通管也卡在支架上，找平找正。

3.減壓閥應直立地安裝在水平管線上，不得傾斜，殼體上的箭頭應對準介質流動方向，不得裝反。

4.右側應裝設截至閥和高、低壓壓力表，從而觀察閥前后的壓力變化。減壓閥后的管線半徑應比閥前進口孔徑大2#-3#，并裝上旁通管便于檢修。

5.薄膜式減壓閥的均壓管，應聯結在低壓管線上。低壓管線，應設置安全閥，以保證系統的安全運行。

6.適于蒸氣減壓時法蘭減壓閥，要設置泄水管。對潔凈程度要求較高的管線系統，在減壓閥前設置過濾器。

7.減壓閥組安裝結束后，應按設計要求對減壓閥、安全閥進行試壓、沖洗和調整，并作出調整后的標識。

8.對減壓閥進行沖洗時，關掉減壓器進口閥，打開沖洗閥進行沖洗。

五.疏水閥

蒸氣疏水閥，的基本作用是將蒸氣系統中的凝結水、空氣和氧氣二氧化碳早日排出；同時最大限度地手動避免蒸氣的泄露。疏水閥的品種這些，各有不同的功耗。

按照疏水閥工作原理的不同，可化為以下三種類別：

?機械型：借助蒸氣疏水閥內凝結水差壓高度的變化而動作

包括：

浮球式：浮子為封閉的實心圓球。

敞口向下浮子式：浮子為開口向下的桶型。

敞口向上浮子式：浮子為開口向上的桶型。

?熱靜力型：借助液體氣溫的變化而動作

包括：

雙金屬片：敏感器件為雙金屬片。

蒸氣壓力式：敏感器件為波紋管或墨粉，內部充入揮發性液體。

?熱動力型：借助液體的熱動電學性質的變化而動作。

包括：

圓盤式：因?yàn)樵谙嗨频膲毫ο拢后w與二氧化碳的流速不同，所形成的不同的動，靜壓力，驅使圓盤閥片動作。

脈沖式：因?yàn)椴煌}度的凝結水通過兩極串連節流孔板時，會在兩極節流孔板之間產生不同壓力，驅使閥瓣動作。

安裝

1.前后都要設置切斷閥(截至閥)，疏水閥與前切斷閥間應設置過濾器，以避免凝結水底的灰塵堵塞疏水閥。

2.疏水閥與后切斷閥間應設檢測管，適于檢測疏水閥工作是否正常，如打開檢測管大量冒汽，則說明疏水閥壞了，還要檢修。

3.設置旁通管是為了在啟動時排放大量凝結水，減少疏水閥的排水量負荷。

4.當疏水閥適于用熱設備的凝結水排除時，應安裝在用熱設備的上部，使凝水管平行返下接入疏水器，以防用熱設備存水。

5.安裝位置應盡量緊靠排水點，若距離太遠時，疏水閥旁邊的狹長管線內會積存空氣或蒸氣。

6.在蒸氣干管水平管道過長時應考慮疏水問題。

六.安全閥

安全閥是啟閉件受外力作用下處于常閉狀態，當設備或管線內的介質壓力下降超出規定值時，通過向系統外排放介質來避免管線或設備內介質壓力超出規定數值的特殊管件。

安全閥屬于手動閥類，主要適于機組、壓力容器和管路上，控制壓力不超出規定值，對人身安全和設備運行起重要保護作用。注安全閥應當經過壓力實驗?zāi)軌蚴褂谩?/p>

安裝

1.安裝前應當對產品進行認真地檢測，驗明是否有合格證及產品說明書，以明晰出廠時的定壓狀況。

2.安全閥應盡或許布置在平臺附近，從而檢測和修理。

3.安全閥應平行安裝，應使介質從下向下流出，并要檢測凸緣的平行度。

4.通常狀況下，安全閥的前后不能設置切斷閥，以保證安全牢靠。

5.安全閥泄壓：當介質為液體時，通常都排入管線或密閉系統；當介質為二氧化碳時，通常排至室內大氣。

6.油氣介質通?？膳湃舜髿?，安全閥放空管出口應高出周圍最高構建物3m，但以下狀況應排人密閉系統，以保證安全。

7.人口管線半徑，最小應等于管件的入口孔徑；排放管內徑不得大于管件的出口半徑，排放管應引至室內，并用管件安裝，使管出口朝向安全地帶。

8.安全閥安裝時，當安全閥和設備及管路的連結為開孔沖壓時，其開孔半徑應與安全閥的公稱外徑相似。

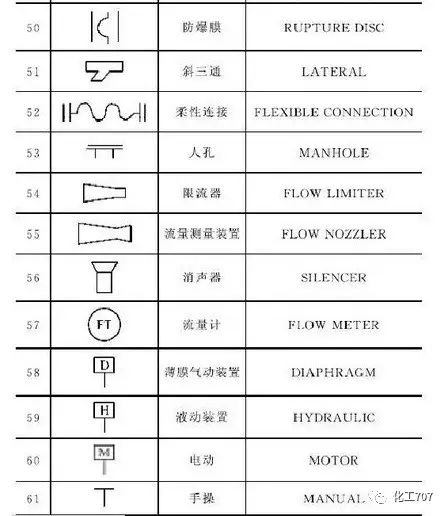

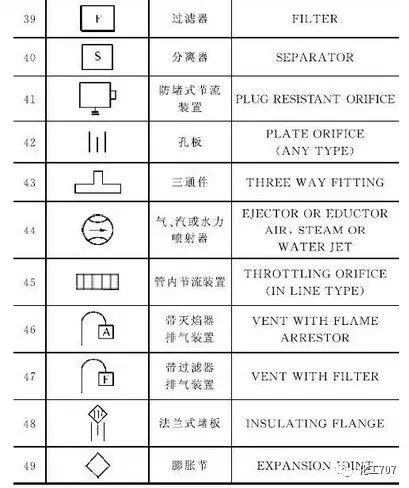

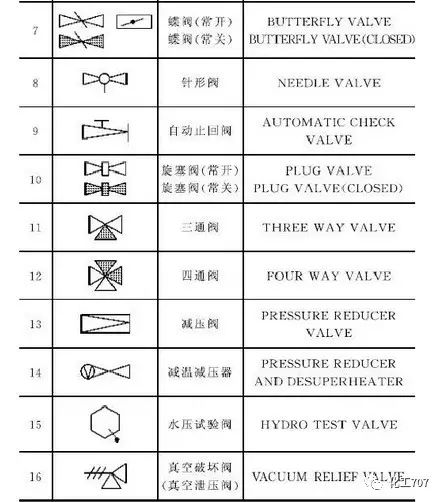

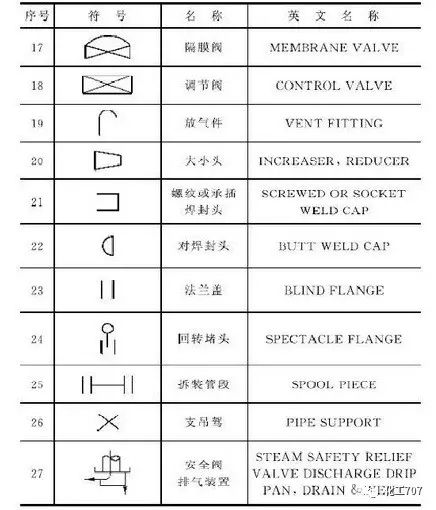

安裝過程常見的61種標示符號

（點擊圖片查看）

常見故障與成因

（點擊圖片查看）

通常管線管件

1.濾料函泄露成因與修理方式

2.襯套失靈成因與修理方式

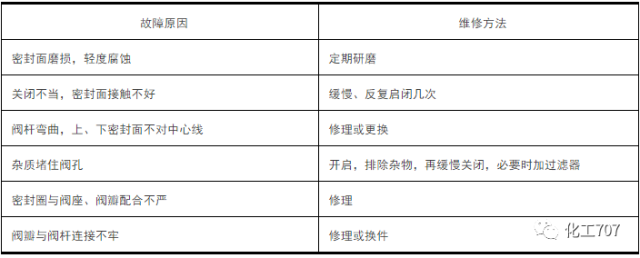

3.密封面泄露成因與修理方式

4.其他故障、原因與修理方式

【自動管線球閥】

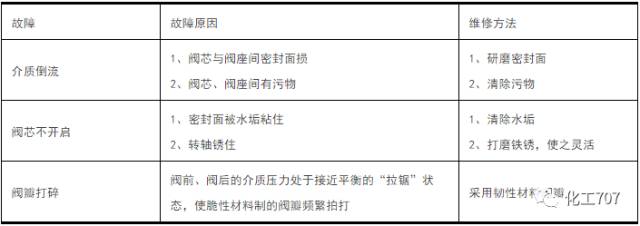

1.閥門常見故障、原因、預防與修理

2.疏水閥常見故障、原因、預防與維修

3.減壓閥常見故障、原因、預防與修理

4.安全閥常見故障、原因、預防與維修
