因為綜合管廊香港下水滲透；外部通風口、人員進出口、投料口等外部開口進水，消防滅火過程中潑灑的水；內部自來水管線、雨污管線、循環冷水管線的修理的放空，以及其它一些發生泄漏的狀況，因而導致一定的積水，所以須要設置必要的排水設施。

《城市綜合管廊附屬安裝工程圖集》是這么敘述的：綜合管廊有排水還要，且排水設施高于室內的排水管網。通過設置一定體積的集水塘來匯集漏水水、管道放空水，當水位達到一定位置時，（手動或則自動）啟動設在坑內的排水泵，將水提高到室內排水管網的高度，再通過室內管網排出。

系統組成

綜合管廊排水系統主要包括：

排水溝、集水溝、潛污泵、液位傳感,閥門、截止閥、壓力表、壓力傳感等。

1.排水溝

綜合管廊沿線設置排水溝，斷面寬度一般選用；地坪以1%的斜度坡向排水溝，排水溝橫向與綜合管廊的斜度一致，但不大于2‰。

右圖是管廊的斷面圖，藍色部份為排水溝

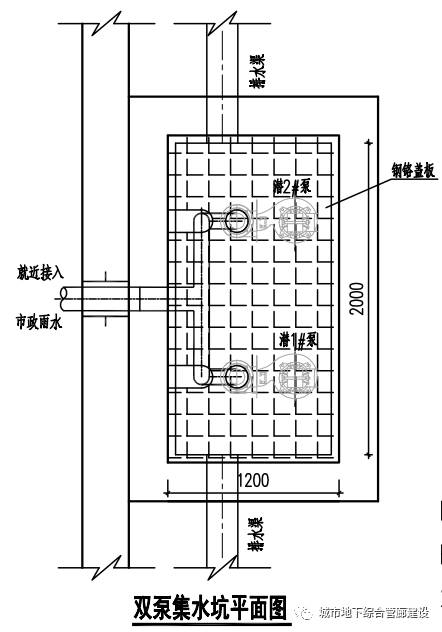

2.集水塘

集水塘的三維視圖

集水塘的三維視圖

集水塘的功能與位置：

投料口、通風口、局部背陰處（如倒虹段、管道交叉等）設置集水塘或每一防火分區的低處，內設潛水泵適于排水。集水塘內設置排水泵.有自來水管線的艦橋會設置雙泵集水塘，平常一用一備。天然氣艙的集水塘通常設計單泵集水塘，由于煤氣艙水量原則上不會太多。綜合管廊不僅雨污艙其他船體在設計時都須要設計集水溝(雨污艙原本就有雨廢水的流通通道)

集水塘的材質與施工：

根據材料分類：

分為非黏土焙燒普通磚鋪砌集水塘和澆筑（或現澆）水泥集水塘及陶管集水塘

根據有無蓋板分類：

分為帶蓋板集水塘和不帶蓋板集水塘

為了保證防漏水要求，集水塘內壁應涂刷防水材料。

3.排水泵

集水塘有單泵集水塘和雙泵集水塘。

單泵集水塘通常適于電網艙和煤氣艙，雙泵集水塘（一用一備，車禍時同時開啟）通常適于綜合艙（包含中水管和給水管的船體）

潛污排水泵

是一種泵與馬達連體,并同時潛入液下工作的泵類產品。

潛水泵的特點：

（1）結構緊湊、占地面積小。潛水排污泵因為潛入液下工作,所以可直接安裝于污泥池內,無需建造專門的水閘拿來安裝泵及機,可以節約大量的農地及基建成本。

（2）安裝修理便于。大型的排污泵可以自由安裝,小型的排污泵通常都配有手動藕合裝置可以進行手動安裝,安裝及修理相當便捷。

（3）連續運轉時間長。排污泵因為泵和馬達同軸,軸短,搖動部件凈重輕,所以軸套上承受的荷載(錐面)相對較小,壽命比通常泵要長得多。

（4）不存在汽蝕破壞及灌分洪等問題。非常是后一點給操作人員帶給了巨大的便捷。

正是因為上述特點,潛水排污泵已越來越遭到人們的注重,使用的范圍也越來越廣,由原先的單純地拿來輸送清水到可以輸送各類生活廢水、工業廢氣、建筑工地排水、液狀草料等等。在市政安裝工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著非常重要的作用

離心泵

離心泵具備構造簡略、能與電動機直接相通、不受車速限制、不易銹蝕、運行平緩、噪聲小、出水均勻、調節便捷、效率高、運行牢靠、維修便于等特點。在莖稈泵中，離心泵的藥量最大、使用范圍也最廣。電廠中常常使用的單級單吸與單級雙吸離心泵、深井泵、潛水泵等都屬于這類風機。

離心泵啟動前泵殼內要灌滿液體，當電動機推動泵軸和軸套旋轉時，液體一方面隨軸套作圓周運動，一方面在離心力作用下自軸套中心向外周拋出，液體從軸套榮獲了壓力能和速率能。當液體流經蝸殼到排液口時，部份速率將轉變?yōu)殪o壓力能。在液體被軸套拋出時，閥座中心部份導致低壓區，與吸入的液面壓力產生壓力差，然后液體不斷地被吸入，并以一定的壓力排出。

軸流泵

軸流泵具備流量大、結構簡略、重量輕、外形規格小的特點。臥式軸流泵工作時軸套全部浸入水底，啟動時毋須灌泵，操作簡略便于。軸流泵的主要劣勢是管徑太低，應用范圍備受限制。

軸流泵輸送液體是運用旋轉軸套莖稈的推力使被輸送的液體沿泵軸方向流動，而不是借助軸套對液體的離心力。當泵軸由電動機推動旋轉后，因為莖稈與泵軸軸線有一定的螺旋角，因此對液體形成推力(或叫襟翼)，將液體推出旨在沿排出管排出。這和電吊扇運行的道理相同：緊靠吊扇莖稈前方的空氣被莖稈推向旁邊，使空氣流動。軸流泵的液體被推出后，原先的位置便產生局部真空，外邊的液體在大氣壓的作用下，將沿進口管被吸人軸套中。只要軸套不斷旋轉，泵便能不斷地吸入和排出液體。

軸流泵的工作原理圖

混流泵

混流泵是介于離心泵和軸流泵之間的一種泵。文章由上海澤德廢水提高泵整理電動機推動軸套旋轉后，對液體的作用既有離心力又有軸向推力，是離心泵和軸流泵的綜合。混流泵的比車速低于離心泵，高于軸流泵，通常在300～500之間。它的管徑比軸流泵高，但比離心泵低；流量比軸流泵小法蘭減壓閥，比離心泵大。

混流泵的工作原理

4.傳感

功能：

集水溝內設置差壓傳感，高水位手動開泵，低水位停泵，超高水位報案。

工作原理：

綜合管廊的排水系統在集水塘設置差壓傳感，實時檢測集水塘的差壓變化。當差壓抵達差壓上限后，聯動開啟排水泵，當差壓抵達差壓設定下限后聯動停止排水泵。

靜壓差壓計/差壓變送器/差壓傳感/水位傳感是一種檢測差壓的壓力傳感。靜壓投入式差壓變送器（差壓計）是基于所測液體靜壓與該液體的高度成比列的原理，輔以先進的隔離型擴散硅敏感器件或陶瓷電感壓力敏感傳感，將靜壓轉化為聯通號，再經過室溫補償和線性修正，轉換成標準聯通號（通常為4～20mA/1～5VDC）。（源自百度百科）

差壓傳感分類：

差壓傳感分為兩類：

一類為接觸式，包括單法蘭靜壓/雙法蘭液位差壓變送器，浮球式差壓變送器，磁性差壓變送器，投入式差壓變送器，電動內浮球差壓變送器，電動浮筒差壓變送器，電感式差壓變送器，磁致伸縮差壓變送器，伺服差壓變送器等。

第二類為非接觸式，分為超聲波差壓變送器，聲納差壓變送器等。

a、投入式差壓傳感

用靜壓檢測原理：當差壓變送器投入到被測液體中某一深度時，傳感迎液面遭到的浮力公式為：Ρ=ρ.g.H+Po式中：

P：變送器迎液面所受浮力

ρ：被測液體密度

g：當?shù)刂亓涌於?/p>

Po：液面上大氣壓

H：變送器投入液體的深度

同時，通過導氣鍍鋅將液體的壓力引進到傳感的正壓腔，再將液面上的大氣壓Po與傳感的負壓腔相通，以抵消傳感反面的Po，使傳感測得壓力為：ρ.g.H，雖然，通過測取浮力P，可以得到差壓深度。

b、光電差壓傳感

光電差壓傳感是運用光在兩種不同介質界面發生反射折射原理而開發的新型接觸式點差壓測控裝置。它具備結構簡略，定位精度高；沒有機械部件，不需調試；靈敏度高及耐磨蝕；耗電少；容積小等眾多特點而遭到市場的日益認可。

（1）因為差壓的輸出只與光電探頭是否接觸液面有關，與介質的其它特點，如體溫、壓力、密度、電等參數無關，因此光電差壓傳感測試精確、重復精度高；響應速率快，液面控制十分準確，而且不需調校，就可以直接安裝使用。

（2）因為光電差壓傳感探頭容積相對輕巧，可分開安裝在昏暗空間中適于特殊球罐或容器中使用。另外還可以在一個檢測體上安裝多個光電探頭制成多點差壓傳感、變控器。

（3）因為對傳感內部的所有元元件進行了樹脂澆封處理,傳感內部沒有任何機械活動部件,所以光電差壓傳感靠譜性高、壽命長、免維護。

技術選型：

從節約費用和簡略應用的視角:集水塘的差壓檢測可以采用曲軸浮球差壓繼電器；

從技術先進性和檢測精度以及系統后期擴充，參數實時檢測的視角:可以采用投入式差壓傳感。

5、蓋板

在排水溝和集水塘上方也可以改裝蓋板。蓋板通常有水泥材質和金屬材質等，詳細請看右圖：

滲漏的叫算子

算子在建筑學一般說的是水算子，指的是帶孔的瓶蓋，它的作用是避免外物踏入。

留意冗余設計

綜合管廊內還應備用2~3臺電機，適于緊急狀況的備用。

6、排水系統常用設備

曲軸浮球差壓繼電器

適應于控制泵運轉來維持差壓；控制罐的手動裝卸；控制差壓或供給訊號。

特點

曲軸浮球差壓繼電器是一種安全靠譜、使用便捷、結構簡略的差壓控制器。一只產品可實現多點控制。其特性是壽命長、速度快具備較強的抗負載沖擊能力。

壓力變送器

在綜合管廊中的各類管線，包括流體管路、氣體管線都須要安裝布署壓力變送器，實時檢測各管線的實時壓力。

壓力變送器是一種將壓力轉化成氣動訊號或電動訊號進行控制和遠傳的設備。

它能將測壓器件傳感感遭到的二氧化碳、液體等地理壓力參數轉弄成標準的聯通號（如4~等），以供給指示報案儀、記錄儀、調節器等二次儀表進行檢測、指示和過程調節。

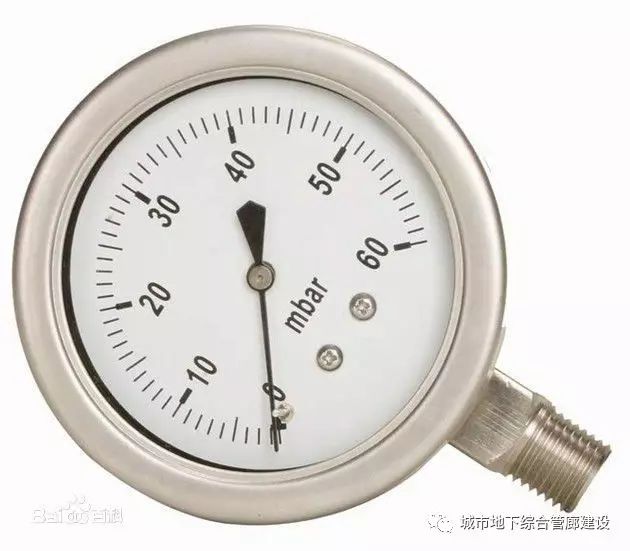

壓力表

作為工業常用的設備，在綜合管廊內的各類管線和電機的出口都須要安裝壓力表。排水系統在開啟電機和泵正常排水過程中，還要檢測泵出口的出水壓力，保證排水系統的正常安全穩定運行。我們在這兒簡略的介紹一下壓力表。

壓力表是指以彈性器件為敏感器件，檢測并指示低于環境壓力的儀表，應用極為普遍，它幾乎囊括所有的工業步驟和科研領域。在熱力管網、油氣傳輸、供水供熱系統、車輛修理保養廠店等領域到處可見。尤其在工業過程控制與技術檢測過程中，因為機械式壓力表的彈性敏感器件具備很高的機械硬度以及生產便于等特點，并且機械式壓力表得到越來越廣泛的應用。

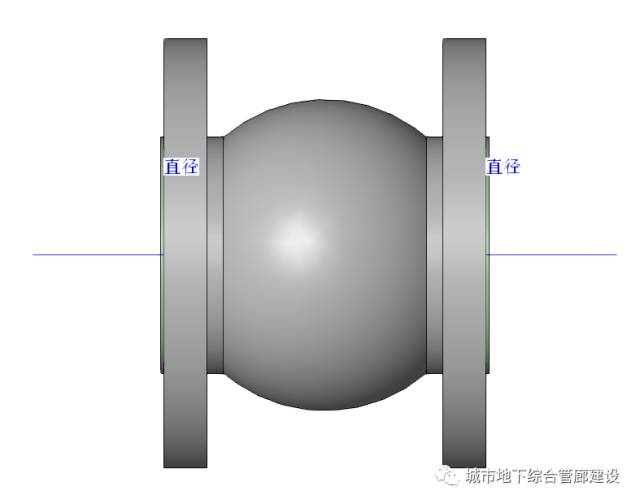

可曲撓橡膠接頭

在綜合管廊排水系統的排水泵出口，為了隔振降噪、補償位移，會安裝可曲撓橡膠接頭。直白的說就是在動設備（電機）青河設備（管線）之間安裝的減振緩沖的一段橡膠接頭。

可曲撓橡膠接頭，簡稱橡膠接頭，橡膠軟接頭是由織物提升的橡膠件與平形活接頭、套金屬法蘭或螺紋管法蘭組成，適于管線隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管線接頭。

可曲撓橡膠接頭又叫做減震喉、軟接頭、橡膠軟連結、管道減振器等。解決各類管線的經口偏斜，軸向伸縮及不同心度法蘭減壓閥，通常常適于民用建筑給排水安裝工程，消防管網水廠鍋爐管線承接，廢水處理管線連結，高壓氣液化工介質貨運，石油，船用等。是現今世界管線配件最為常用的一種橡膠接頭。具備減少管線噪聲、密封性好、重量輕、安裝修理便于、使用壽命長等特點。

閥門

綜合管廊集水塘的水流從排水泵出口經過壓力表、可曲撓橡膠接頭后需要經過閥門、截止閥，于是踏入管線系統送達近期的雨污井，我們今天簡略介紹一下閥門的相關知識。（實際上在工業設計上各類液體輸送泵出口就會設計壓力表、可曲撓橡膠接頭、止回閥、截止閥，拿來保障整個系統的安全穩定，部份重要的工藝場所都會設置冗余備用泵等）

閥門是指借助介質原本流動而手動開、閉閥瓣，拿來避免介質倒流的管件，又稱逆止閥、單向閥、逆流閥、和背壓閥。閥門屬于一種手動管件，其主要作用是避免介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

截至閥

在綜合管廊的各個管路上我們會時?？吹角懊孢@個蝶閥，這個管件就是截至閥。在綜合管廊的排水系統的電機出口經過壓力表、可曲撓橡膠膠管、止回閥后需要經過截至閥。

截至閥，也叫截門，是使用最廣泛的一種管件之一，它之所以廣受歡迎，是因為開閉過程中密封面之間磨擦力小，比較耐用，開啟高度不大，制造容易，修理便捷，除了適用于中低壓，并且適用于高壓。截至閥的閉合原理是，借助閥杠壓力，使閥瓣密封面與墊圈密封面密切貼合，阻擋介質流通。我國管件“三化給”曾規定，截至閥的流向，一律選用自上而下，因此安裝時有方向性。截至閥的結構厚度小于閥門，同時流體阻力大，常年運行時，密封靠譜性不強。

電動截至閥

截至閥的三維模型圖

閥門

1、閘閥也叫閥座閥,是一種廣泛使用的閥體。它的閉合原理是閥座密封面與墊圈密封面高度白凈、平整一致,互相貼合,可阻擋介質流過,并借助頂模、彈簧或閥座的模形,來提高密封療效。它在管道中主要起截斷作用。

2、它的特點是:流體阻力小,啟閉省勁,可以在介質單向流動的狀況下使用,沒有方向性,全開時密封面不易剝蝕,結構厚度短,除了適宜做小球閥,并且適宜做大球閥。

3、閘閥按閥體螺紋分兩類,一是明桿式,二是暗桿式。

4、按閥座構造分,也分兩類,一是垂直,二是機制。

閥門

1、蝶閥也叫蝴蝶閥,顧名思義,它的關鍵性部件如同蝴蝶迎風,自由回旋。

2、蝶閥的閥瓣是圓盤,緊扣噴嘴內的一個軸旋轉,旋角的大小,便是閥體的開閉度。

3、蝶閥具備小巧的特性,比其他球閥要節約材料,結構簡略,開閉快速,截斷和節流都能用,流體阻力小,操作省力。閥門,可以弄成巨大口徑。才能使用閥門的地方,最好不要使閥門,由于閥門比閥門經濟,但是調節性好?，F(xiàn)在,閥門在冷水管道得到廣泛的使用。

閥門

1、球閥的工作原理是靠旋轉閥戀來使管件暢通或閉塞。閥門繼電器輕便,容積小,可以弄成巨大口徑,密封靠譜,結構簡略,修理便于,密封面與球面常在閉合狀態,不易被介質沖刷,在各行業得到廣泛的應用。

2、球閥分兩類,一是浮動球式,二是固定球式。

旋塞閥

1、旋塞閥是借助旋塞體繞閥門中心線旋轉,以達到開啟與關掉的目的。它的作用是截斷、分田和改變介質流向。結構簡略,外觀規格小,操作時只須旋轉90度,流體阻力也不大。其劣勢是繼電器吃力,密封面容易銹蝕,低溫時容易卡住,不適合于調節流量。

2、旋塞閥,也叫旋塞、考克、轉心門。它的種類太多,有直通式、三通式和四通式。

閥門

1、止回閥是借助流體原本的力量手動啟閉的球閥,它的作用是阻擋介質倒流。它的名稱這些,如逆止閥、單向閥、單流門等。按結構可分兩類。

(1)升降式:閥瓣順著閥門垂直中心線聯通。這類閥門有兩種:一種是立式,裝于水平管線,閥門外觀與截至閥相同,另一種是臥式,裝于平行管線。

(2)旋啟式:閥瓣緊扣座外的銷軸旋轉,這類球閥有單瓣、雙瓣和多瓣之分,但原理是相似的。

2、水泵吸水管的吸水底閥是閥門的變型,它的結構與上述兩類止因閥相似,也是它的上端是開敞的,從而可使水踏入。

減壓閥

1、減壓閥是將介質壓力增加到一定數值的手動球閥,通常閥后壓力要大于閥前壓力的50%。減壓閥種類太多,主要有活塞式和彈簧薄膜式兩種。

2、活塞式減壓閥是通過活塞的作用進行減壓的球閥。

3、彈簧薄膜式減壓閥,是借助彈簧和薄膜來進行壓力平衡的。

疏水閥

1、疏水閥也叫阻汽排水閥、汽水閥、疏水器、回水盒、回水門等。它的作用是手動排便不斷形成的凝結水,而不讓蒸氣下來。

2、疏水閥種類太多,有浮筒式、浮球式、鐘形浮子式、脈沖式、熱動力式、熱膨脹式。常用的有浮筒式、鐘形浮子式和熱動力式

各類球閥

謝謝：城市地下綜合管廊建設提供素材
