消防安裝工程圖紙技術指導班

適宜消防從業人員、注冊消防安裝工程師

在注冊消防安裝工程師復習過程及消防施工過程中，消防設施篇是難點，尤其是男性以及部份工科生，部份人員工作性質成因接觸現場少，無法理解，就拿管件來講，閥門、蝶閥、快速進氣閥、自動進氣閥、滴水閥門、止回閥、減壓閥、低泄高封閥、超壓泄壓閥等等，讓你們頭暈繚亂，不懂結構和原理，這些人靠死記硬背，現在牛少爺同學給你們以圖文模式進行了匯總、對比，希望能幫助到諸位同學們。

一、截止閥類：

主要適于切斷或撥通介質流

閥門

明桿

工作原理：鑄件內部有閥座啟閉件，閥座的運動方向與流體方向相平行，因為可以像水庫一樣將水阻斷，故名閥門

適用范圍：消防電機進水口、吸水管；穩壓泵的進水口、吸水管；消防給水管網

補充說明：明桿閥門旋桿外露，開閉程度比較直觀，但旋桿亦被磨蝕

暗桿

工作原理：同明桿閥門

適用范圍：消防電機吸水管；消防給水管網

補充說明：相對于明桿閥門，暗桿閥門旋桿不外露，開閉程度不直觀，適用于隱蔽安裝工程

閥門

工作原理：關掉件（閥瓣或蝶板）為圓盤，緊扣閥軸旋轉來達到開啟與關掉的一種閥。

適用范圍：消防電機進水口、吸水管；室外架空管路。

補充說明：閥門的適用性與閥門相同，部份條文對其要求有自鎖功能。

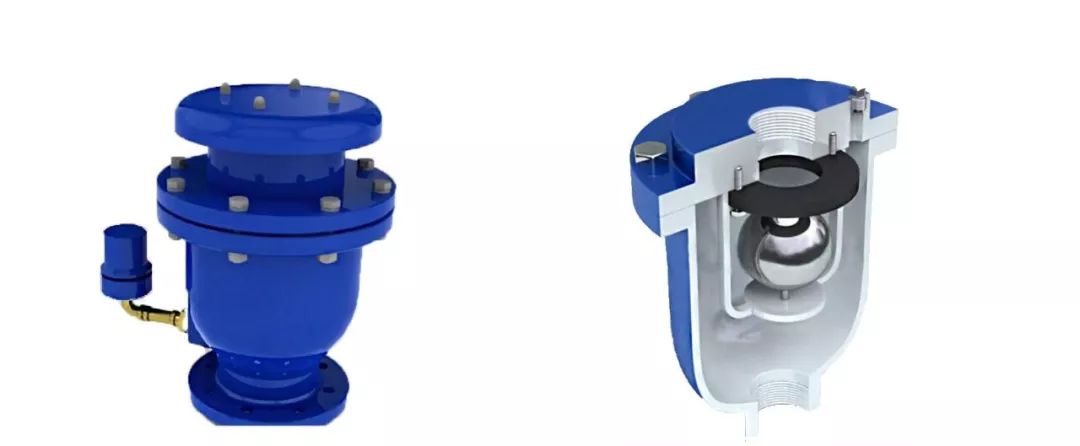

進氣閥

工作原理：當系統中有二氧化碳溢出時，氣感受沿著管線向下走，最終集聚在系統的最低點，而進氣閥通常都安裝在系統最低點，當二氧化碳踏入進氣閥閥腔集聚在進氣閥的下部，隨著閥內二氧化碳的增多，壓力上升，當二氧化碳壓力小于系統壓力時，氣感受使腔內海面回升，浮筒隨水位一起增長，打開排氣口；二氧化碳排盡后，水位上升，浮筒也逐漸上升穩壓減壓閥，關掉進氣口。

適用范圍：手動噴水滅火系統；濕式消火栓；濕式消防豎管。

補充說明：濕式系統、預作用系統及濕式消火栓系統設置迅速進氣閥，同時設有相應的電動閥。

手動滴水閥

工作原理：雨淋報案閥系統側閥門上安裝手動滴水閥（濕式報案閥安裝在報案管道通過三通與報案管道分流），平常自來水側漏水到系統側的水經滴水閥門手動排出，滅火時滴水閥門手動關掉。

適用范圍：濕式、預作用、雨淋手動噴水滅火系統。

補充說明：與進氣閥有類似之處，特征是低壓開啟排水，高壓手動關掉。

低泄高封閥

工作原理：為了避免系統因為驅動氫氣泄露的累積而造成系統的誤動作而在管道中設置的閥體。

適用范圍：二氧化碳滅火系統。

補充說明：安裝在系統啟動管道上，正常狀況下處于開啟狀態，只有在進口壓力達到設定壓力時才關掉，其主要作用是排除因為氣源泄露蓄積在啟動管道內的二氧化碳。

二、調節閥類：

主要適于調節介質的壓力、流量等

減壓閥

比列式

工作原理：減壓閥是通過調節，將進口壓力減至某一還要的出口壓力，并借助介質原本的能量，使出口壓力手動保持穩定的球閥。比列式是運用閥門內部活塞兩端截面積不同形成的壓力差，改變閥后的壓力達到減壓的目的。

適用范圍：消火栓栓口超壓；減壓閥分區供熱；串聯減壓第一級。

補充說明：宜平行安裝。

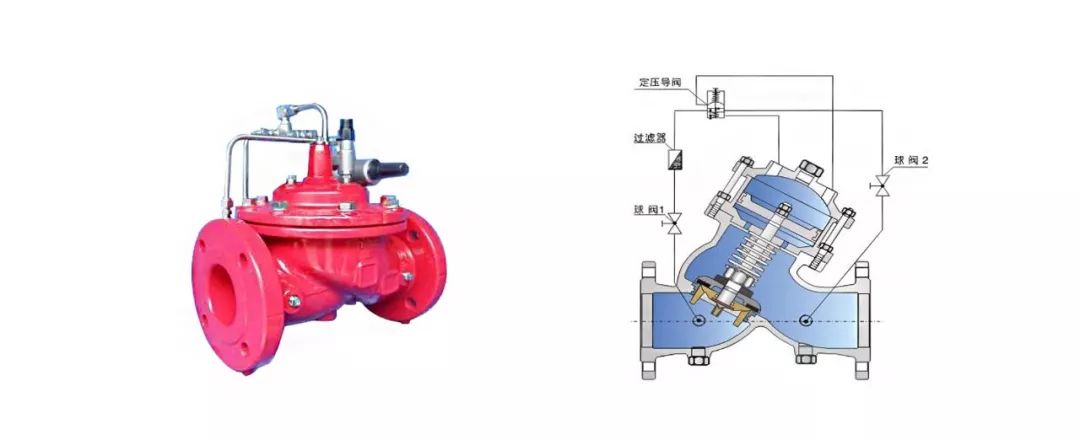

先導式

工作原理：選用控制閥門內的啟閉件的開度來調節介質的流量，將介質的壓力增加，同時利用閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定適用范圍內。

適用范圍：消火栓栓口超壓；減壓閥分區供熱超出1.20MPa時；串聯減壓第二級，閥前后壓力差宜≤0.40Mpa。

補充說明：宜水平安裝。

節流閥

工作原理：節流閥是通過改變節流截面或節流寬度以控制流體流量的球閥。

適用范圍：消火栓、報警閥組。

補充說明：適于調節流量壓力，了解即可。

三、止回閥類：

適于阻擋介質倒流

閥門

工作原理：啟閉件為方形閥瓣并靠自身凈重及介質壓力形成動作來阻斷介質倒流的一種球閥。

適用范圍：消防電機進水口、高位消防水箱進水口、穩壓泵進水口、水泵接合器等位置。

補充說明：包括了消音閥門和水錘清除閥門，他們是在殼體內部設置了一些減少管件關掉時閥瓣撞擊的聲音的舉措以及水錘清除舉措。

倒流避免器

工作原理：倒流避免器是由兩個隔開的閥門和一個安全泄水閥組合而成的一個管件裝置。

適用范圍：從市政管網抽水的消防電機進水口；分區供熱串聯電機進水口；室內消火栓的給水引用管；消防水由生產生活水管網自來水時的引進管；

補充說明：可以看成增強型的閥門，主要作用避免水的漫溢。可以代替閥門，反之則不可取代。

雙向閥

工作原理：閥門的一種，分為液流和氣流。

適用范圍：適用于氫氣滅火系統。

補充說明：與閥門功能相似，保證介質雙向流動。

四、安全閥類：

適于超壓安全保護

安全閥

工作原理：安全閥是啟閉件受外力作用下處于常閉狀態穩壓減壓閥，當設備或管線內的介質壓力下降超出規定值時，通過向系統外排放介質來避免管線或設備內介質壓力超出規定數值的特殊球閥。

適用范圍：分區供熱減壓閥后；電機接合器；高壓油泵進水口；二氧化碳滅火系統、干粉滅火系統、泡沫消防系統中的壓力油罐。

補充說明：安全閥設置的位置及要求是考試的重點。

泄壓閥

工作原理：安全閥的一種。

適用范圍：多適于二氧化碳滅火系統和手動噴水滅火系統中。

補充說明：主要記憶安全閥，泄壓閥了解即可。
