油壓閥是一種用壓力油操作的手動化器件，它受配壓閥壓力油的控制，一般與電磁配壓閥組合使用，可適于遠距離控制水電站油、氣、水管路系統的通斷?，F(xiàn)在，小七為你們配上動圖來介紹各式油壓閥的原理和功能！

按控制方式分類：自動，電控，液控

按功能分類：流量閥（節流閥、調速閥，分流集流閥）、壓力閥（溢流閥，減壓閥，次序閥，換向閥）、方向閥（電磁卸荷閥、手動卸荷閥、單向閥、液控雙向閥）

◆◆◆

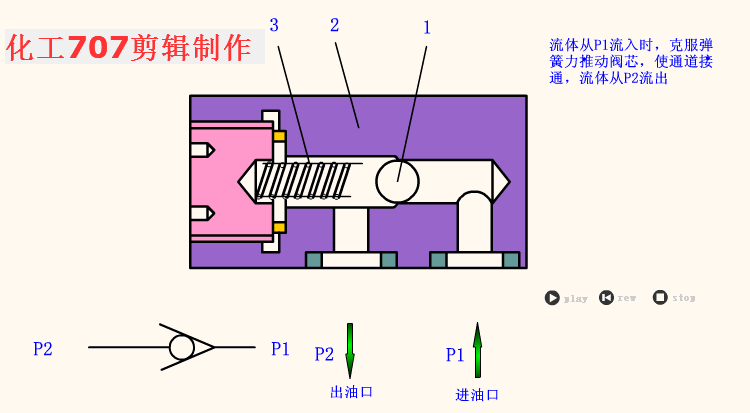

雙向閥

雙向閥是流體只好沿水閘流動，進水口介質卻未能回流，也稱雙向閥。雙向閥又稱閥門或逆止閥。適于油壓系統中避免油流逆向流動,或則適于氣動系統中避免壓縮空氣反向流動。

安裝閥門時，應非常留意介質流動方向，應使介質正常流動方向與閥門上指示的箭頭方向相一致，否則都會切斷介質的正常流動。底閥應安裝在電機吸水管道的底端。

閥門關掉時，會在管道中形成水錘壓力，嚴重時會造成球閥、管路或設備的毀壞，尤其對于大口管道或高壓管道，故應造成閥門采用者的高度留意。

直角雙向閥

直通雙向閥

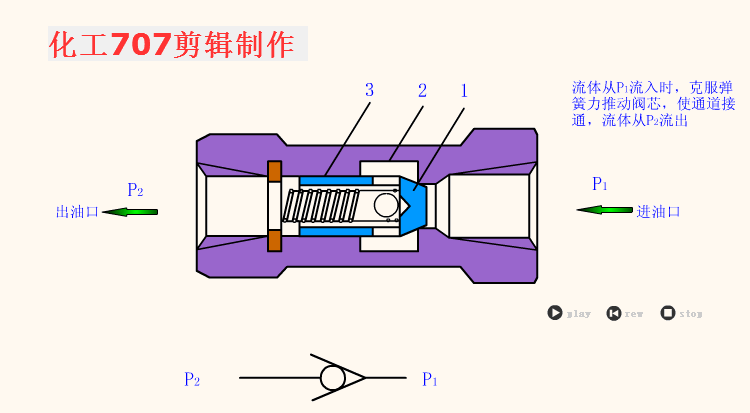

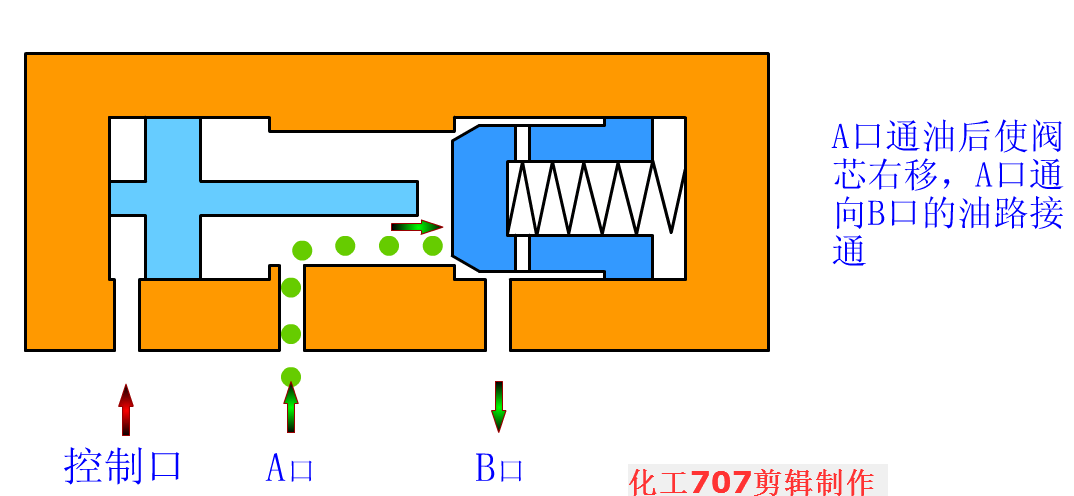

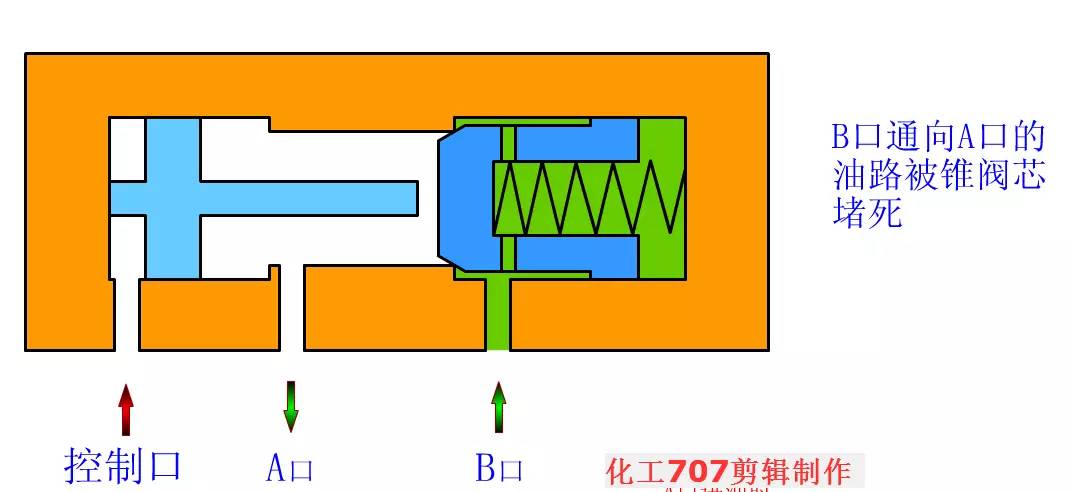

雙向閥A口進油時

雙向閥B口進油時

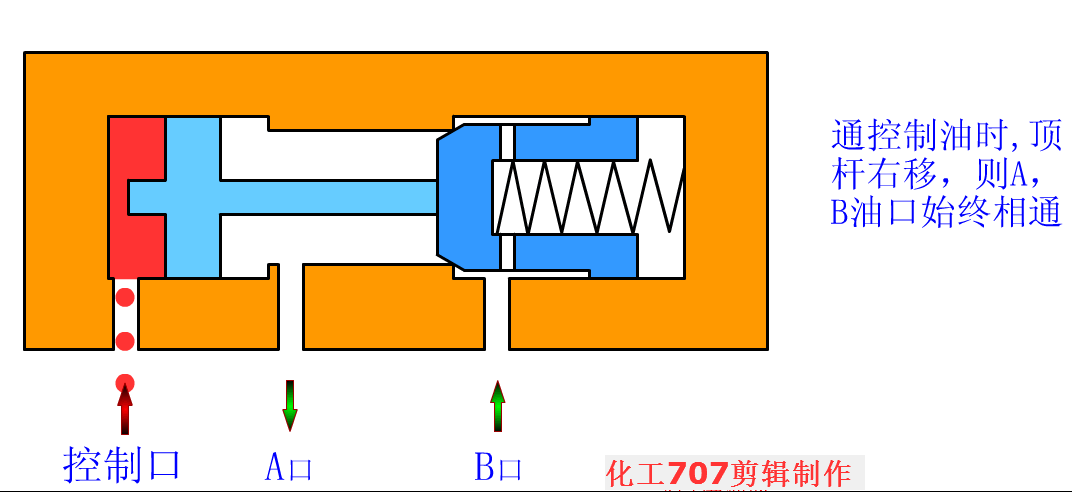

雙向閥有控制油時

+

卸荷閥

卸荷閥是具備兩種以上流動方式和兩個以上油口的方向控制閥。是實現油壓油流的勾通、切斷和卸荷，以及壓力卸載和次序動作控制的閥體。

這些變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。之外，卸荷閥還可作成閥瓣式的結構，多適于較小流量的場合。工作時只需晃動手輪通過閥瓣來變換工作流體的流向。

◆◆◆

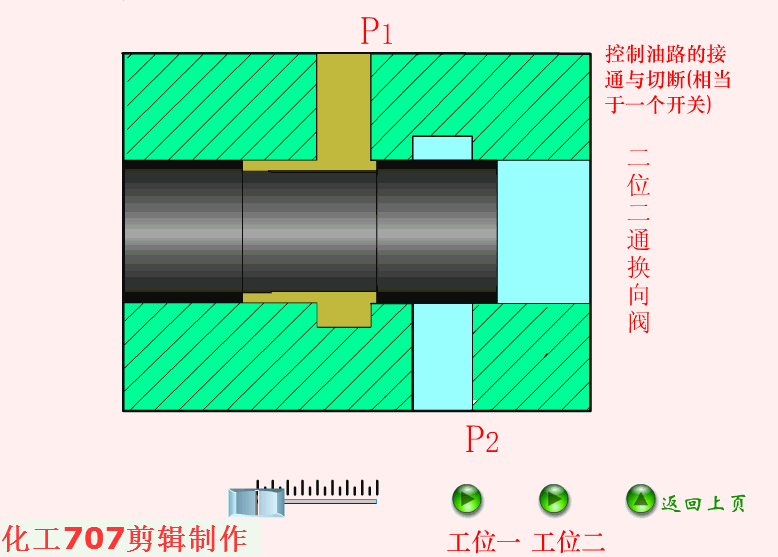

卸荷閥-二位二通

二位即表示氣閥工作在兩種狀態下，導線不通電時軸套在一個位置，通電時運動到另一個位置，通過位置的變換來切換閥的導通狀態；二通的意思是閥有兩個插口（一進一出）。

二位二通閥實際上就是一個截至閥，起關斷/打開管道的目的，沒有卸荷的功能。

+

◆◆◆

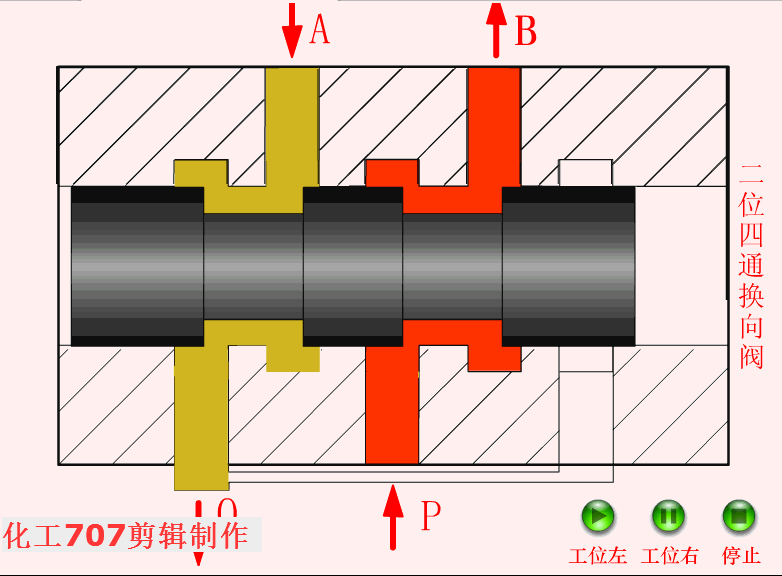

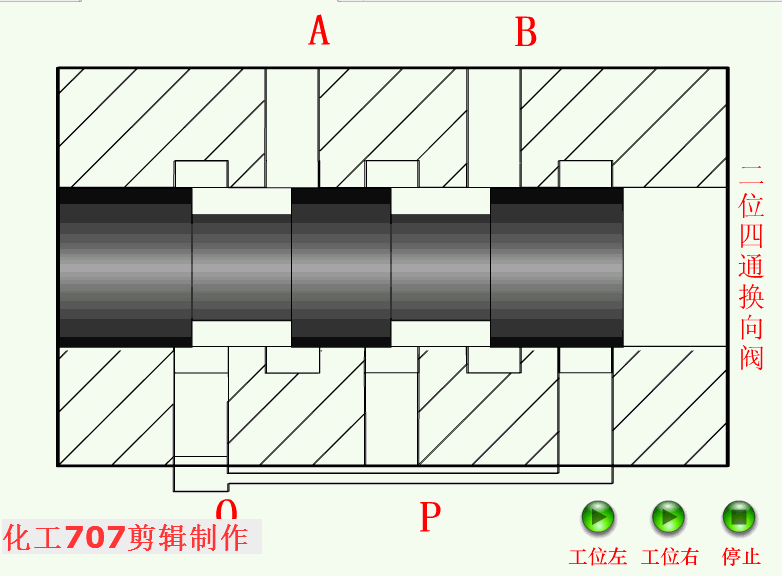

卸荷閥-二位四通

二位四通卸荷閥適用干油或稀油集中潤滑系統,以轉化供油方向或開閉供油管路。

此卸荷閥輔以大扭力直流減速馬達驅動卸荷，所以雖然在惡劣的載荷下（如高溫或黏度很高的潤滑脂），卸荷動作也非?？孔V。卸荷過程中，活塞在極短的時間內以較高的速率運行，提高往復，進而防止太早的銹蝕。

當接到系統中的卸荷訊號后，直流馬達作旋轉運動，并通過偏心輪將旋轉運動轉換為活塞桿的直線往復運動。當活塞從一端運動到另一端穩壓減壓閥，達到所須要的卸荷位置時，限位繼電器動作，使直流馬達失電，隨后馬達停止旋轉，卸荷過程完成。

卸荷閥-二位四通左位

卸荷閥-二位四通右位

+

◆◆◆

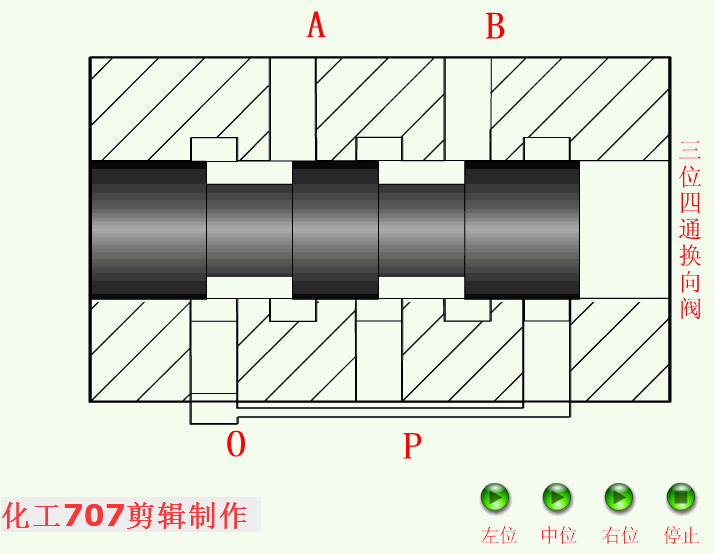

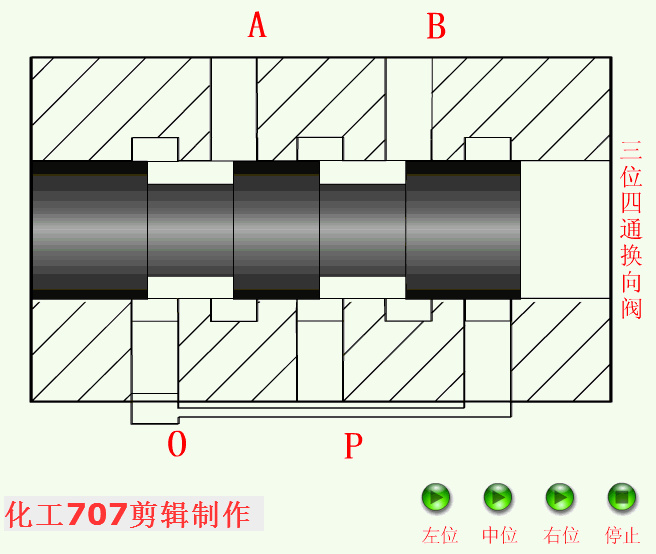

卸荷閥-三位四通

P為供油口，O為回油口，A﹑B是通向執行器件的輸出口。

當氣閥處於中位時，全部油口截斷，執行器件不動；

當襯套移到右位時，P與A通，B與O通；

當襯套移到左位時，P與B通，A與O通。

那樣，執行器件才能作正﹑反向運動。

卸荷閥-三位四通左位

卸荷閥-三位四通中位

卸荷閥-三位四通右位

+

◆◆◆

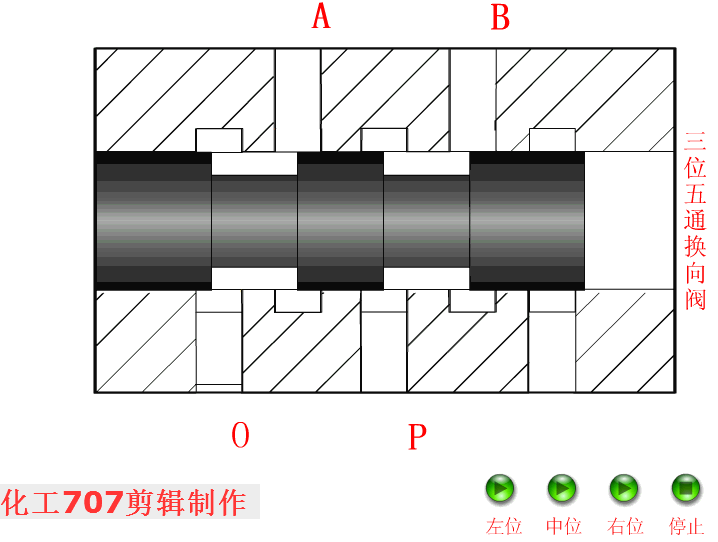

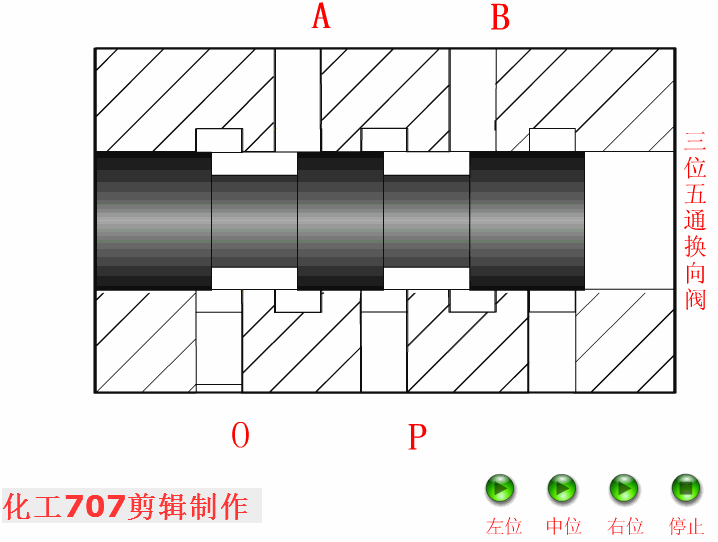

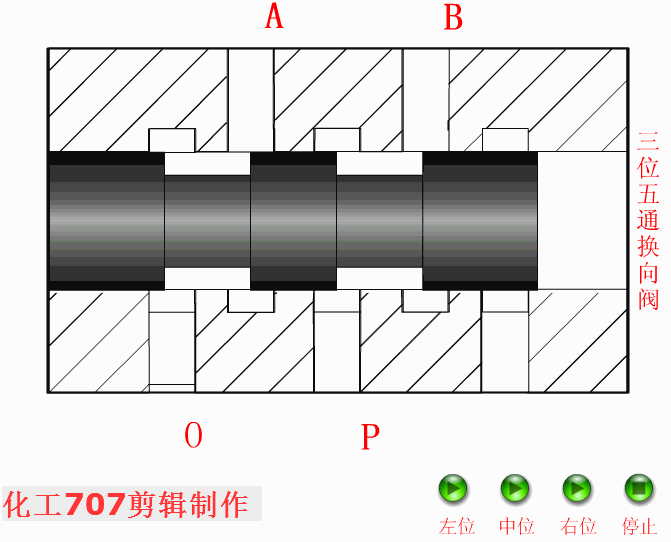

卸荷閥-三位五通

卸荷閥-三位五通左位

卸荷閥-三位五通中位

卸荷閥-三位五通右位

+

◆◆◆

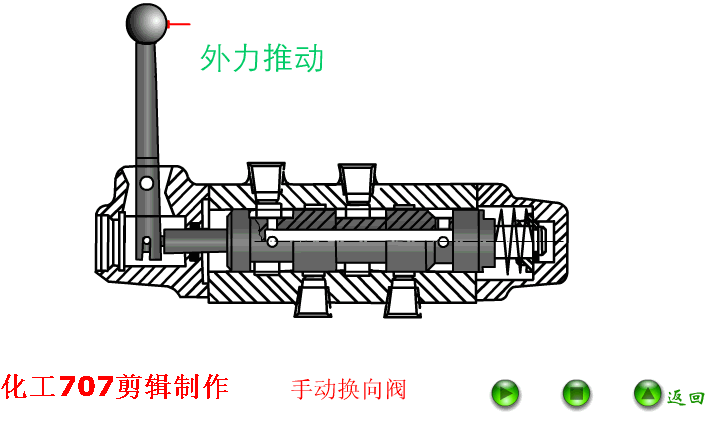

自動卸荷閥

自動卸荷閥是借助自動杠桿的斥力驅動襯套運動來實現管路通斷或切換的方向控制閥。

自動卸荷閥在油壓系統中所起的作用與電磁卸荷閥相似。操作簡便，工作靠譜，又無需電網。

+

◆◆◆

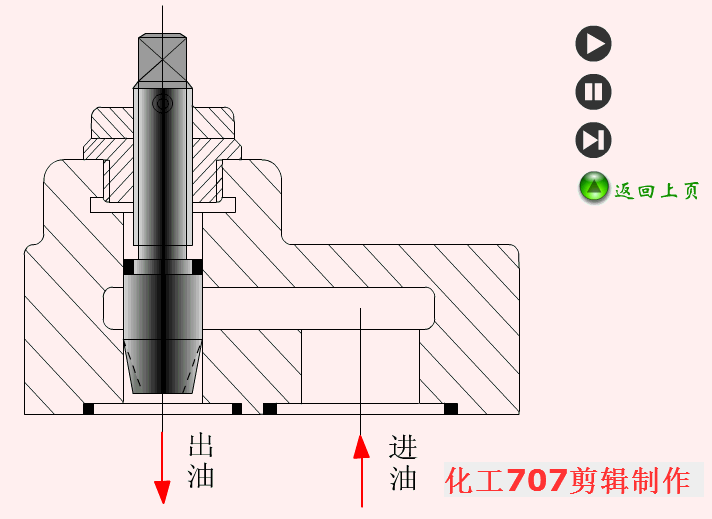

節流閥

節流閥是通過改變節流截面或節流寬度以控制流體流量的球閥。

節流閥沒有流量負反饋功能，不能補償由負載變化所導致的速率不穩定，通常僅適于負載變化不大或對速率穩定性要求不高的場合。

節流閥的外型結構與截至閥并無差別，也是他們啟閉件的形狀有所不同。節流閥的啟閉件大多為圓柱流線型，通過它改變通道截面積而達到調節流量和壓力。節流閥供在壓力降極大的狀況下作增加介質壓力之用。

介質在節流閥瓣和噴嘴之間流速巨大，以使得很多零件表面很快受損－即何謂氣蝕現象。為了盡量減低氣蝕影響，閥瓣選用耐氣蝕材料（合金剛制造）并制成頂尖角為140～180的流線型圓柱體，這能夠使閥瓣能有較大的開啟高度，通常不推薦在小空隙下節流。

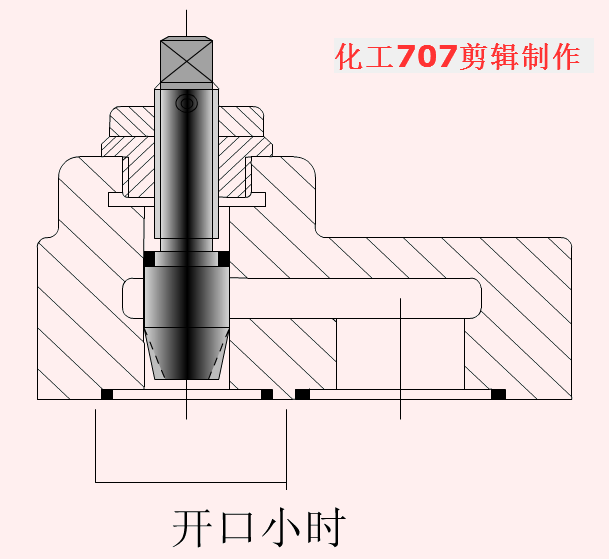

節流閥

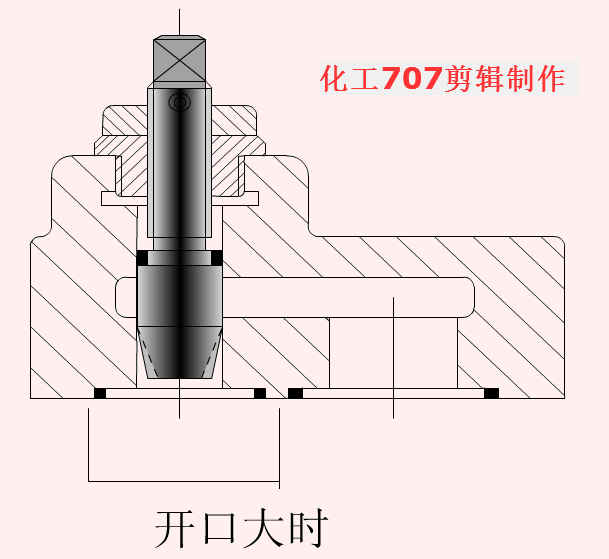

節流閥開口大時

節流閥開口小時

+

◆◆◆

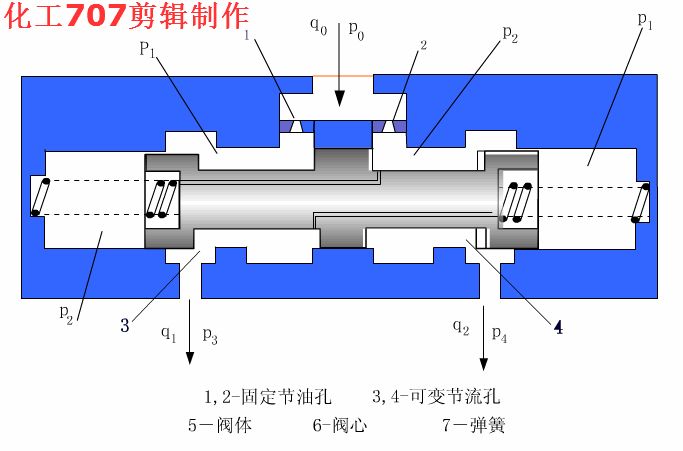

分流集流閥

分流集流閥稱作：同步閥，是集油壓分流閥、集流閥功能于一體的獨立油壓元件。

一般實現同步運動的方式太多，但其中以選用分流集流閥－同步閥的同步控制油壓系統具備結構簡略、成本低、制造容易、可靠性強等許多特點，因此同步閥在油壓系統中得到了廣泛的應用。

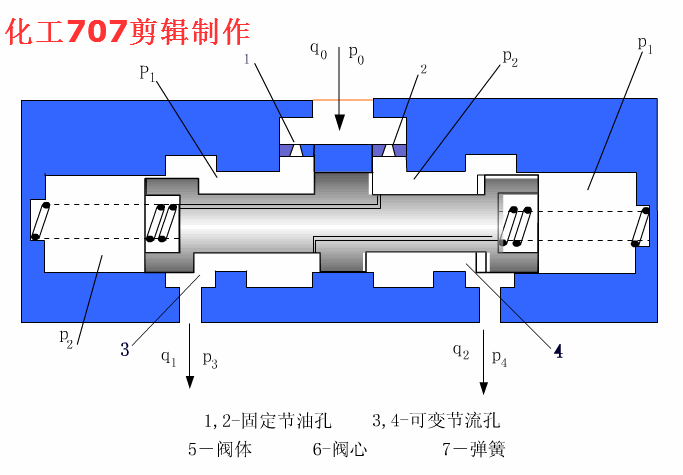

分流集流閥P3＞P4時

分流集流閥P3=P4時

分流集流閥P3＜P4時

+

◆◆◆

次序閥

次序閥是在具備二個以上分支回路的系統中，按照回路的壓力等來控制執行器件動作次序的閥。

次序閥按照組裝結構的不同，可以實現不同的回路功能，如溢流閥、順序閥和平衡閥的功能。

次序閥的啟閉特征假如太差，則流量較大時一次壓力過低，回路效率增加。啟閉特征帶有滯環，開啟壓力高于閉合壓力，負載流量變化時應予留意。

開啟壓力過高的閥，再壓力高于設定壓力時發生前漏，導致執行器誤動作。通過閥的流量遠大于額定流量時，形成震動或其他不穩定現象。此刻要再回路上采取舉措。

次序閥

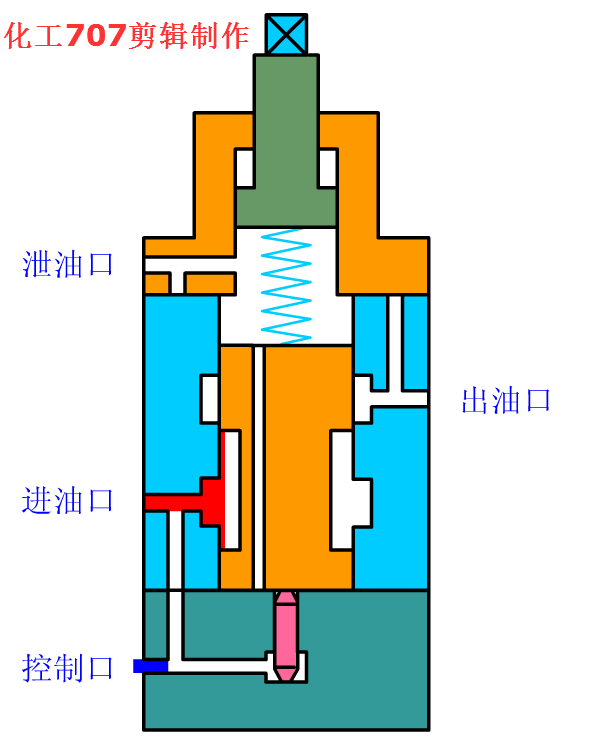

稽核內泄式次序閥

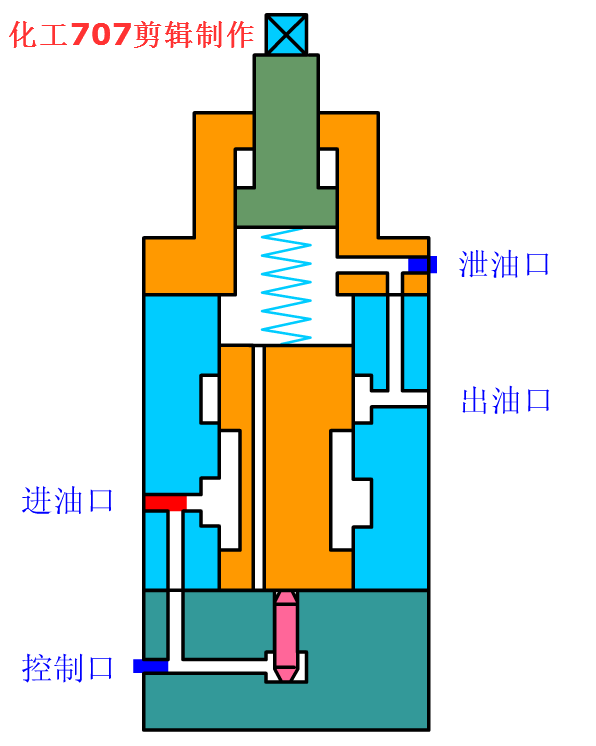

稽核泄露式次序閥

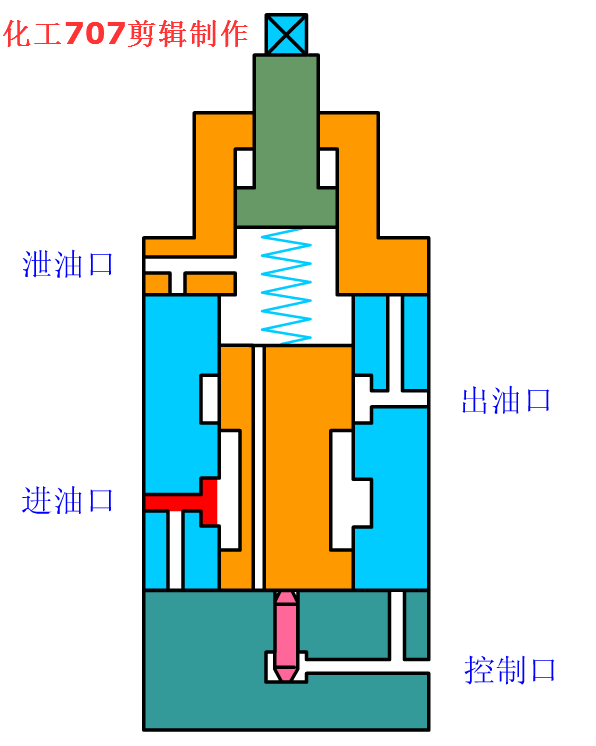

外控內泄式次序閥

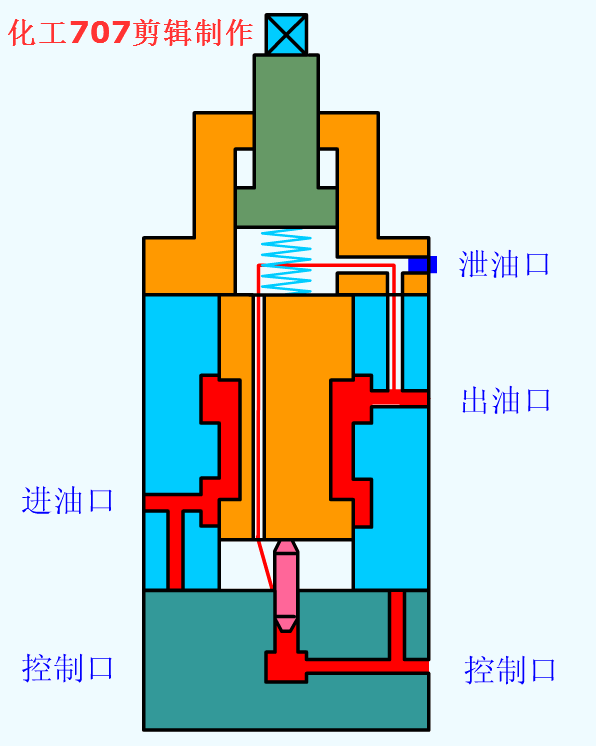

外控泄露式次序閥

+

◆◆◆

調速閥

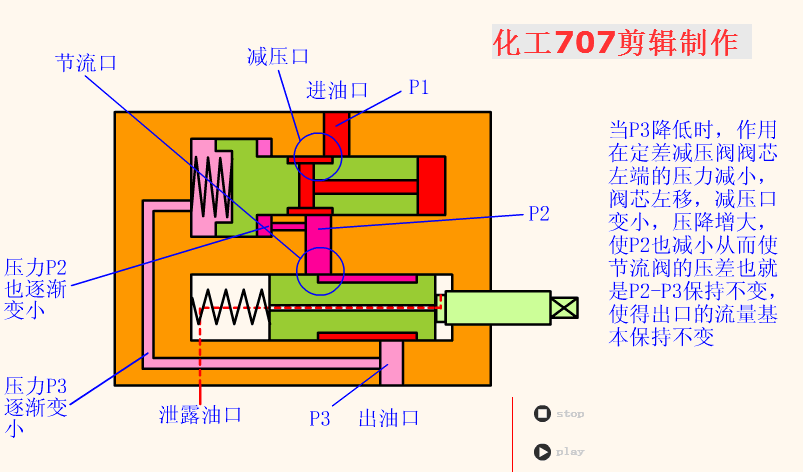

調速閥，是由有定差減壓閥和節流閥串聯而成，是進行了壓力補償?shù)墓?jié)流閥。

節流閥拿來調節通過的流量，定差減壓閥則手動補償負載變化的影響，使節流閥前后的壓差為定值，清除了負載變化對流量的影響。

節流閥前、后的壓力分別引到減壓閥襯套右、左兩端，當負載壓力減小，然后作用在減壓襯套上端的液壓力減小，襯套右移，減壓口加強，壓降減少，進而使節流閥的壓差(p2-p3)保持不變;反之亦然。那樣就是調速閥的流量恒定不變(不受負載影響)。

調速閥也可以設計成先節流后減壓的結構。

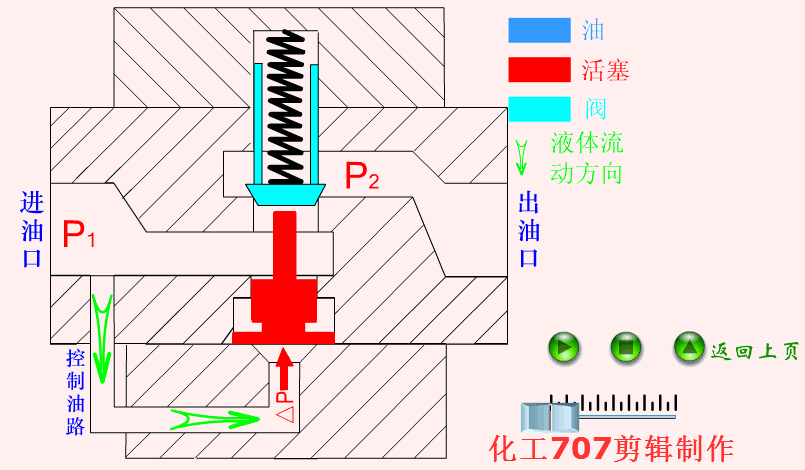

調速閥壓力增加時

調速閥壓力下降時

+

溢流閥

溢流閥是一種油壓壓力控制閥，在油壓設備中主要起定壓溢流作用，穩壓，系統換向和安全保護作用。

定壓溢流作用：在定量泵節流調節系統中，定量泵提供的是恒定流量。當系統壓力減小時，會使流量需求降低。此刻溢流閥開啟，使多余流量溢回油箱，保證溢流閥進口壓力，即泵出口壓力恒定（閥口常隨壓力波動開啟）。

穩壓作用：溢流閥串聯在回管路上，溢流閥形成背壓，運動部件平緩性降低。

系統換向作用：在溢流閥的遙控口串接溢小流量的電磁閥，當電磁電信電時，溢流閥的遙控口通油箱穩壓減壓閥，此刻油壓泵換向。溢流閥此刻作為換向閥使用。

安全保護作用：系統正常工作時，球閥關掉。只有負載超出規定的極限（系統壓力超出調定壓力）時開啟溢流，進行缺相保護，使系統壓力不再提高（一般使溢流閥的調定壓力比系統最高工作壓力高10%～20%）。

對溢流閥的主要要求：調壓范圍大，調壓誤差小，壓力振擺小，動作靈敏，缺相能力大，噪音小。

◆◆◆

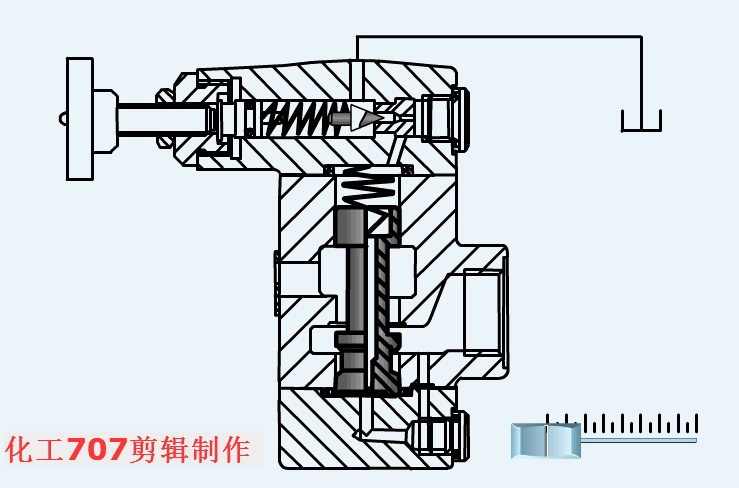

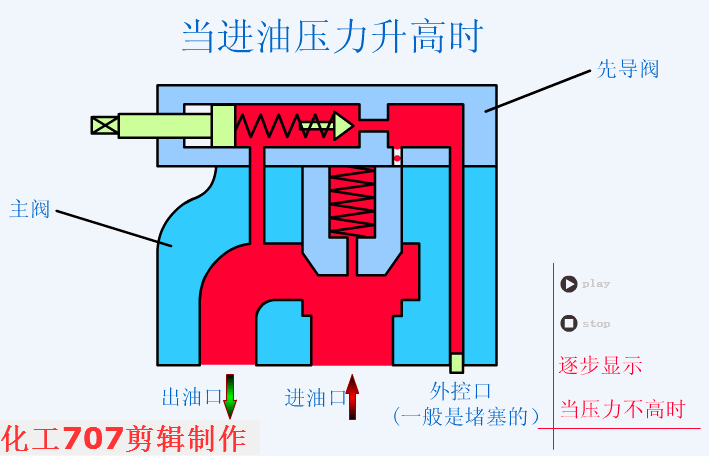

先導式溢流閥

先導式溢流閥，作用主襯套及先導襯套的測壓面上，由先導和主閥構成。

工作時，液壓力同時作用于主襯套及先導襯套的測壓面上。

當先導閥1未打開時，閥腔中油液沒有流動，作用在主襯套6上下兩個方向的壓力相等，但因上鍵槽的有效受壓面積A2小于下輪緣的有效受壓面積A1，主軸套在合力的作用下處于最上端位置，閥口關掉。

當進油壓力減小到使先導閥打開時，液流通過主軸套上的減振孔5、先導閥1流回油箱。因為減振孔的減振作用，使主氣閥6所遭到的上下兩個方向的液壓力不相等，主軸套在壓差的作用下上移，打開閥口，實現溢流，并維持壓力基本穩定。調節先導閥的調壓彈簧9，便可調整溢流壓力。

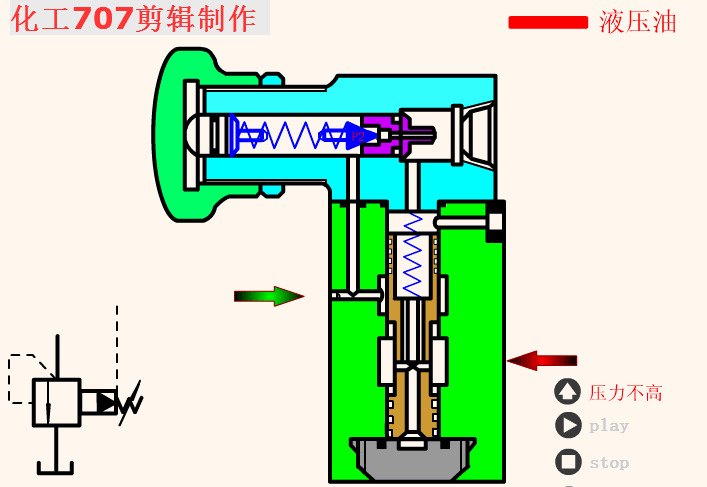

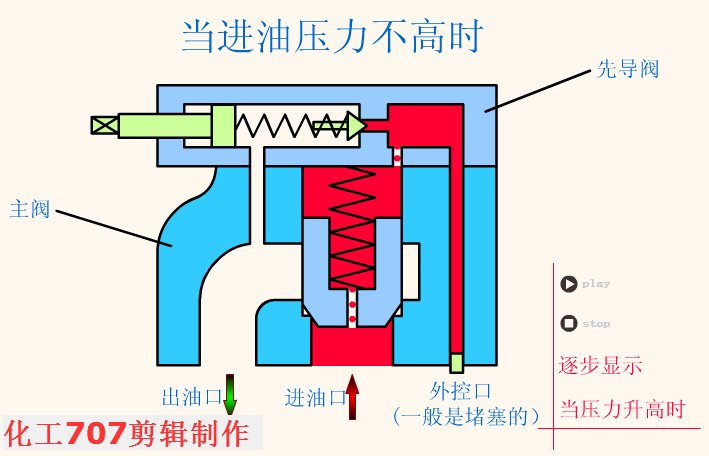

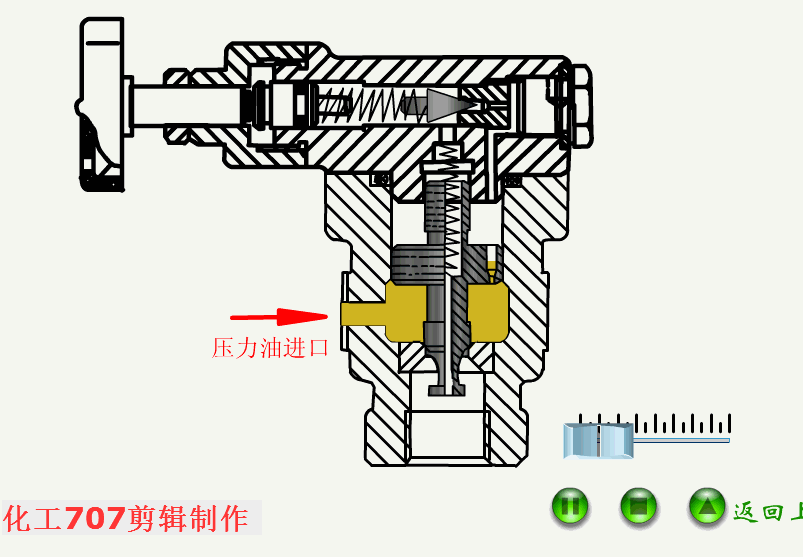

先導式溢流閥

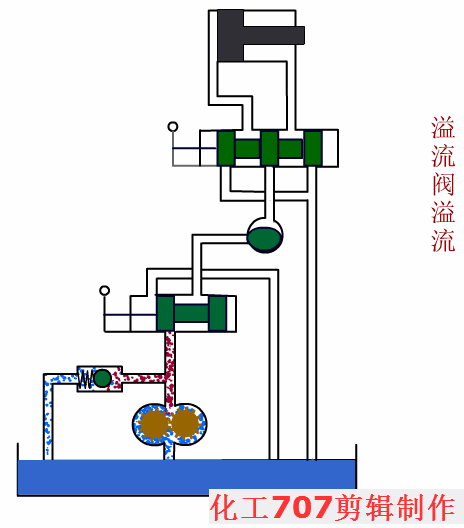

溢流閥溢流

進油壓力不高時

進油壓力下降時

+

◆◆◆

低壓溢流閥

壓力不高時

壓力下降時

+

◆◆◆

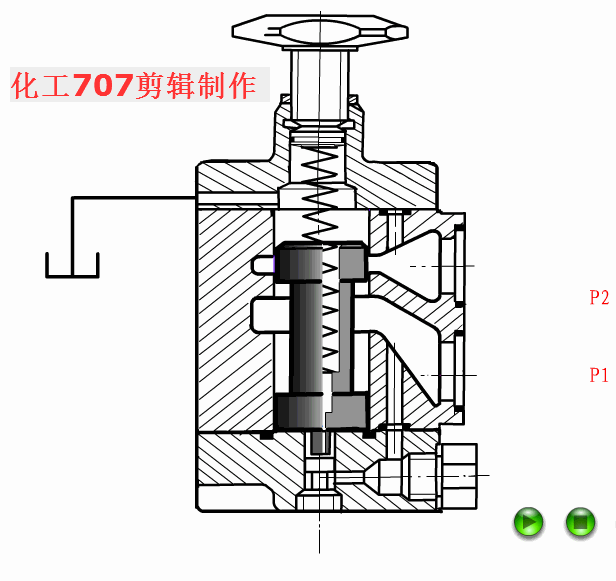

減壓閥

減壓閥是通過調節，將進口壓力減至某一還要的出口壓力，并借助介質原本的能量，使出口壓力手動保持穩定的球閥。

從流體電學的觀點看，減壓閥是一個局部阻力可以變化的節流器件，即通過改變節流面積，使流速及流體的動能改變，導致不同的壓力損失，因而達到減壓的目的。之后借助控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的偏差范圍內保持恒定。

+

◆◆◆

插裝閥

插裝閥與我們所說的普通油壓控制閥有所不同，它的通流量可達到1000L/min,管徑可達200～250mm。

襯套結構簡略，動作靈敏，密封性好。它的功能比較單一，主要實現液路的通或斷，與普通油壓控制閥組合使用時，才會實現對系統油液方向、壓力和流量的控制。

+
