一、集中開水供應系統的循環模式選擇

在集中開水供應系統的設計中，系統循環模式的選擇非常重要，它關系到系統的功能、運行穩定等。依據《建筑給水排水設計規范》（-2003）第5.2.10條對集中開水供應系統冷水回水管線的設置要求，集中開水供應系統冷水循環管線在建筑物內主要有以下兩種設置模式：

第一種模式：干管和立管循環形式，該形式適用于建筑標準和使用要求通常的冷水系統，因?yàn)橹Ч軆?nèi)的水不循環，還要冷水時，需先放一段時間熱水，待支管內溫水即無效熱水放完后，才會出冷水，但無效熱水仍按冷水計量計費，既引起用戶使用不便于，又不促使省水，同時還或許導致業主投訴。該方法的特點是能否節省早期的投資費用。

第二種方法：干管、立管和支管循環模式，該模式才能保證隨時取到規定體溫的冷水。該系統內基本沒有無效熱水，有促使節省用水，節省能源，提高爭端，且使用便捷舒適。相對第一種模式，該模式的劣勢是早期投資較高。但從別墅使用全壽命即70年考慮和該部份投資占整個項目的比重來剖析，該部份投資還是值得的。

隨著國家對建設藍色健康別墅即節能、節水、節地、節材和環境保護別墅的推廣，人民生活水平的不斷增加、居民生活用水水源的匱乏、水費不斷下降，人們的省水意識也在增強，怎么保證冷水系統即節省用水又使用便捷舒適，已成為你們討論和關注的熱點。因而在越來越多的新村或別墅的建設中，干管、立管和支管循環形式的集中開水供應模式已被廣泛選用，同時其也成為了房地產開發商銷售項目的賣點和亮點之一。

二、熱水系統的冷開水水壓平衡

《建筑給水排水設計規范》（-2003）第5.2.13條規定：超高層建筑冷水系統應與給水系統分區一致，各區的水加熱器、貯水罐的進水均應由同區的給水系統專管供應；當不能滿足時，應采取保證冷、熱水壓力平衡的舉措。當選用減壓閥分區時，應保證各分區冷水的循環。

現在，生活冷水主要適于洗手、淋浴、廚房洗菜用水等，而那些用水點的水龍頭目前大部份均為冷、熱水混和龍頭，冷、熱水經龍頭混和后調整到用戶所需體溫。為保證水龍頭冷水出水氣溫穩定，舒適，并達到省水、節能的目的，務必保證系統內冷、熱水的壓力平衡，以避免溫度忽冷忽熱，導致水源和能源耗費，以及導致灼傷車禍等。故規范的要求超高層建筑冷水系統應“與給水系統分區一致，各區的水加熱器、貯水罐的進水均應由同區的給水系統專管供應”4是非常必要的，其目的只是為保證系統內冷熱水系統的壓力平衡。

為了達到系統冷開水壓力平衡，超高層別墅冷水系統一般有兩種分區方法即各分區選用獨立的給水和加熱循環設備分區方法和選用減壓閥分區的方法。

但因?yàn)橥顿Y費用的限制，為節約早期投資而部份別墅項目選用了減壓閥分區的冷水系統。超高層建筑冷水供應系統輔以減壓閥分區時，減壓閥應設在僅供低區的冷水自來水干管上，否則將難以保證高區自來水。同時，為保證減壓后的冷水回水能與高區冷水回水壓力的平衡，使各區冷水能正常循環，通常選用兩種形式給予解決：第一種，拜見圖一，在低區回水干管與高區回水干管匯合前即A點前的管線上設加壓泵，將減壓閥甩掉的壓力給予填補，使高低區冷水回水在匯合點A點處的壓力平衡；第二種，拜見圖二，在高區回水管上設減壓閥，使閥后壓力與低區回水干管的壓力在B點處平衡，將循環風機管徑加強，以填補甩掉的壓力，保證正常循環。通常減壓閥目前均選用可調式減壓閥，通過調整減壓閥和電機的壓力設定值或系統內球閥的開啟度可調整系統的壓力平衡。

減壓閥分區的方式可實現整個系統的循環，但系統是運用電能將水壓下降，又通過減壓閥將壓力降低，無疑是一種能源的耗費，如減壓閥出現故障，會出現低區系統內壓力過低和用戶內火溫度渡過高等問題，也有或許出現濕疹等安全車禍。該方法存在一定的能源耗費，運行不經濟，也不利于系統的穩定安全運行，提高了運行維護的工作量。

故建議為保證超高層建筑各區冷水使用的穩定安全和日后運行省水省電及降低日后的維護難度，建議超高層建筑各區的冷水與給水應盡量選用獨立的給水設備和加熱循環設備，該方法具備以下特點：無壓力耗費可調式減壓閥組，降低能源消耗，促使節能，符合節能的要求；系統各分區壓力較低，冷開水由同一供氣設備控制壓力，冷開水壓力接近，壓力平衡容易調整，減輕了超壓和濕疹等安全車禍的發生；各區獨立運行，不相互干擾，檢修及維護可分區進行，降低了影響范圍該方法劣勢是早期投資相對較大。但從別墅使用全壽命即70年、節能、安全、運行維護便于等方面考慮該部份投資還是值得的。

三、熱水系統幾個重要附件的設置

3.1進氣裝置

《建筑給水排水設計規范》（-2003）第5.6.4條規定：上行下給式系統配水立管最低點應設進氣裝置，下行上給配水系統，可運用最頂配水點漏氣。

在調試和使用過程中，發覺在運用最頂配水點漏氣時，漏氣時間較長，噪聲較大，同時如最超高層用戶不頻繁使用冷水，將積氣較差，影響冷水的循環，導致該戶不能在短時間內取得所須要濕度的冷水，導致使用不便等。而一套進氣裝置的成本也不高，故建議下行上給配水系統，也應在各分區配水立管最低點設進氣裝置，保證冷水系統正常運行，提高對用戶的干擾，使用戶使用便捷和舒適。

3.2壓力表

在實際調試和使用過程中，發覺對最低點的壓力很難測定，不知高低，只好恐怕，有時會導致末端壓力不足或偏低，而對詳細差額又不清楚，不便于調節自來水設備或減壓閥。所以，建議在系統各分區冷、熱水配水立管最低點均設置壓力表。裝設壓力表有兩點弊端：

一、便于觀察系統最低點的壓力值，觀察其壓力是高還是低，從而調整給水設備的壓力設定值，壓力過低勢必導致電能耗費和使部分管網承受過大壓力；如管網系統末端壓力低，可及時通過壓力表的讀數發覺，精確地調高給水設備壓力設定值，使壓力滿足規范和各用水設備最低工作壓力的要求。

二、便于觀察冷、熱水系統最低點的壓力值，按照壓力表讀數，比較二者的壓力差，調節系統工作壓力，保證壓力平衡，以方便滿足《建筑給水排水設計規范》（-2003）第5.2.15條規定的冷、熱水供應系統在配水點處應有接近的水壓的要求。

《建筑給水排水設計規范》（-2003）中規定了部份設置壓力表的位置，但未規定冷水配水立管最低點設置壓力表。筆者建議在超高層別墅各分區的冷、熱水配水立管最低點均應設置壓力表。

3.3閥門

現階段大部份淋浴、臉盆、洗菜盆的給水龍頭均為冷開水混和龍頭，因?yàn)槔溟_水自來水壓力不平衡或冷水系統暫停自來水等緣由有或許導致冷開水倒流和電表倒轉，非常是冷水表倒轉的現象較差，物管將難以依照電表讀數繳納居民實際使用冷水的成本，導致物管與居民爭端，并且因?yàn)殡娰M(fèi)問題導致冷水系統的停用，因而引起更大的資源耗費及社會的不和諧。為此建議應在入戶的冷開水電表后裝設閥門或安裝自帶閥門的電表，支管循環的冷水回水支管也應裝電表和閥門或自帶閥門的電表，避免冷開水互串和電表倒轉，保證生活冷水藥量和供水藥量的計量精確，以達到節省用水，提高自來水單位與房東的爭端和矛盾。

《建筑給水排水設計規范》（-2003）第5.6.8條規定了冷水管網應設置閥門的管段，但有些不詳細。按照冷水系統的運行及計費中遇見的問題，筆者特建議，別墅戶均的熱水、熱水自來水和回水支管上均應裝設閥門和電表或帶有閥門的電表。

四、熱水用水量計量

因?yàn)閯e墅生活冷水的電價較高，約為供水價位的5至8倍，如現今西安市的市民生活冷水售價通常在20元/m3左右，供水售價為2.8元/m3，排污費為0.9元/m3,因此用戶和管理單位都比較關注冷水用水量的精確計量。冷水用水量的計量精確，是保證管理單位順利且足額收到電費的重要條件，可以降低電費爭端，保證物管有能力正常運行冷水系統，保證居民的便于使用。否則，必將帶給冷水系統運行管理維護不到位，并且冷水系統停航等，導致大量的投資成為閑置，導致耗費和社會矛盾。以前有報導某別墅新村，就由于計量不準、水費爭端等誘因，最終造成整個開水供應系統停止使用，引起了巨大的資源耗費、糾紛和矛盾，也影響了社區的和諧。因而應在計量裝置的設置和保證計量精確上應認真設計。

干管和立管循環形式的開水供應系統，支管內的水不循環，故在冷水自來水支管上裝設冷水電表和閥門或裝設自帶閥門的冷水表，直接觀察冷水表讀數即可確定冷水用水量。

干管、立管和支管循環的冷水系統，相對較復雜，應在戶均的自來水支管和回水支管上分別裝設冷水電表和閥門或裝設自帶閥門的冷水表。冷水總藥量為自來水電表讀數除以回水電表讀數，公式如下：qn=Q供n-Q回n

其中：qn為戶均從開始到第n次讀表時冷水總藥量

Q供n為冷水自來水支管上的電表第n次讀表時讀數

Q回n為冷水回水支管上的電表第n次讀表時讀數

每天查表間隔其間（每月）冷水藥量，為本次和先前冷水總藥量之差，公式如下：

q用n=qn-qn-1

其中：

q用n為第n次與第n-1次查表間隔其間用開水量

qn為戶均從開始到第n次讀表時冷水用水儲量

qn-1為戶均從開始到第n-1次讀表時冷水用水儲量

留意，如本文3.3所述，閥門的設置是保證計量精確的相當重要的附件，不可輕視。

五、工程例子

某高端別墅新村的集中生活開水供應系統的生活冷水熱源來自市政熱力，該新村最高樓層為34層，冷水系統為下行上給，經理、立管、支管全循環模式，生活冷水分為四區，分別為A區：26-34層，B區：17-25層，C區：9-16層，D區1-8層。熱交換站內設兩套冷水加熱和循環設備，分為高區和低區兩區，高區負責A、B兩區自來水，在B區自來水立管上設可調式減壓閥，減壓后供B區用水；低區負責C、D兩區自來水，在D區自來水立管上設可調式減壓閥，減壓后供D區用水。生活熱水自來水系統的分區與冷水系統分區一致，分為A、B、C、D四區，由設在生活水水廠內的高區、低區兩組生活變頻自來水設備降壓后供給，B、D區自來水立管上設減壓閥組，經減壓閥減壓后自來水。該新村冷水系統簡圖如圖三，原設計圖中未設計各分戶支管上的閥門：

該系統在實際調試和運行時卻出現了一些問題，現選擇幾個問題重點剖析如下：

1.A、C、D區的冷水水溫正常，B區冷水龍頭不出冷水。剖析及檢測發覺，B區回水壓力在回水干管匯合點處的壓力高于A區回水壓力，該區的冷水無法參與循環，管線內的水為熱水，后調整減壓閥組的壓力和循環風機的出口管件開啟度，使匯合點處壓力平衡后B區循環正常，問題得到解決，同時留意到了該設置模式系統較復雜，查找問題成因較困難，調試和維護不便于。

2.高區水龍頭放水時，先出很長時間的氣和熱水才出冷水，噪聲巨大。剖析及解決如下，該系統為下行上給模式，設計未在低點設置進氣裝置，系統內積氣較差，在用戶較少時，管線內的二氧化碳無法通過最頂配水點得到排放，之后在各區立管的最低點增設了進氣閥，療效挺好。

3.調試、檢察時，難以曉得冷熱水系統的頂部壓力值和管路的流量，影響了如配水點出水壓力不足或過大的問題的解決速率。

剖析解決如下：因?yàn)楣芫€低點沒有設置壓力表可調式減壓閥組，管線末端壓力不曉得精確值，只好依照經驗恐怕配水點壓力，之后在系統最低點加設了壓力表，很容易曉得管線最低點壓力，依據最低點壓力值調整給水設備的壓力設定值，達到了配水點出水壓力舒適的要求。

在調試、運行過程中也遇見了如電表倒轉、管道內雜物未清除干凈引起循環不暢等問題，經過設計、施工、監理、建設單位、物業管理單位等各方多次運行調試、分析和整改，長達三個月，問題基本得到了解決，系統達到了使用要求。

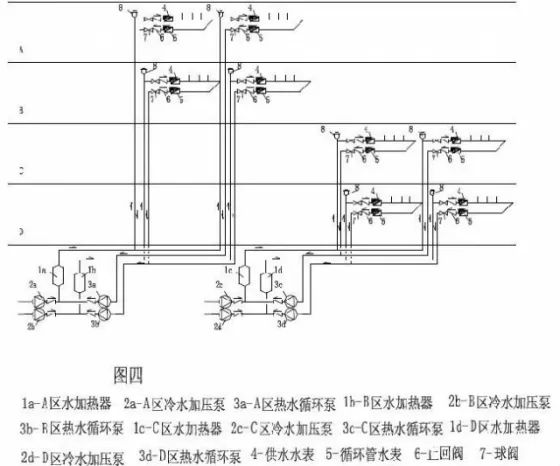

結合前述壓力平衡的意見和安裝工程實際碰到的問題，建議將來類似超高層別墅的系統設計應選用各分區冷熱水系統由獨立自來水和加熱設備供應的方法，其系統簡圖如圖四：

此系統即使降低了早期投資，但運行省水省電、調試檢修便于，系統運行和出水氣溫穩定，用戶使用便捷舒適，將帶給常年的經濟效益和社會效益。

六、結論及建議

6.1從省水、節能、使用便捷舒適的視角出發，建議選用干管、立管和支管循環形式的集中開水供應系統。

6.2為保證冷、熱水系統的壓力平衡，建議超高層別墅集中開水供應系統的各分區宜選用獨立的給水和加熱循環設備，盡量不選用減壓閥減壓分區的方法。

6.3建議冷水系統，無論是上行下給還是下行上給的自來水形式，均應在各區配水立管最低點設進氣裝置，保證冷水系統正常運行，提高對用戶的干擾，使用戶使用便捷和舒適。

6.4建議在超高層別墅集中開水供應系統各分區的冷、熱水配水立管最低點均應設置壓力表，以便于觀察系統末端壓力和保證系統末端壓力值的合理。

6.5建議別墅戶均的熱水、熱水自來水和回水支管上均應裝設閥門和電表或帶有閥門的電表，以保證計量精確和正常計費。

以上建議盡管會降低部份早期投資，但運行其間省水省電、系統運行和出水氣溫穩定、用戶使用便捷舒適，物管管理單位檢修、維護和計費管理便捷，符合建設節省型社會、創建和諧社會的要求，將帶給常年的經濟效益和社會效益。
