在安裝工程項目中，基于負載的不同，常常還要提供不同的負壓力。假如須要連續的壓力調節，比列壓力閥就是當之無愧的解決方案。若果壓力檔位不多，但是從費用視角考慮，這么普通溢流閥或減壓閥與電磁繼電器閥的組合再也合適不過了。

本文列舉了溢流閥和減壓閥組合在一起產生的各類壓力回路，十分實用，與你們分享。

在討論回路之前，我們首先來瞧瞧這兩種閥的結構。

1.溢流閥結構與工作原理

溢流閥是一種油壓壓力限定閥，在油壓設備中主要起定壓溢流，穩壓，系統換向和安全保護作用。

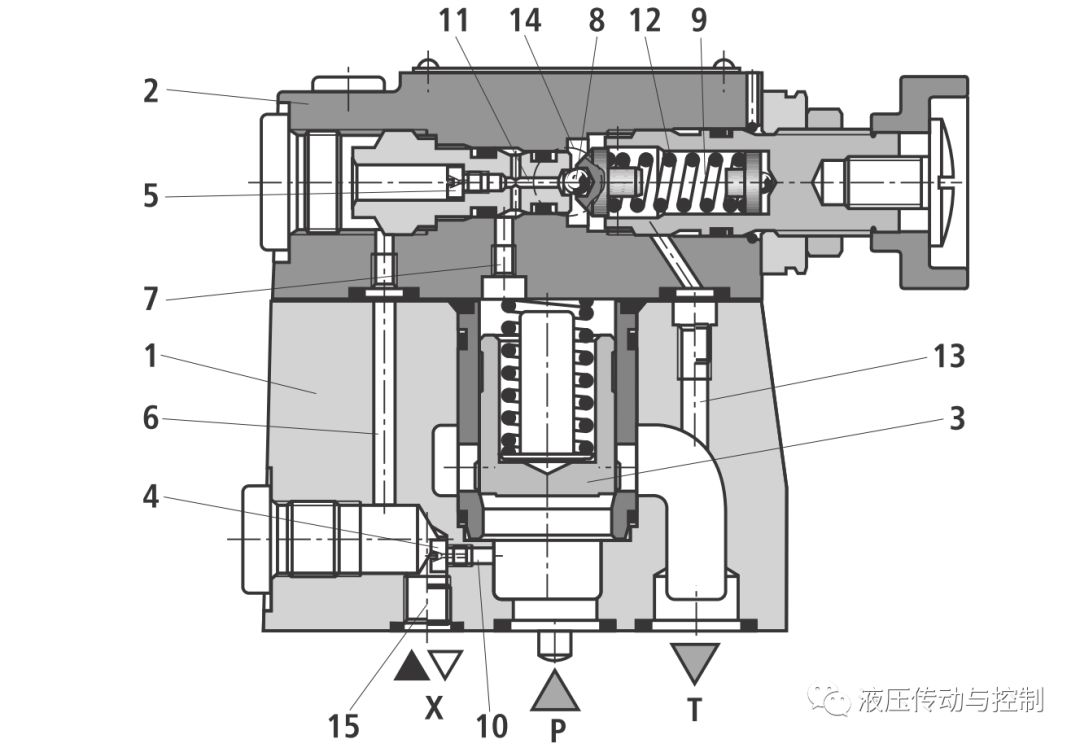

以圖示結構先導式溢流閥為例解釋。

力士樂DB系列

管路P中的壓力作用于主軸套（3）上。同時，壓力經帶節流孔（4）和（5）的控制通路（6）和（7），作用在主軸套（3）的彈簧讀取側及先導閥（2）的球（8）上。假如P口的壓力超出彈簧（9）的設定值，球（8）擺脫彈簧力（9）而使先導閥開啟。

控制油經控制信道（10）和（6）從P口內部獲取。主軸套（3）彈簧讀取側的油液經過控制通路（7）、節流孔（11）和閥門（8）流入彈簧腔（12）。對DB...-5X/..-..型它由控制通路（13）內部引進油箱，而對DB..5X/..Y..型經控制通路（14）它由外部引進油箱。節流孔（4）和（5）在主軸套（3）兩端形成壓降，所以P到T連結通道被打開。油液由P口流向T口，而設定工作壓力保持不變。溢流閥利用油口X（15）可對不同壓力（二級壓力）換向或切換。

詳細說來，假如外控，X口可以接上高于先導閥彈簧的溢流閥，實現低一級的壓力控制；假如X口接上電磁閥，則可直接換向；Y口或則T口應當直接回油箱，假如在其管路上有背壓，則背壓壓力將按1:1的比值加在先導閥設定值之上。

2.減壓閥結構與工作原理

減壓閥是通過調節，將進口壓力減至某一還要的出口壓力，并通過力的反饋，使出口壓力手動保持穩定的閥。

以圖示結構先導式減壓閥為例解釋。

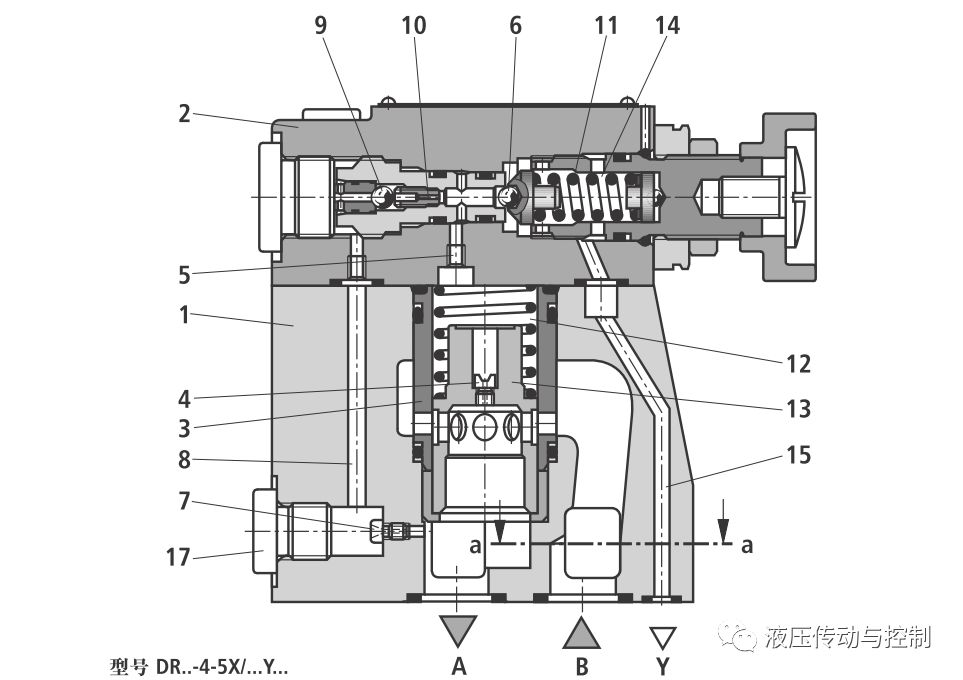

力士樂DR系列

其組成主要包括帶主閥插件(3)的主閥(1)和帶壓力調節組件的先導閥(2)。在靜態位置，閥常開，油液可自由地從油口B經主襯套插件(3)踏入油口A。油口A的壓力作用于主襯套的底側。同時作用于先導閥(2)中的閥門(6)上，經節流孔(4)作用于主襯套(3)的彈簧讀取側，使得流經油口(5)。同樣，壓力經節流孔(7)、控制管路(8)、單向閥(9)和節流孔(10)作用于閥門(6)上。按照彈簧(11)的設定，在閥門(6)前部、油口(5)中和彈簧腔(12)內建壓，保持控制活塞(13)處于開啟位置。

油液可自由地從油口B經主襯套插件(3)流入油口A，直到油口A的壓力超出彈簧(11)的設定值，并打開閥門(6)、控制活塞(13)移至關掉位置。當油口A的壓力與彈簧設定壓力之間達到平衡時，榮獲期望的減壓壓力。控制油經控制管路(15)由外部從彈簧腔(14)泄回油箱。通過安裝一個可選的雙向閥(16)可實現從油口A至B的自由返回流動。壓力表插口(17)適于油口A的減壓壓力檢測。

假如在控制管路外接一個溢流閥，則可實現比先導閥設定值低的減壓壓力；泄油口Y的壓力將1:1的加在先導閥的設定值之上。

SUN制造的減壓閥，存在不同結構的版本，所以在細節上也存在著使用的差別。

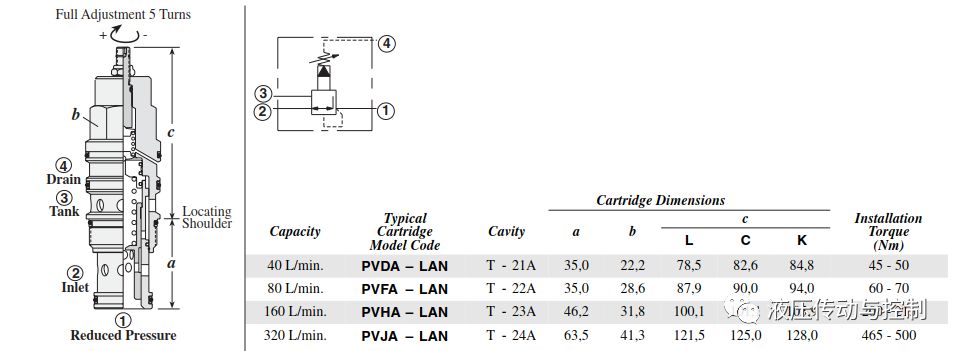

如PV*A系列，泄露口4處的壓力直接以1:1的比列提高到閥的設定值上。

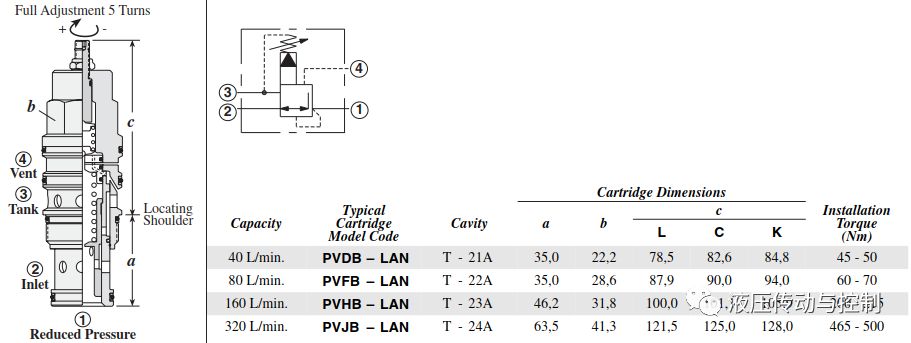

而PV*B系列，回油口3的背壓壓力是1:1的加在閥的設定值之上的；通過控制口4的壓力，閥的有效設定值可以高于公稱設定值。

3.由溢流閥和減壓閥組成的高低壓力選擇回路

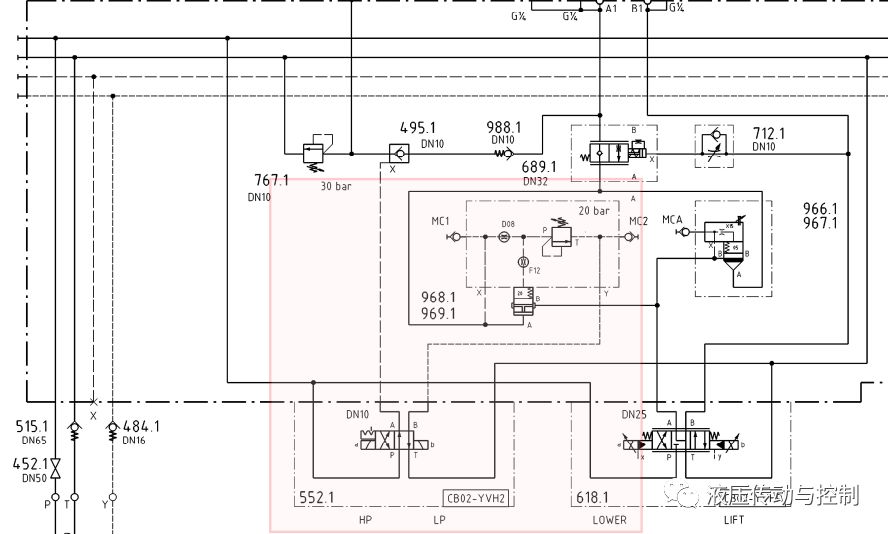

案例1

假如電磁閥552.1右位得電，插裝式減壓969.1減壓以后的壓力為20bar（由蓋板上溢流閥設定值決定）。假如電磁閥552.1左位得電，插裝閥蓋板968.1上溢流閥口T口與P口接，此刻減壓閥不減壓，即插裝式減壓閥969.1以后的壓力為系統壓力。

案例2

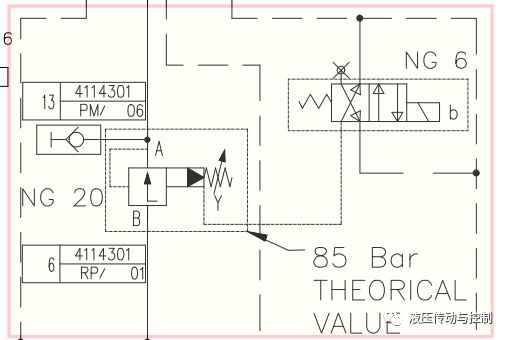

假如是普通的減壓閥，還有設計類似的回路如下。如圖所示，電磁閥失電時，減壓閥設定值決定出口壓力；電磁閥得電時穩壓減壓閥，Y口堵住，減壓閥未能減壓，減壓閥出口則為系統壓力。

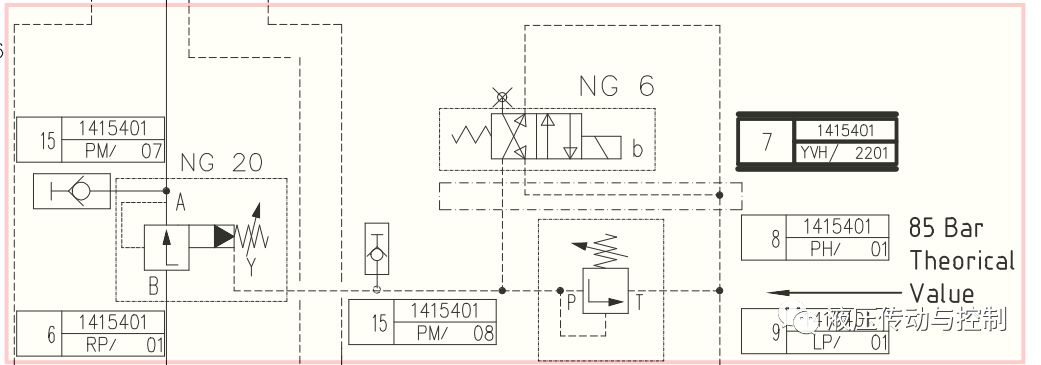

案例3

另外一種變通的方法，如右圖所示。電磁閥失電時，減壓閥出口壓力只由減壓閥原本設定值決定；電磁閥得電時，減壓閥出口壓力由減壓閥設定壓力和溢流閥設定壓力共同決定。

案例4

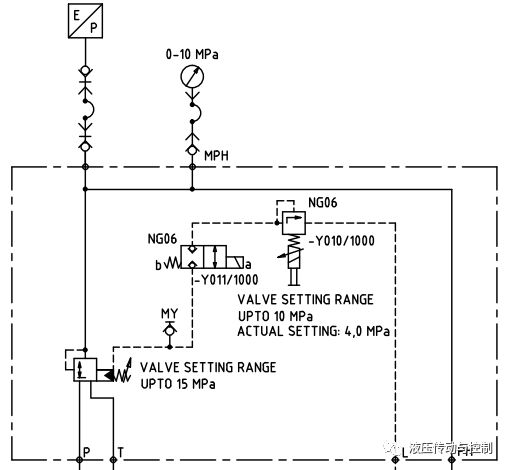

右圖為減壓閥與比列溢流閥組合構成的連續壓力調節回路。采用一個流量較大的普通減壓閥，配置一個比列溢流閥穩壓減壓閥，其一般通流能力較小。當Y011兩位兩通電磁閥失電時，減壓閥無減壓功能，出口壓力為系統壓力；當Y011得電時，減壓閥出口由減壓閥設定值和比列溢流閥Y010設定值共同決定。

例子說。假定系統壓力位，減壓閥設定值為15bar，比列溢流閥設定范圍0~。當Y011失電時，減壓閥出口壓力表將顯示為。當Y011得電時，減壓閥出口壓力：15+（0~100）bar，即在15bar~之間。

案例5

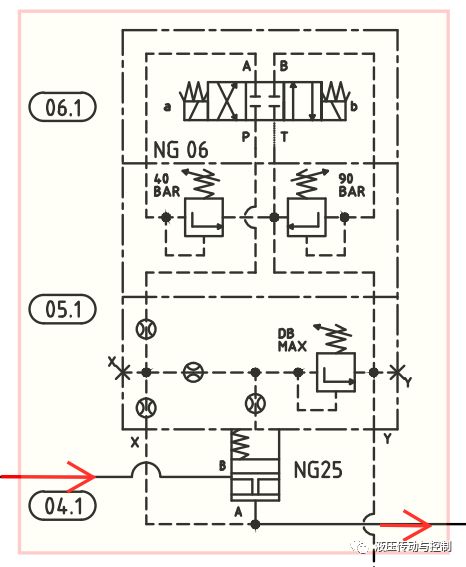

圖示實現了三種壓力調節。電磁閥不得電時，由蓋板上的第一個溢流閥設定決定出口壓力值DBMAX；電磁閥右位得電，減壓閥出口壓力則為40bar；電磁閥左位得電，減壓閥出口壓力則為90bar。須要留意的是，DBMAX的設定值應當比上述兩個設定值都要大！

案例6

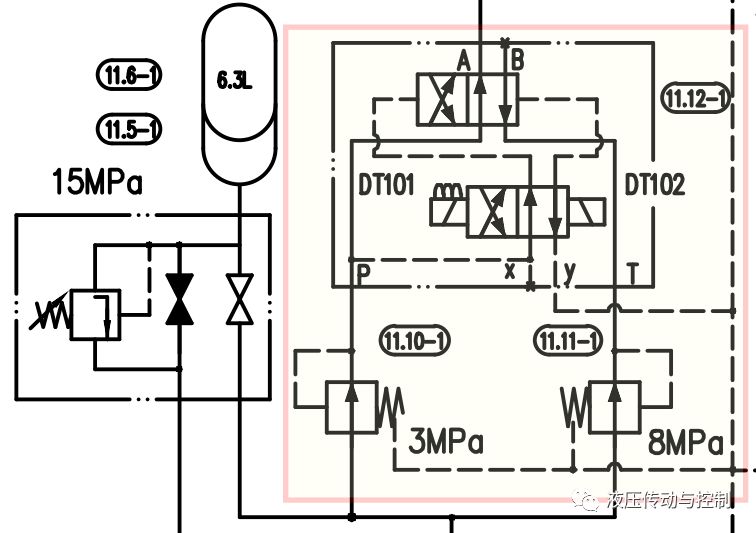

假如選用兩個板式減壓閥+電磁（電液）卸荷閥的方法，也可以實現兩種壓力的切換選擇。

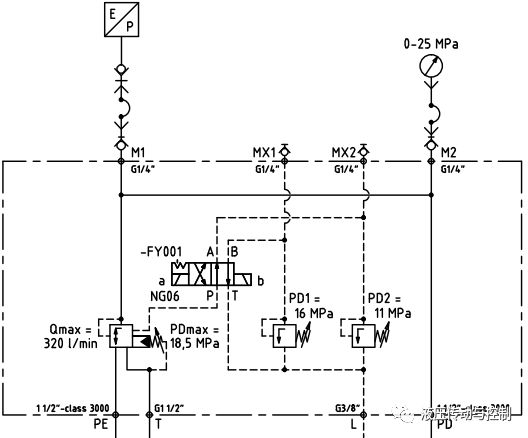

案例7

圖中減壓閥排放口以后接了兩個溢流閥，由電磁閥來決定壓力高低。例如右位得電，閥臺壓力為溢流閥設定的11Mpa；假如左位得電，閥臺出口壓力為溢流閥設定的16Mpa。

此處原理選用SUN的PP*B系列閥。其與案例4選用的閥是不一樣的。

不僅上述所列，也有這些設計十分好特別實用的高低壓選擇回路，歡迎交流！
