水務控制閥結構

水力控制閥是一系列多用途控制與安全類管件的合稱。水力控制閥僅借助介質———水的能量，即可實現對壓力、流量、液位等的控制。

水力控制閥分類與原理

按照給水系統中不同的設計要求和使用要求，還可以演化出十幾種用途的閥體（現今美國這種球閥已派生出近百種用途）。一直用到的有先導式減壓閥、泄壓安全閥、遙控浮閥門等。

簡略來說，水力控制閥是由主閥和不同的導閥系統所組成的。通過組裝不同的導閥系統，水力控制閥將可以具有不同的使用功能。下邊給出了16中球閥的工作原理漫畫。

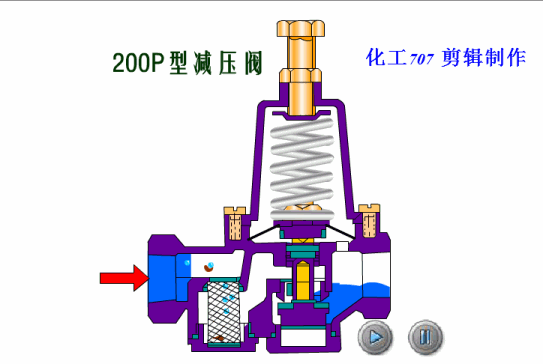

1、200P型減壓閥

1.

該閥安裝于管道中，主要穩定出口壓在設定的范圍可調式減壓閥，保證出口的壓力不因進口壓力的變化而變化，當出口壓力高于設定值時，閥瓣在彈簧力的作用下打開，水流通過，當出口壓達到設定值時，出口壓直接傳遞與閥座下方，與彈簧產生抗衡，使閥瓣關掉截斷通水。

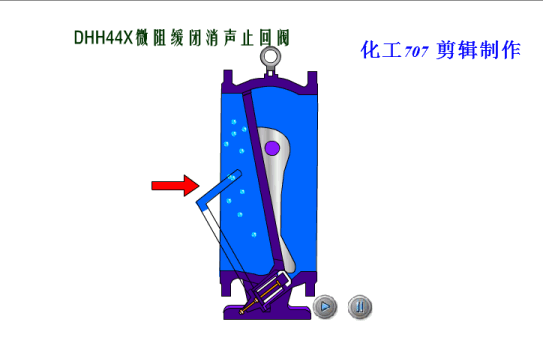

2、微阻緩閉消音閥門

在閥體適于止排水管線，安裝在電機出口處，拿來避免介質倒流或去除破壞性水錘，當電機開始工作或避免壓力開始下降時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質踏入管壁汽缸內，使活塞運動到工作位置，當電機停止或進口壓力升高時，閥瓣在回水壓力作用下在先迅速關閉百分之九十，因為活塞處于工作位置，剩百分之十左右的關掉產生，由活塞組織平緩關掉，因而去除了迅速關掉所產生的水錘。

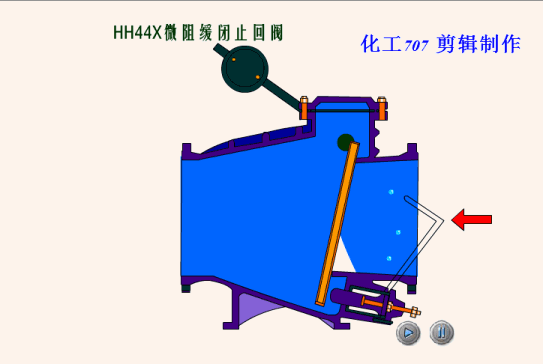

3、HH4444X微阻緩閉閥門

在閥體適于止排水管線，安裝在電機出口處，拿來避免介質倒流或清除破壞性水錘，當電機開始工作或避免壓力開始下降時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質踏入管壁汽缸內，使活塞運動到工作位置，當電機停止或進口壓力升高時，閥瓣在回水壓力作用下在先迅速關閉百分之九十，因為活塞處于工作位置，剩百分之十左右的關掉產生，由活塞組織平緩關掉，因而去除了迅速關掉所產生的水錘。

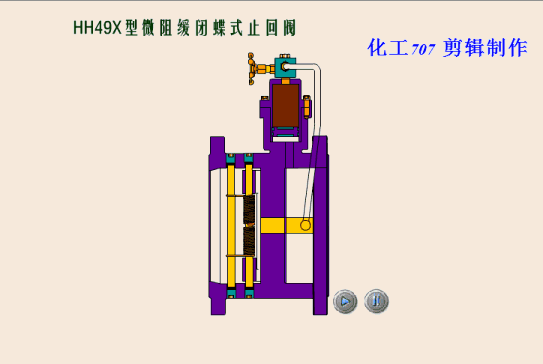

4、HH4646X、48X、49X型微阻緩閉蝶式閥門

該系列球閥主要應適于廢水、清水、海水等介質的排水管線上，既能避免介質的倒流，又能有效限制破壞性水錘，保證管型性的安全，當介質壓力踏入球閥時，消閥瓣在介質作用下打開，大量的介質通過，同時介質步入大閥體內，使小活塞處于工作位置，當管件進口介質壓力升高，系統壓力介質回流時，小閥瓣回流介質的作用下先迅速關掉百分之八十五，剩余百分之十五左右的關掉產生由小閥瓣組織平緩關掉，以便清除了迅速關掉所產生的破壞性水錘。

5、水泵出口控制閥

該閥安裝在管道中，主要控制介質逆流，同時去除因介質忽然逆流所形成的破壞性水錘，當進口壓力猛然增加，管道內介質形成逆流時，主閥上的雙向閥關掉，主閥出口端的壓力經導管踏入控制室，控制室外壓力逐漸上升，主閥瓣平緩關掉。

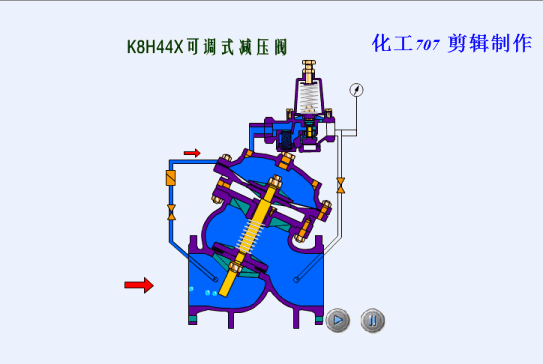

6、K8HHX可調式減壓閥

該閥安裝在管線中，主要將上游壓力水解壓到規定的下游壓力，保證下游用水安全，按照還要下游壓力事先在導閥上設定好，當下游壓力高于設定值時，導閥在彈簧的作用下打開，主閥上控制控制室外的壓力水經導閥流向下游，控制室外的壓力減一，住閥瓣在上游水的作用下打開，向上游大量自來水，當下流壓力下降至設定值時，導閥關掉，控制室外壓力下降，球閥關掉。

7、水位控制閥/遙控浮閥門

主要適于工礦、企業、高層建筑中水箱、水池、水塔的手動自來水系統中，確保魚池差壓在規定的高度內，運用水力作用下，當水位上漲時，小浮閥門打開，主閥控制室外的水經浮閥門流向魚池，主閥瓣在進口壓力水的作用下打開，向魚池大量自來水，當水位上升到規定的水位之后，小浮閥門關掉，控制室外的壓力下降，主閥關掉。

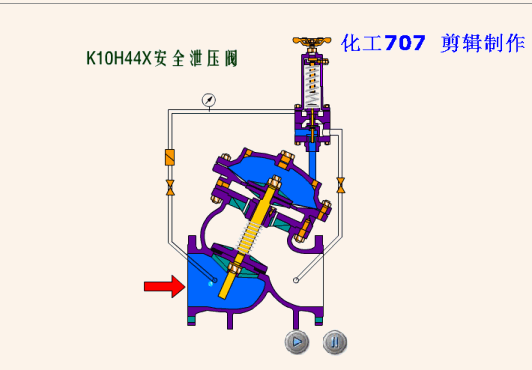

8、安全泄壓閥

該閥在管道中控制閥前壓力不超于或不高于理想設定值，保證上游正常用水，當上游壓力低于事先在導閥上設定的壓力值時，導閥在進口壓力的作用下手動打開，主閥控制室外的壓力水通過導閥流向下游，上控制室外壓力增加，主閥瓣在進口壓力作用下打開，開始泄壓，直到進口壓力與設定值相等或微低時可調式減壓閥，導閥手動關掉，控制室外壓力下降，主閥關掉，維持上游壓力正常。

9、Y110型減壓穩壓閥

該閥安裝于管道中，主要穩定出口壓在設定范圍，保證出口壓力不因進口壓力的變化而變化，當出口壓力高于設定值時，閥瓣在彈簧力的作用打開，水流通過，當出口壓力升至設定值時，出口壓直接傳遞于閥座下方，與彈簧產生抗衡使閥瓣關掉，截斷通水。

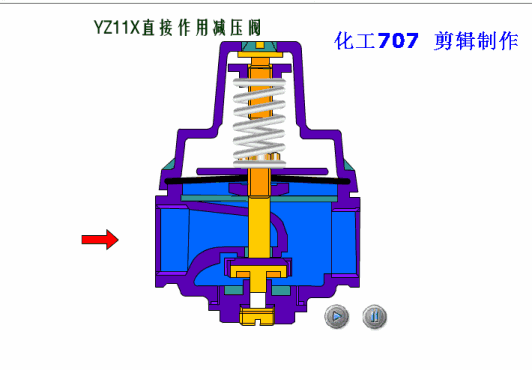

10、YZ1111X型直接作用減壓閥

安裝于管道中，主要穩定出口壓在設定范圍，保證出口壓力不因進口壓力的變化而變化，當出口壓力高于設定值時，閥瓣在彈簧力的作用打開，水流通過，當出口壓力升至設定值時，出口壓直接傳遞于閥座下方，與彈簧產生抗衡使閥瓣關掉，截斷通水。

11、水泵控制閥

該閥安裝于管道中，主要控制電機停電時制止介質逆流，并阻擋因介質逆流所形成的水錘，保證電機安全停泵，當電機工作時，電磁閥通電處于關掉狀態，主閥上控制室外的壓力水經出口處雙向閥流向下游，主閥瓣處于輕松工作中，當開始停泵時，主閥瓣再回流水的作用下迅速關掉百分之九十，主控制室外的壓力水由進口端補給，此刻電磁閥的在產生繼電器的控制失電下被打開，控制內的壓力水由出口端平緩補給，因而使主閥瓣的剩余百分之十開度平緩關掉，去除破壞性水錘。

12、泄壓/持壓閥

該閥在管道中控制閥前壓力不超于或不高于理想設定值，保證上游正常用水，當上游壓力低于事先在導閥上設定的壓力值時，導閥在進口壓力的作用下手動打開，主閥控制室外的壓力水通過導閥流向下游，上控制室外壓力增加，主閥瓣在進口壓力作用下打開，開始泄壓，直到進口壓力與設定值相等或微低時，導閥手動關掉，控制室外壓力下降，主閥關掉，維持上游壓力正常。

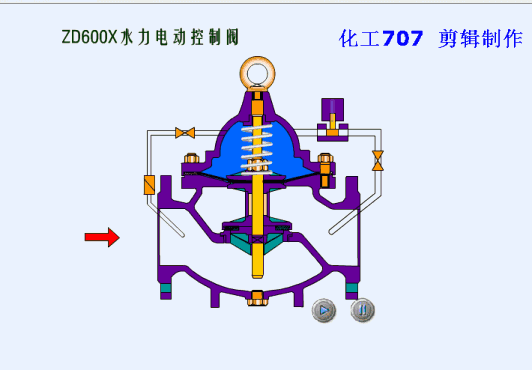

13、水利電動控制閥

該閥在管道中，人為遠距和就地遙控開啟或關掉，控制管內介質流通或截斷，當還要打開球閥時，事先打開啟動按鍵，電磁閥通電打開，主閥控制室外壓力水，經電磁閥流向出口，控制室外壓力增加，主閥瓣打開，開始大量通水，當點擊停止按紐，電磁閥失電而關掉，主閥室外壓力下降，主閥瓣關掉，水流停止。

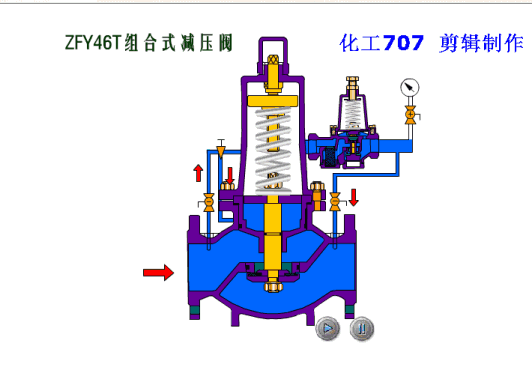

14、組合式減壓閥

該閥安裝在管線中，主要靠介質原本的能量保持閥后的壓力和流量在規定的范圍內。當壓力高于或低于在導閥設定的規定值時，導閥會手動打開或關掉，釋放或截斷主閥控制室外的水壓，以便控制主閥瓣打開或關掉，保證下游用水在正常的壓力范圍內。

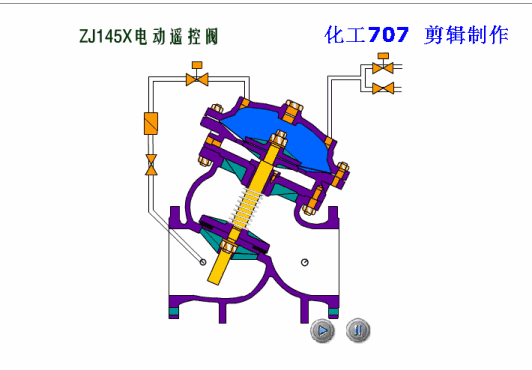

15、電動遙控閥

該閥主要適于工礦、企業、高層建筑、電站各種排水系統中，按照聯通號或自動操作，使管件打開或關掉。當進口電磁閥和出口電磁閥通電時，進口電磁閥由開啟轉為關掉，出口電磁閥由關掉轉為開啟，主閥上控制室外的水壓流向出口，主閥瓣打開，水流大量通過。反之主閥關掉。

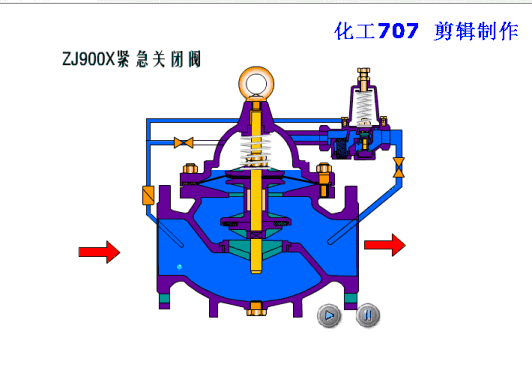

16、緊急關掉閥

該閥主要應適于工礦企業，生活用水，消防用水的并聯自來水系統中，在緊急消防用水時，截斷生活用水，保證消防正常用水壓力。當消防系統還要用水時，打開管件進口處閥門，同時關掉出口處的閥門，進口壓力直接步入導閥控制室，使導閥關掉，主閥室外的壓力下降，使主閥關掉，截斷下游的生活用水，當消防結束后，打開出口處的閥門，同時關掉進口處的閥門，生活用水恢復正常。

水力控制閥安裝

水力控制閥宜水平安裝。水平安裝時，閥蓋宜向下。消防給水系統的減壓閥閥后應有排水設施。手動噴水滅火系統的需減壓時，減壓閥應設置在報案閥前（沿水流方向），與單個報案閥配套設置的減壓閥，可不設備用減壓閥；與多個報案閥配套設置的減壓閥，應設備廠用減壓閥。適于開水供應安裝工程的減壓閥，應選用冷水型減壓閥。

選用干管干管循環模式（半循環形式）的冷水供應安裝工程，減壓閥設置要求應與熱水安裝工程相似；選用立管循環模式（全循環形式）的冷水供應安裝工程，減壓閥設置應避免冷水循環的破壞，各分區回水管在匯合點壓力應平衡。

以下就是各式常見的水力控制閥的安裝示意圖。

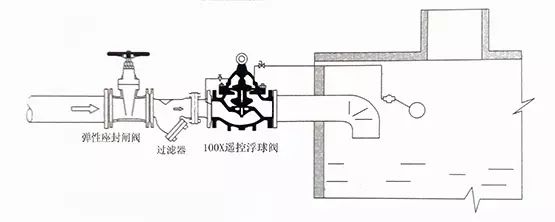

100X遙控浮閥門

▼

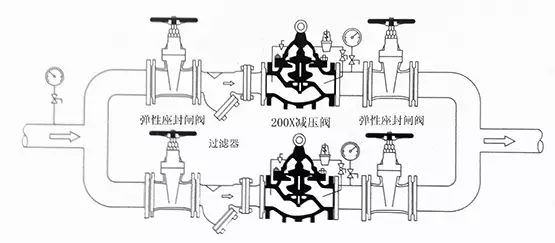

200X減壓閥

▼

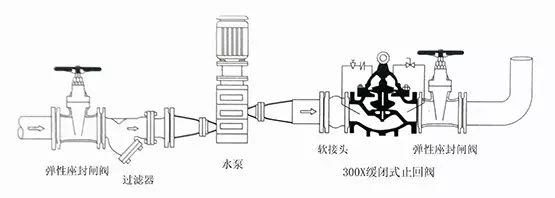

300X緩閉式閥門

▼

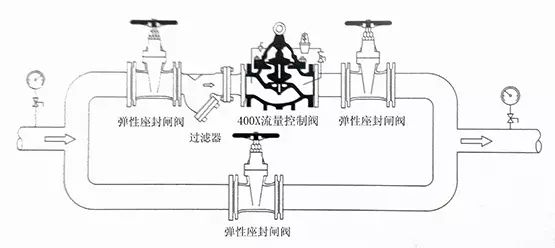

400X流量控制閥

▼

500X泄壓/持壓閥

▼

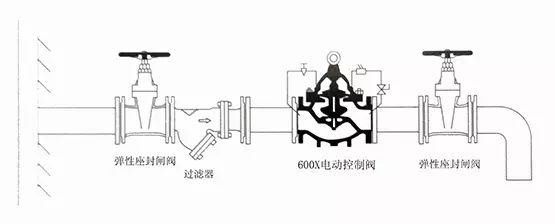

600X電動控制閥

▼

700X電機控制閥

▼

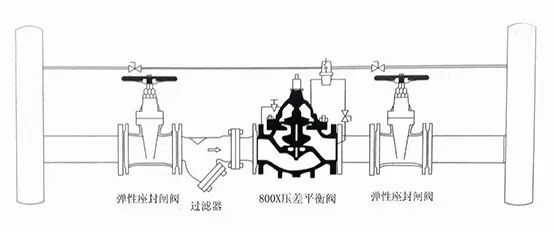

800X壓差旁通平衡閥

▼

900X緊急關掉閥

▼

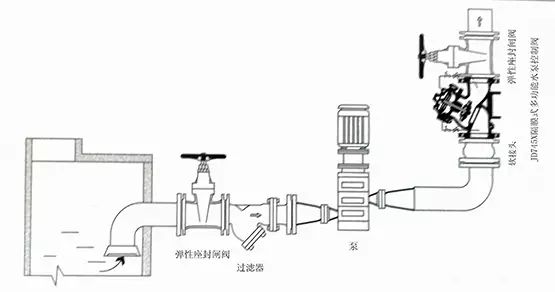

隔膜多功能電機控制閥

▼

隔膜式遙控浮閥門

▼

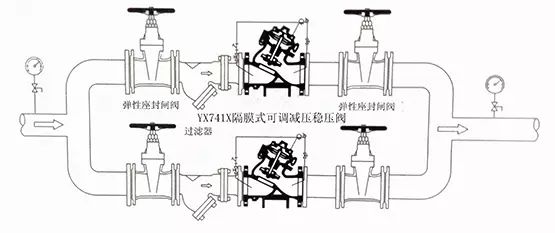

隔膜式可調減壓穩壓閥

▼
