哈嘍~本期知識點小領結主要率領你們剖析消防電機串聯的三種分區供熱方式。

分區供熱方式是考試中比較無法理解的知識點，你們一定要仔細學習哦~

知識點一

水深與水壓的關系

p=ρgh（p是浮力，ρ是液體密度，水的密度為103kg/m3，g是重力加快度取9.8N/kg，h是取壓點到液面高度）

知識點二

分區供熱的成因

以室外消火栓系統為例，當滿足最下部消火栓的壓力需求時，上方的消火栓壓力必定短缺，當室外管網偏低（自來水過低），會造成上方的管網承壓過大，影響系統安全運行。此刻還要分區供熱。

知識點三

分區供熱范圍及自來水形式

▲點擊可查看大圖

知識點四

分區供熱的方式

一、消防電機直接串聯自來水方式

（一）基本步驟：

1.低區系統滅火時，開啟低區消防電機；

2.高區系統滅火時，轉輸泵先啟動自來水，于是高區消防電機啟動，加壓輸送至高區消防管網。

（二）設置要求

1.當選用消防電機直接串聯時，應采取確保自來水靠譜性的舉措，且消防電機從低區到高區應能依次次序啟動（轉輸泵先啟動，自來水泵后啟動）；

2.當選用消防電機直接串聯時，應驗算系統供熱壓力，并應在串聯消防電機進水口上設置減壓型倒流避免器。

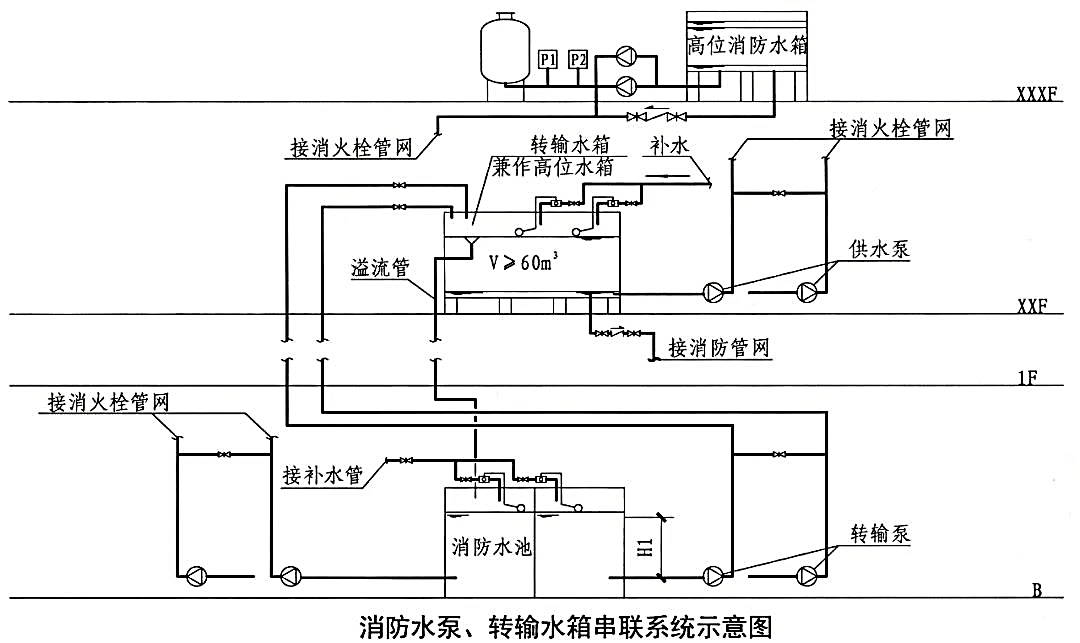

二、消防電機轉輸水箱串聯自來水方式

（一）基本步驟：

1.高區系統滅火時，高區消防電機從轉輸水箱取水，輸送至高區消防管網；

2.高區消防電機啟動后，再啟動轉輸泵向轉輸水箱自來水。

（二）設置要求

1.當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱（轉輸水箱兼作低位水箱，可仍按60m3考慮）；

2.串聯轉輸水箱的溢流管宜連結到消防魚池；

3.啟泵順序：從轉輸水箱吸水的自來水泵先啟動，轉輸泵后啟動。

4.轉輸水箱應設手動補水管，不可用轉輸管線兼做補水管。（否則，會有手動停泵。）

三、臨時高壓配合減壓閥分區供熱方式

減壓閥設計要求

1.減壓閥應按照消防給水設計流量和壓力選擇，且設計流量應在減壓閥流量壓力特征曲線的有效段內，并驗算在150%設計流量時，減壓閥的出口動壓不應大于設計值的65%；

2.每一供氣分區應設不多于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥；

3.減壓閥僅應設置在雙向流動的供水管上，不應設置在有單向流動的輸水干管上；

4.減壓閥宜選用比列式減壓閥可調式減壓閥組，當超出1.20MPa時，宜選用先導式減壓閥；

5.減壓閥的閥前閥后壓力比值不宜小于3:1，當一級減壓閥減壓不能滿足要求時，可選用減壓閥串聯減壓，但串聯減壓不應小于兩級，第二級減壓閥宜選用先導式減壓閥，閥前后壓力差不宜超出0.40MPa；

6.減壓閥后應設置安全閥，安全閥的開啟壓力應能滿足系統安全，且不應影響系統的自來水安全性。

例題時間

1.下述幾種狀況中，消防給水系統不須要輔以分區供熱的是（）。

A.系統工作壓力為2.50MPa

B.消火栓栓口處靜壓為1.2MPa

C.手動水滅火系統報案閥處的工作壓力為1.80MPa

D.手動水滅火系統噴嘴處的工作壓力為1.20MPa

點擊下方空白區域查看答案

▼

【答案】D

【解析】根據《消防給水及消火栓系統技術規范》-2014，6.2.1符合下述條件時可調式減壓閥組，消防給水系統應分區供熱：1系統工作壓力小于2.40MPa；2消火栓栓口處靜壓小于1.0MPa；3手動水滅火系統報案閥處的工作壓力小于1.60MPa或噴嘴處的工作壓力小于1.20MPa。故D不須要輔以分區供熱。故選D。

2.下述關于消防給水系統分區供熱表述正確的是（）。

A.手動噴水滅火系統報案閥處的工作壓力小于等于1.60MPa時，應分區供熱

B.選用消防電機串聯分區供熱時，宜選用消防電機轉輸水箱串聯自來水模式，轉輸水箱的有效儲水體積不應大于50m3

C.選用消防電機直接串聯時，應采取確保自來水靠譜性的舉措，且消防電機從低區到高區應能依次次序啟動

D.當系統的工作壓力小于2.40MPa時，可選用減壓閥分區供熱方式

點擊下方空白區域查看答案

▼

【答案】C

【解析】根據《消防給水及消火栓系統技術規范》-2014，6.2.1符合下述條件時，消防給水系統應分區供熱：3.手動水滅火系統報案閥處的工作壓力小于1.60MPa或噴嘴處的工作壓力小于1.20MPa。故A錯誤。6.2.3選用消防電機串聯分區供熱時，宜選用消防電機轉輸水箱串聯自來水模式，并應符合下述規定：1當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱；3當選用消防電機直接串聯時，應采取確保自來水靠譜性的舉措，且消防電機從低區到高區應能依次次序啟動；故B錯誤，C正確。6.2.2分區供熱方式應按照系統壓力、建筑特點，經技術經濟和安全靠譜性等綜合誘因確定，可選用消防電機并行或串聯、減壓水箱和減壓閥減壓的方式，但當系統的工作壓力小于2.40MPa時，應選用消防電機串聯或減壓水箱分區供熱方式。故D錯誤。故選C。

3.某小型商業綜合體，集商業、娛樂、辦公、公寓一體，建筑高度為130m，地下2層設置了消防魚池，該商業綜合體選用了消防電機轉輸水箱串聯的分區供熱方式，橫向分為高區、低區。消防服務機構受委托對該建筑進行年度消防設施檢查，下述檢測中，不符合規范要求的是（）。

A.從轉輸水箱吸水的自來水泵先啟動，轉輸泵后啟動

B.轉輸水箱的有效儲水體積為50m3

C.轉輸水箱同時作為低區的低位消防水箱

D.轉輸水箱用轉輸管線兼做補水管

E.串聯轉輸水箱的溢流管連結到地下2層的消防魚池

點擊下方空白區域查看答案

▼

【答案】BD

【解析】根據《消防給水及消火栓系統技術規范》-2014，6.2.3-1當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱，故B錯誤，C正確。6.2.3-2串聯轉輸水箱的溢流管宜連結到消防魚池，故E正確。依據《消防給水及消火栓系統技術規范》圖示-2014，條文說明6.2.3-3轉輸水箱應設手動補水管，不可用轉輸管線兼做補水管。故D錯誤。條文說明6.2.3-4起泵順序：從轉輸水箱吸水的自來水泵先啟動，轉輸泵后啟動，故A正確。故選BD。

4.【2019-2-18】某高層建筑高度為230m，主樓功能為旅館、辦公用房，主樓為商業用房。對該建筑消防設施進行初驗測試，下述檢查結果中，不符合現行國家標準要求的是（）。

A.選用消防電機轉輸水箱串聯自來水，轉輸水箱有效儲水體積為50m3

B.比列式減壓閥平行安裝，水流方向向上

C.主樓飯店客房灑水噴嘴選用迅速響應噴嘴

D.第30層飯店大堂選用隱蔽型蓮蓬頭

點擊下方空白區域查看答案

▼

【答案】A

【解析】根據《消防給水及消火栓系統技術規范》-2014，6.2.3選用消防電機串聯分區供熱時，宜選用消防電機轉輸水箱串聯自來水模式，并應符合下述規定：1當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，故A錯誤。8.3.4減壓閥的設置應符合下述規定：7平行安裝的減壓閥，水流方向宜向上；8比列式減壓閥宜平行安裝，可調式減壓閥宜水平安裝。故B正確。6.1.1設置閉式系統的場所，灑水噴嘴類別和場所的最大凈空高度應符合表6.1.1的規定；表6.1.1中民用建筑凈空高度大于等于8m的普通場所可以選用迅速響應噴嘴、特殊響應噴嘴、標準響應噴嘴。本建筑可以迅速響應噴嘴，故C正確。6.1.3-7不宜采用隱蔽式灑水噴嘴，確需選用時，應僅適用于輕危險級和中危險級Ⅰ級場所，本建筑旅館部份危險等級為中危險級Ⅰ級，故D正確。故選A。

【案例】某建筑地下2層，地上40層，建筑高度137m，總面積㎡，設置符合規范要求的消防設施。地下二層設有消防水水廠和體積為540m3的消防魚池，樓頂設置有效體積為40m3的低位消防水箱，其最低有效水位為141.00m，樓頂水箱間內分別設置消火栓系統和手動噴水滅火系統的增穩壓裝置。

消防水隧洞分別設置2臺（1用1備）消火栓給電機和手動噴水給電機。室外消火栓系統和手動噴水滅火系統均分為高、中、低三個分區，中、低區通過減壓閥減壓供氣。

地下二層手動噴水滅火系統報案閥室集中設置8臺干式報案閥組，在此8個報案閥組前安裝有1部比列式減壓閥組，減壓閥組前無過濾器。

2015年6月，運維單位對該建筑室外消火栓系統和手動噴水滅火系統進行了測試，狀況如下：

（1）檢測40層樓頂實驗消火栓時，其栓口靜壓為0.1MPa；打開實驗消火栓放水，消火栓給電機手動啟動，栓口壓力為0.65MPa。

（2）檢測發覺，地下室8個干式報案閥組前的減壓閥不定期出現超壓現象。

按照以上材料，回答問題：

1.屋面實驗消火栓靜壓和動壓是否符合要求？如不符合要求，應怎樣解決？

點擊下方空白區域查看答案

▼

【答案】屋頂實驗消火栓栓口靜壓為0.1MPa，不滿足要求；增加低位消防水箱最低有效水位使該建筑最不利點消火栓靜水壓力不高于0.15MPa，如不滿足，設置穩壓泵，使該建筑最不利點消火栓靜水壓力小于0.15MPa；實驗消火栓栓口動壓為0.65MPa不符合要求。應設置減壓裝置，使消火栓動壓不小于0.5MPa。

2.闡述地下室干式報案閥組前安裝的減壓閥組存在的問題及解決辦法。

（1）減壓閥前未安裝過濾器。解決辦法：安裝符合要求的過濾器。

（2）8個報案閥組前安裝有1部比列式減壓閥組存在問題。解決辦法：根據自來水分區配置減壓閥，每位自來水分區起碼兩組減壓閥，每組減壓閥設置備用減壓閥。
