一.消防給水及消防栓系統

考點1：消防水泵的設置

（1）下列情況下可不設備用泵：建筑高度小于54m 的住宅和室外消防給水設計流量小于或等于25L/s的建筑；室內消防給水設計流量小于等于10L/s時。

（2）消防水泵吸水管布置要求：吸水管宜采用自灌式吸水。吸水管應采用管頂平接的方式，吸水管的異徑管應采用偏心異徑管。每臺消防泵應設獨立的吸水管。消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥。消防水泵吸水管應設置壓力表。消防水泵的吸水管穿越消防水池時，應采用柔性套管。

（3）消防水泵出水管布置要求：每臺消防泵應設獨立的出水管，且應設不少于兩條出水管與供水管或室內環狀管網相連接。在水泵的出水管上應設止回閥、閘閥或蝶閥和壓力表。出水管上還應設DN65的試水閥門。

（4）消防水泵的啟動裝置：消防水泵的啟動有自動啟動和手動啟動兩種方式。消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號直接自動啟動。消防水泵房?jī)?nèi)的壓力開關宜引入消防水泵控制柜內。消火栓按鈕不宜作為直接啟動消防泵的開關，但可作為發出報警信號的開關或啟動干式消火栓系統的快速啟閉裝置等。穩壓泵應由消防給水管網或氣壓水罐上設置的穩壓泵自動啟停泵壓力開關或壓力變送器控制。

（5）室內消防給水管道的設置：室內消火栓系統管網應布置成環狀，當室外消火栓設計流量不大于20L/s（但建筑高度超過50m的住宅除外），且室內消火栓不超過10個時，可布置成枝狀。室內消火栓豎管管徑應根據豎管最低流量經計算確定，但不應小于DN100。室內消火栓豎管應保證檢修管道時關閉停用的豎管不超過1 根，當豎管超過4 根時，可關閉不相鄰的兩根；每根立管上下兩端與供水干管相接處應設置閥門。室內消火栓給水管網宜與自動噴水等其他水滅火系統的管網分開設置；當合用消防泵時，供水管路沿水流方向應在報警閥前分開設置。高層民用建筑室內消防給水系統管道應與生活、生產給水系統分開獨立設置。室內消火栓給水管材通常采用熱鍍鋅鋼管。

考點2：減壓閥的設置要求

減壓閥的設置要求：減壓閥應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥。減壓閥的進口處應設置過濾器，過濾器和減壓閥前后應設壓力表，過濾器前和減壓閥后應設置控制閥門。減壓閥后應設置壓力試驗排水閥。垂直安裝的減壓閥，水流方向宜向下。比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝。

考點3：水泵接合器的設置場所

1）高層民用建筑；2）設有消防給水的住宅、超過五層的其他多層民用建筑；3）超過 2 層或建筑面積大于 10000㎡的地下或半地下建筑 ( 室) 、室內消火栓設計流量大于10L/ s 平戰結合的人防工程；4）高層工業建筑和超過四層的多層工業建筑；5）城市交通隧道。自動噴水滅火系統、水噴霧滅火系統、泡沫滅火系統和固定消防炮滅火系統等水滅火系統，均應設置消防水泵接合器。

考點4：穩壓泵的設計壓力

穩壓泵的設計壓力應滿足自動啟動和管網充滿水的要求；②穩壓泵的設計壓力應保持系統自動啟泵壓力設置點處的壓力在準工作狀態時大于系統設置自動啟泵壓力值，且增加值宜為0.07MPa-0.10MPa；穩壓泵的設計壓力應保持系統最不利點處水滅火設施的在準工作狀態時的壓力大于該處的靜水壓，且增加值不應小于0.15MPa。

1）穩壓泵的設計流量應符合下列規定：

①穩壓泵的設計流量不應小于消防給水系統管網的正常泄漏量和系統自動啟動流量；

②消防給水系統管網的正常泄漏量應根據管道材質、接口形式等確定，當沒有管網泄漏量數據時，穩壓泵的設計流量宜按消防給水設計流量的1%～3%計，且不宜小于1L/s；

③消防給水系統所采用報警閥壓力開關等自動啟動流量應根據產品確定。

2）穩壓泵的設計壓力應符合下列要求：

①穩壓泵的設計壓力應滿足系統自動啟動和管網充滿水的要求；

② 穩壓泵的設計壓力應保持系統自動啟泵壓力設置點處的壓力在準工作狀態時大于系統設置自動啟泵壓力值，且增加值宜為0.07MPa～0.10MPa；

③穩壓泵的設計壓力應保持系統最不利點處水滅火設施在準工作狀態時的靜水壓力應大于0.15MPa。

重點解析

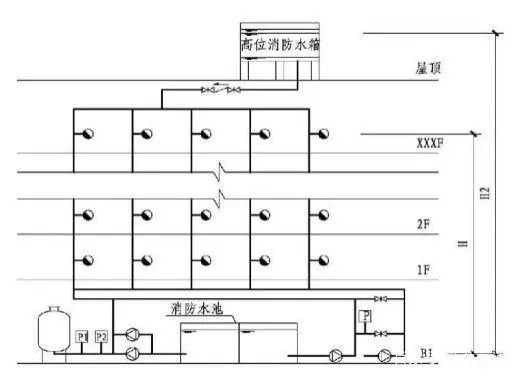

圖3-1-18 穩壓泵設計壓力確定（一）

①穩壓泵啟泵壓力P1＞15－H1，且≥H2+7。

②穩壓泵停泵壓力P2=P1/0.80。

③消防泵啟泵壓力P=P1+H1+H-7。

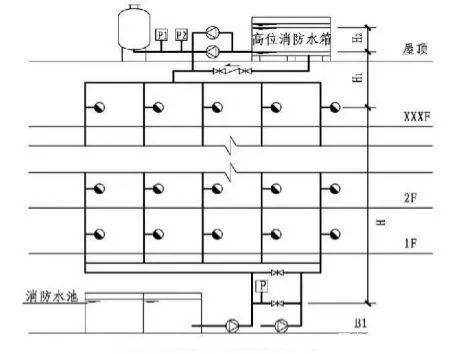

圖3-1-19 穩壓泵設計壓力確定（二）

①穩壓泵啟泵壓力P1＞H+15，且≥H2+10。

②穩壓泵停泵壓力P2=P1/0.85。

③消防泵啟泵壓力P=P1-（7～10）。

④當穩壓泵從高位水箱吸水時，提示1～3中的參數仍適用，但穩壓泵殼的承壓能力應不小于停泵壓力P1的1.5倍。

4）設置穩壓泵的臨時高壓消防給水系統應設置防止穩壓泵頻繁啟停的技術措施，當采用氣壓水罐時，其調節容積應根據穩壓泵啟泵次數不大于15次/h計算確定，但有效儲水容積不宜小于150L。

5）穩壓泵吸水管應設置明桿閘閥，穩壓泵出水管應設置消聲止回閥和明桿閘閥。

6）穩壓泵應設置備用泵。

考點5：消防水池

（1）消防水池的設置場所：① 當生產、生活用水量達到最大時，市政給水管網或引入管不能滿足室內、外消防用水量時；② 當采用一路消防供水或只有一條引入管，且室外消火栓設計流量大于20L/s或建筑高度大于50m時；③市政消防給水設計流量小于建筑的消防給水設計流量時。

（2）消防水池的設置要求：消防水池的總蓄水有效容積大于 500m3時，宜設兩格能獨立使用的消防水池，并應設置滿足最低有效水位的連通管；但當大于 1000m3時，應設置能獨立使用的兩座消防水池，每座消防水池應設置獨立的出水管，并應設置滿足最低有效水位的連通管。對于消防水池，當消防用水與其他用水合用時，應有保證消防用水不被他用的技術措施。消防水池的補水時間不宜超過48h。

考點6：消防用水量的計算

（1）火災延續時間

甲乙丙類廠房、倉庫：3.0h；丁戊類廠房、倉庫：2.0h。

高層建筑中的商業樓、展覽樓、綜合樓，建筑高度大于50m的財貿金融樓、圖書館、書庫、重要的檔案樓、科研樓和高級賓館：3.0h；其他公共建筑、住宅：2.0h

（2）建筑內用于防火分隔的防火分隔水幕和防護冷卻水幕的火災延續時間，不應小于防火分隔水幕或防護冷卻火幕設置部位墻體的耐火極限。

（3）當建筑物室內設有自動噴水滅火系統、水噴霧滅火系統、泡沫滅火系統或固定消防炮滅火系統等一種或兩種以上自動水滅火系統全保護時， 高層建筑當高度不超過50m 且室內消火栓設計流量超過20 L/s時，其室內消火栓設計流量可按規范減少5L/s；多層建筑室內消火栓設計流量可減少50%，但不應小于lOL/s。

考點7：高位消防水箱

（1）室內采用臨時高壓消防給水系統時，高位消防水箱的設置應符合下列規定：①高層民用建筑、總建筑面積大于10000㎡且層數超過2 層的公共建筑和其他重要建筑，必須設置高位消防水箱；②其他建筑應設置高位消防水箱，但當設置高位消防水箱確有困難，且采用安全可靠的消防給水形式時，可不設高位消防水箱，但應設穩壓泵；③當市政供水管網的供水能力在滿足生產、生活最大小時用水量后，仍能滿足初期火災所需的消防流量和壓力時，市政直接供水可替代高位消防水箱。

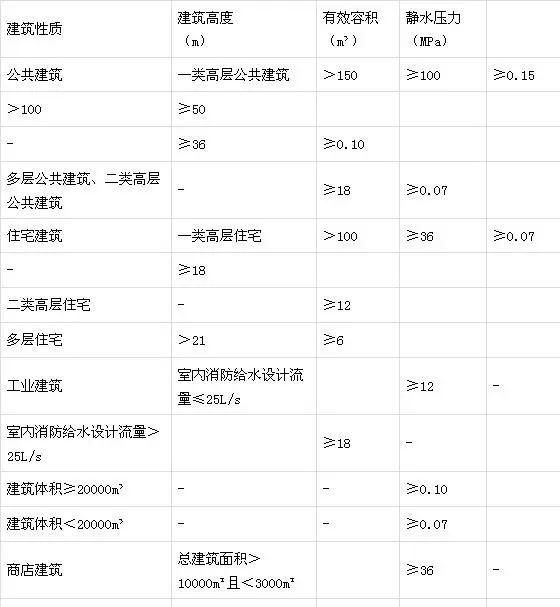

（2）高位消防水箱的有效容積和靜水壓力

注：①當商店建筑與一類高層公共建筑規定不一致時，應取其最大值。

②當高位消防水箱不能滿足本表的靜壓要求時，應設穩壓泵。

考點8：室外消火栓系統

室外消火栓宜沿建筑周圍均勻布置， 且不宜集中布置在建筑一側； 建筑消防撲救面一側的室外消火栓數量不宜少于2 個。

考點9：室內消火栓系統

（1）室內環境溫度不低于4℃，且不高于70℃的場所，應采用濕式室內消火栓系統。室內環境溫度低于4℃ 或高于70℃的場所，宜采用干式消火栓系統。建筑高度不大于27m的多層住宅建筑設置室內濕式消火檢系統確有困難時，可設置干式消防豎管。

（2）干式消火栓系統的充水時間不應大于5min，并應符合下列規定：①在供水干管上宜設干式報警閥、雨淋閥或電磁閥、電動閥等快速啟閉裝置； 當采用電動閥時開啟時間不應超過30s；②當采用雨淋閥、電磁閥和電動閥時，在消火栓箱處應設置直接開啟快速啟閉裝置的手動按鈕；③在系統管道的最高處應設置快速排氣閥。

（3）應采用DN65的室內消火栓，并可與消防軟管卷盤或輕便水龍?jiān)O(shè)置在同一箱體內。配置公稱直徑65mm有內襯里的消防水帶，長度不宜超過25.0m；宜配置噴嘴當量直徑16mm或19mm的消防水槍。

（4）設置室內消火栓的建筑，包括設備層在內的各層均應設置消火栓。室內消火栓的布置應滿足同一平面有2 支消防水槍的2股充實水柱同時達到任何部位的要求， 但建筑高度小于或等于24.Om且體積小于或等于5000m3的多層倉庫、建筑高度小于或等于54m 且每單元設置一部疏散樓梯的住宅，以及《消水規》表3.5.2中規定可采用1 支消防水槍的場所，可采用1 支消防水槍的1股充實水柱到達室內任何部位。

（5）室內消火栓宜按直線距離計算其布置間距，對于消火栓按兩支消防水槍的兩股充實水柱布置的建筑物，消火栓的布置間距不應大于30.0m；對于消火栓按一支消防水槍的一股充實水柱布置的建筑物，消火栓的布置間距不應大于50.0m。

（6）消火栓栓口動壓力不應大于0.50MPa，當大于0.70MPa時，必須設置減壓裝置。高層建筑、廠房、庫房和室內凈空高度超過8m的民用建筑等場所，消火栓栓口動壓不應小于0. 35MPa,且消防水槍充實水柱應達到13m；其他場所的消火栓栓口動壓不應小于0.25MPa，且消防水槍充實水柱應達到10m。

考點10：分區供水

（1）符合下列條件時， 消防給水系統應分區供水：①系統工作壓力大于2.40MPa；②消火栓栓口處?kù)o壓大于1.OMPa；③自動水滅火系統報警閥處的工作壓力大于1.60MPa 或噴頭處的工作壓力大于1.20MPa。

（2）分區供水形式可采用消防水泵并行或串聯、減壓水箱和減壓閥減壓的形式，但當系統的工作壓力大于2.40MPa時，應采用消防水泵串聯或減壓水箱分區供水形式。

（3）采用消防水泵串聯分區供水：當采用消防水泵轉輸水箱串聯時，轉輸水箱的有效儲水容積不應小于60m3，轉輸水箱可作為高位消防水箱。串聯轉輸水箱的溢流管宜連接到消防水池。消防水泵從低區到高區應能依次順序啟動。應在串聯消防水泵出水管上設置減壓型倒流防止器。

（4）采用減壓閥減壓分區供水時：每一供水分區應設不少于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥。減壓閥僅應設置在單向流動的供水管上，不應設置在雙向流動的輸水干管上。減壓閥宜采用比例式減壓閥，當超過1.20MPa時，宜采用先導式減壓閥。減壓閥的閥前閥后壓力比值不宜大于3:1，當一級減壓閥減壓不能滿足要求時，可采用減壓閥串聯減壓，但串聯減壓不應大于兩級，第二級減壓閥宜采用先導式減壓閥，閥前后壓力差不宜超過0.40MPa。減壓閥后應設置安全閥。

（5）采用減壓水箱減壓分區：減壓水箱的有效容積不應小于18 m3，且宜分為兩格；減壓水箱應有兩條進、出水管，且每條進、出水管應滿足消防給水系統所需消防用水量的要求；減壓水箱進水管應設置防沖擊和溢水的技術措施，并宜在進水管上設置緊急關閉閥門，溢流水宜回流到消防水池。

考點11：管網試壓

（1）當系統設計工作壓力等于或小于1.0MPa時，水壓強度試驗壓力應為設計工作壓力的1.5倍，并不應低于1.4MPa；當系統設計工作壓力大于1.0MPa時，水壓強度試驗壓力為該工作壓力加0.4MPa（鋼管）；

（2）水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時，應將管網內的空氣排凈，并緩慢升壓，達到試驗壓力后，穩壓30min后，管網無泄漏、無變形，且壓力降不大于0.05MPa；

水壓嚴密性試驗在水壓強度試驗和管網沖洗合格后進行。試驗壓力為設計工作壓力，穩壓24h，應無泄漏；

（3）氣壓嚴密性試驗的介質宜采用空氣或氮?dú)?，試?yàn)壓力應為0.28MPa,且穩壓24h，壓力降不大于0.01MPa。

考點12：系統維護管理

每周應模擬消防水泵自動控制的條件自動啟動消防水泵運轉一次，且自動記錄自動巡檢情況，每月應檢測記錄；每月應手動啟動消防水泵運轉一次，并檢查供電電源的情況。每月對氣壓水罐的壓力和有效容積等進行一次檢測。每季度應對消防水泵的出流量和壓力進行一次試驗。

每季度對系統所有的末端試水閥和報警閥的放水試驗閥進行一次放水試驗，并應檢查系統啟動、報警功能以及出水情況是否正常。

二. 自動噴水滅火系統

提醒：本系統歷年為考試重點，強烈建議看《自動噴水滅火系統設計規范 -2017》

考點1：火災危險等級

考點2：噴頭選型

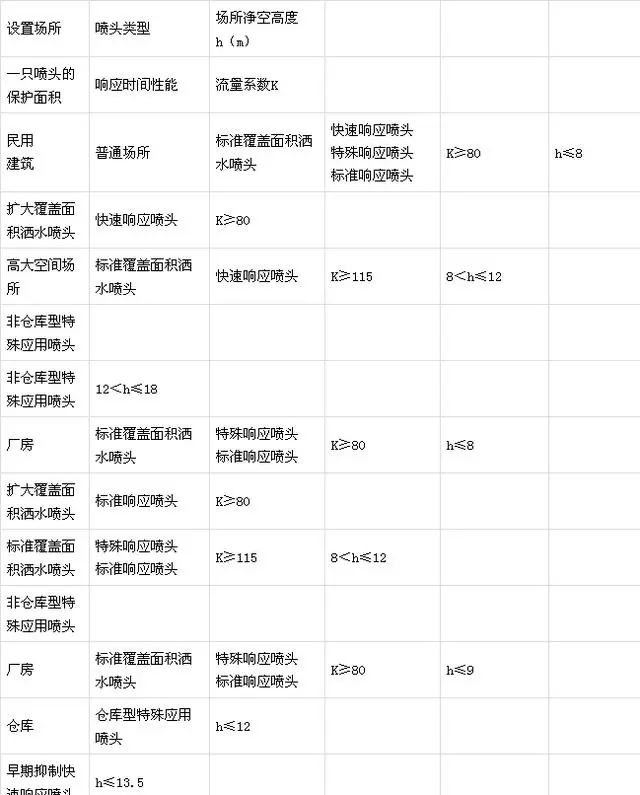

①設置閉式系統的場所，灑水噴頭類型和場所的最大凈空高度應符合下表的規定

②對于濕式自動噴水滅火系統，不做吊頂?shù)膱?chǎng)所，當配水支管布置在梁下時，應采用直立型灑水噴頭；吊頂下布置的灑水噴頭，應采用下垂型灑水噴頭或吊頂型灑水噴頭；頂板為水平面的輕危險級、中危險級Ⅰ級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，可采用邊墻型灑水噴頭；易受碰撞的部位，應采用帶保護罩的灑水噴頭或吊頂型灑水噴頭；頂板為水平面，且無梁、通風管道等障礙物影響噴頭灑水的場所，可采用擴大覆蓋面積灑水噴頭；住宅建筑和宿舍、公寓等非住宅類居住建筑宜采用家用噴頭；不宜選用隱蔽式灑水噴頭；確需采用時，應僅適用于輕危險級和中危險級Ⅰ級場所。

③當采用快速響應灑水噴頭時，系統應為濕式系統。下列場所宜采用快速響應灑水噴頭：公共娛樂場所、中庭環廊；醫院、療養院的病房及治療區域，老年、少兒、殘疾人的集體活動場所；超出消防水泵接合器供水高度的樓層；地下商業場所。

④閉式系統的噴頭，其公稱動作溫度宜高于環境最高溫度30℃。同一隔間內應采用相同熱敏性能的灑水噴頭。

考點3：噴頭安裝

（1）干式系統的作用面積按表中規定值的1.3倍確定。系統最不利點處噴頭的工作壓力不應低于0.05MPa。

民用建筑和工業廠房的系統設計基本參數

（2）民用建筑高大空間場所采用濕式系統的設計基本參數

（3）同一根配水支管上噴頭的間距及相鄰配水支管的間距

（4）水力警鈴應設置在有人值班的地點附近，其與報警閥連接的管道直徑應為20mm，總長度不宜大于20m；

一個報警閥組控制的噴頭數，對于濕式系統、預作用系統不宜超過800只，對于干式系統不宜超過500只。每個報警閥組供水的最高和最低位置噴頭的高程差不宜大于50m。

考點4：功能檢查

（1）水流指示器

檢查要求：①檢查水流指示器靈敏度，試驗壓力為0.14MPa-1.2MPa，流量不大于15.0L/min時，水流指示器不報警；流量在15.0L/min-37.5 L/min任一數值上報警，且到達37.5 L/min一定報警。②具有延遲功能的水流指示器，檢查槳片動作后報警延遲時間，在2s-90s范圍內，且不可調節。

（2）末端試水裝置

檢查要求：①測試末端試水裝置密封性能，試驗壓力為額定工作壓力的1.1倍，保壓時間為5min，末端試水裝置試水閥關閉可調式減壓閥組，測試結束時末端試水裝置各組件無滲漏。②末端試水裝置手動（電動）操作方式靈活，便于開啟，信號反饋裝置能夠在末端試水裝置開啟后輸出信號，試水閥關閉后，末端試水裝置無滲漏。

考點5：聯動調試及檢測

（一）報警閥調試

1）報警閥調試應符合下列要求：

①濕式報警閥調試時，在末端裝置處放水，當濕式報警閥進口水壓大于0.14MPa、放水流量大于1L/s時，報警閥應及時啟動；帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲，不帶延遲器的水力警鈴應在15s內發出報警鈴聲；壓力開關應及時動作，啟動消防泵并反饋信號。

②干式報警閥調試時，開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置出口所需時間，均應符合設計要求。

③雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥，應在15s之內啟動；公稱直徑大于200mm的雨淋閥調試時，應在60s之內啟動。雨淋閥調試時，當報警水壓為0.05MPa時，水力警鈴應發出報警鈴聲。

④預作用裝置的調試參照濕式報警閥組和雨淋報警閥組的調試要求進行綜合調試。

2）聯動試驗應符合下列要求：

①濕式系統的聯動試驗，啟動一只噴頭或以0.94L/s~1.5L/s的流量從末端試水裝置處放水時，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號。

②預作用系統、雨淋系統、水幕系統的聯動試驗，可采用專用測試儀表或其他方式，對火災自動報警系統的各種探測器輸入模擬火災信號，火災自動報警控制器應發出聲光報警信號，并啟動自動噴水滅火系統；采用傳動管啟動的雨淋系統、水幕系統聯動試驗時，啟動1只噴頭，雨淋閥打開可調式減壓閥組，系統管網壓力開關或高位消防水箱流量開關動作，消防水泵啟動，并有相應的組件信號反饋。

③干式系統的聯動試驗，系統控制裝置設置為“自動”控制方式，啟動1只噴頭或模擬1只噴頭的排氣量排氣，報警閥、壓力開關、高位消防水箱流量開關、水力警鈴、系統管網壓力開關和消防水泵等應及時啟動，并發出相應信號。

考點6：年度檢測

（1）濕式報警閥組檢測操作步驟

①開啟系統（區域）末端試水裝置前，查看并記錄壓力表讀數；開啟末端試水裝置，待壓力表指針晃動平穩后，查看并記錄壓力表變化情況，出水壓力不應低于0.05 MPa。

②查看消防控制設備顯示的水流指示器、壓力開關和消防水泵的動作情況以及信號反饋情況。

③從末端試水裝置開啟時計時，測量消防水泵投入運行的時間，時間在5min內。

④在距離水力警鈴3m處，采用聲級計測量水力警鈴聲強值，不低于70dB。

⑤關閉末端試水裝置，系統復位，恢復到工作狀態。

（2）干式報警閥組檢測操作步驟

①緩慢開啟氣壓控制裝置試驗閥，小流量排氣；空氣壓縮機啟動后，關閉試驗閥，查看空氣壓縮機運行情況，核對其啟、停壓力。

②開啟末端試水裝置控制閥，同上查看并記錄壓力表變化情況。

③查看消防控制設備、排氣閱等，檢查水流指示器、壓力開關、流量開關、消防水泵、排氣閥入口的電動閥等動作及其信號反饋情況，以及排氣閥的排氣情況。

④從末端試水裝置開啟時計時，開啟末端試水裝置1 min 后，其出水壓力不得低于0.05 MPa。

⑤按照濕式報警閥組的要求測量水力警鈴聲強值。水力警鈴報警，水力警鈴聲強值不得低于70dB。

⑥關閉末端試水裝置，系統復位，恢復到工作狀態。

（3）預作用報警閥組檢測操作步驟

①緩慢開啟氣壓控制裝置試驗閥，小流量排氣；空氣壓縮機啟動后，關閉試驗閥，查看空氣壓縮機運行情況，核對其啟、停壓力。

②關閉預作用裝置入口的控制閥，消防控制設備輸出電磁閥控制信號，查看電磁閥動作情況，核查反饋信號的準確性。

③按照設計聯動邏輯，在同一防護區內模擬2類不同的火災探測報警信號，查看火災報警控制器火災報警、確認以及聯動指令發出情況，逐一檢查預作用裝置（雨淋報警閥）、電磁閥、電動閥、水流指示器、壓力開關和消防水泵的動作情況，以及排氣閥的排氣情況。

④按照濕式報警閥組的要求測量水力警鈴聲強值，不得低于70dB。

⑤打開末端試水裝置，待火災控制器確認火災2min后，讀取并記錄其壓力表數值，其出水壓力不低于0.05MPa。

⑥檢查火災報警控制器，對應現場各個組件啟動情況，核對電磁閥、電動閥、水流指示器以及消防水泵動作信號，反饋信號準確。

⑦關閉末端試水裝置，系統復位，恢復到工作狀態。

（4）雨淋報警閥組檢測操作步驟

①對于傳動管控制的雨淋報警閥組，查看并讀取其傳動管壓力表數值，核對傳動管壓力設定值；對于氣壓傳動管，按照干式系統的檢測操作步驟對其供氣裝置和氣壓控制裝置進行檢測。

②分別對現場控制設備和消防控制室的消防控制設備進行檢查，查看雨淋報警閥組的控制方式。

③對于傳動管控制的雨淋報警閥組，試驗前關閉報警閥系統側的控制閥，對傳動管進行泄壓操作，逐一查看報警閥、電磁閥、壓力開關和消防水泵等動作情況。

④對于火災探測器控制的雨淋報警閥組，試驗前關閉報警閥系統側的控制閥，在同一防護區內模擬2類不同的火災探測報警信號，查看火災報警控制器火災報警、確認以及聯動指令發出情況，逐一檢查報警閥、電磁閥、壓力開關和消防水泵等動作情況。

⑤并聯設置多臺雨淋報警閥時，按照“③”或者“④”的步驟，在不同防護區域進行測試，觀察各個防護區域?qū)?yīng)的雨淋報警閥組及其組件的動作情況。

⑥按照濕式報警閥組的要求測量水力警鈴聲強值，不得低于70dB。

⑦報警閥組動作后，檢查現場電磁閥、消防水泵與壓力開關的啟動情況，核對其反饋信號以及聯動控制邏輯關系。

⑧手動操作控制的水幕系統，關閉水源控制閥，反復操作現場手動啟、閉其系統控制閥。

⑨系統復位，恢復到工作狀態。

（5）末端試水裝置檢測操作步驟

①現場查看末端試水裝置的閥門、壓力表、試水接頭及排水管等外觀。

②關閉末端試水裝置，讀取并記錄其壓力表數值。

③開啟末端試水裝置的控制閥，待壓力表指針晃動平穩后，讀取并記錄壓力表數值。

④水泵自動啟動5min后，讀取并記錄壓力表數值，觀察其變化情況。

⑤關閉末端試水裝置，系統復位，恢復到工作狀態。

考點7：故障處理

（1）報警閥組漏水故障原因分析：①排水閥門未完全關閉。②閥瓣密封墊老化或者損壞。③系統側管道接口滲漏。④報警管路測試控制閥滲漏。⑤閥瓣組件與閥座之間因變形或者污垢、雜物阻擋出現不密封狀態。

（2）水力警鈴工作不正常故障原因分析：①產品質量問題或者安裝調試不符合要求。②控制口阻塞或者鈴錘機構被卡住。

（3）開啟測試閥，消防水泵不能正常啟動。故障原因分析：①壓力開關設定值不正確。②消防聯動控制設備中的控制模塊損壞。③水泵控制柜、聯動控制設備的控制模式未設定在“自動”狀態。

（4）系統測試不報警，故障原因分析：①消防用水中的雜質堵塞了報警管道上過濾器的濾網。②水力警鈴進水口處噴嘴被堵塞、未配置鈴錘或者鈴錘卡死。

（5）水流指示器故障原因分析：①槳片被管腔內雜物卡阻。②調整螺母與觸頭未調試到位。③電路接線脫落。
