注2：僅作個人學習座談之用，若有侵權，通告即刪

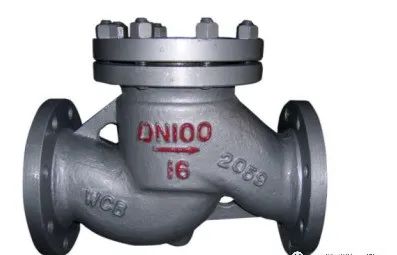

1.閥門

（1）作用：只容許介質向一個方向流動，并且制止反方向流動。避免流體在車禍狀況下倒流，保證流體向單一方向流動，保證了管路設備的安全。

（2）設置場所

①消防電機的進水口上應設閥門（宜選用水錘清除閥門）；

②穩壓泵進水口應設置消音閥門；

③高位消防水箱進水口應設置避免消防用水踏入低位消防水箱的閥門。

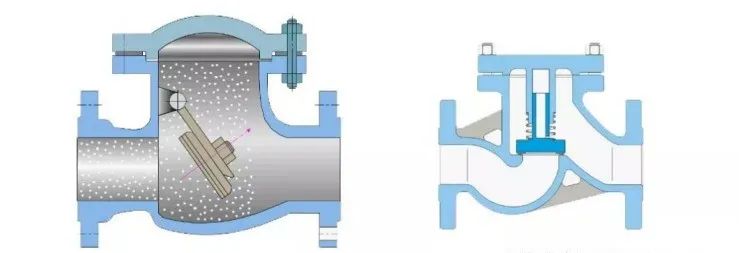

（3）原理：借助原本的凈重及介質，因而形成動作阻擋介質倒流

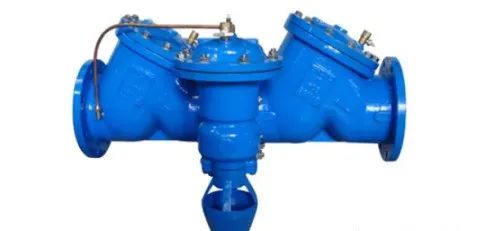

2.空氣隔間倒流避免器

（1）設置場所

消防電機從市政管網直接抽水時，應在消防電機進水口上設置有空氣隔間的倒流避免器。

（2）倒流避免器與閥門差別

倒流避免器主要適于避免水的回流。雖然其中所有或許的密封都無效，也可以保證不會發生倒逆流污染車禍，是保證總磷的專用技術舉措。而閥門主要適于保證水的雙向流動，避免水的回流。雖然沒有防污功耗，假如密封面壞了，就不能有效地避免水的逆流污染。故閥門不能取代倒流避免器。

（3）原理

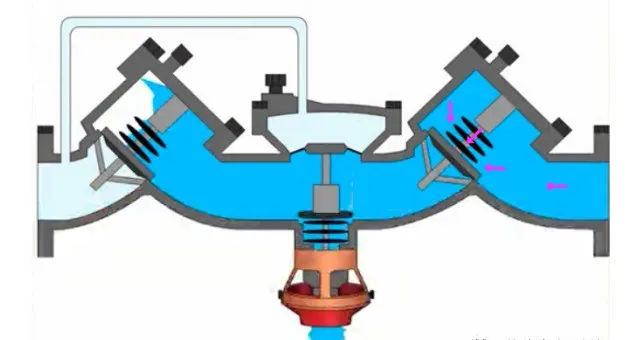

倒流避免器由兩個隔開的閥門和一個油壓傳動的泄水閥組成。正常狀況水閘壓力小于后邊腔壓力小于進水口壓力，這個壓差使泄水閥處于封閉情況，兩個閥瓣打開，管道正常供氣。

假如壓力異常，管道出現回流時，閥門關掉，當水閘壓力與后邊腔的壓力差大于一定值時，泄水閥打開。后邊腔的水就可以通過泄水閥排出閥外，同時補入大量空氣產生屏障隔間，避免介質倒流。雖然閥門密封條不密封，出水口或則噴頭的介質泄露流入后邊腔，也可以通過泄水閥排出閥外，保證上游自來水衛生安全。

3.水錘去除器

（1）設置場所

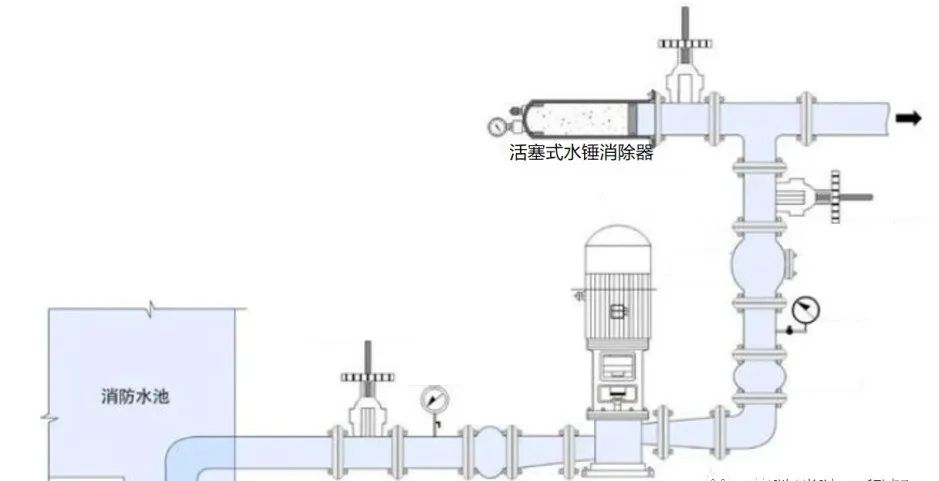

消防電機進水口上的閥門宜選用水錘清除閥門，當消防電機自來水高度超出24m時，應選用水錘清除器；

（2）作用

水錘清除器能在無需制止流體流動的狀況下，有效地清除各種流體在傳輸系統或許形成的水外錘和浪涌發生的不規則水擊波振蕩，因而達到清除具備破壞性的沖擊波，起到保護目的。

（3）工作原理

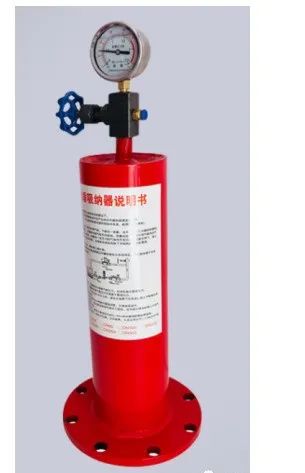

水錘清除器的內部有一密閉的容氣腔，上端為一活塞，當沖擊波傳到水錘清除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動。活塞運動的行程與容氣腔內的二氧化碳?jí)毫?、水擊波大小有關，活塞在一定壓力的二氧化碳和不規則水擊雙重作用下，做活塞運動，產生一個動態的平衡，那樣就有效地清除了不規則的水擊波振蕩。

4.水錘清除閥門

水錘清除閥門是指具備水錘清除功能的閥門，一般指緩閉式閥門。普通閥門關掉速率快，易形成水擊可調式減壓閥組，使壓力隨之上升，破壞管線和設備，噪音大。緩閉閥門解決了普通閥門迅速關掉帶給的問題，緩閉閥門具備緩開和緩閉及清除水錘的技術特點，實現了避免停泵時水錘的產生。不過水錘清除閥門只適用于自來水高度不小于24m的狀況，當消防電機自來水高度超出24m時，應選用水錘清除器；且水錘清除閥門和水錘清除器不須要同時設置。

5.減壓閥減壓閥是通過調節，將進口壓力減至某一還要的出口壓力，并借助介質原本的能量，使出口壓力手動保持穩定的球閥。按照工作原理和結構方式，減壓閥可分為比列式減壓閥和可調式減壓閥。（1）設置場所①分區供熱：超高層建筑當選用分區消防給水系統，且系統的工作壓力不小于2.40MPa時，可選用減壓閥減壓的方式分區供熱。建筑由一套消防電機同時加壓，上區的管網由電機直接加壓，下區超壓部份的管網運用減壓閥減壓供氣。②當消火栓栓唾沫壓小于0.70MPa時應當采取減壓舉措，減壓舉措可選用減壓閥減壓。（2）作用原理

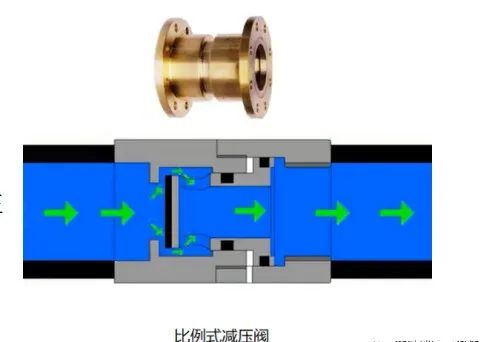

①比例式減壓閥：

比列式減壓閥是?種根據數值比列來控制閥后壓力的減壓閥，結構簡略，閥門只有一個活動部件活塞，運用活塞兩端截面積的不同，形成壓力差，實現減壓。

減壓閥的出口壓力與進口壓力成固定的比列關系，比值有2:1，3:1等且不能調整。其閥后壓力隨著閥前壓力的變化逐漸變化，因此閥后壓力并不是保持恒定，而是與閥前壓力保持一定的比值。當閥前壓力降低時，閥后壓力按比列也逐漸提高，反之閥前壓力增加時，閥后壓力按比列逐漸減少，保持減壓閥進出口壓力比值不變。當沒有流量時，閥門完全關閉，實現減靜壓。

比列式減壓閥門積小，安裝便于，售價低，較差應用在系統的加壓分區供熱中。

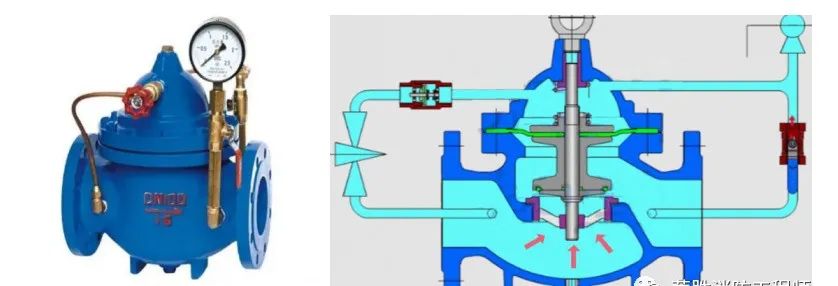

②可調式穩壓減壓閥：可調式穩壓減壓閥與比列式減壓閥的差別是，可調式穩壓減壓閥當進口壓力有一定升幅變化時，其出口壓力只是相對穩定的，且出口壓力可以在一定范圍內連續調整?？烧{(diào)式減壓閥按結構方式又分為先導式減壓閥和直接作用式減壓閥?！は葘?dǎo)式減壓閥：先導式減壓閥由水力控制主閥、先導閥等部件組成，先導閥感應出口壓力，按照出口壓力調節控制腔壓力，控制閥瓣開度，通過改變節流面積，讓管線系統中的流速及流體的動能發生改變，形成不同程度的壓力損失后來，達到管線內部減壓的目的并維持閥后壓力的穩定。當出口壓力大于設定值時，先導閥下腔的壓力增加，調節彈簧推進襯套下移，先導閥開度減小，主閥控制腔壓力增加，閥瓣開度降低，閥口壓力降低。反之，當出口壓力小于設定值時，先導閥下腔壓力下降，先導閥開度降低，主閥控制腔壓力下降，閥瓣開度降低，閥后壓力增加。在先導式減壓閥中，調節先導閥的彈簧即可設定出口壓力。先導式減壓閥的結構相對復雜，售價較高，適用于大口徑減壓閥場所。

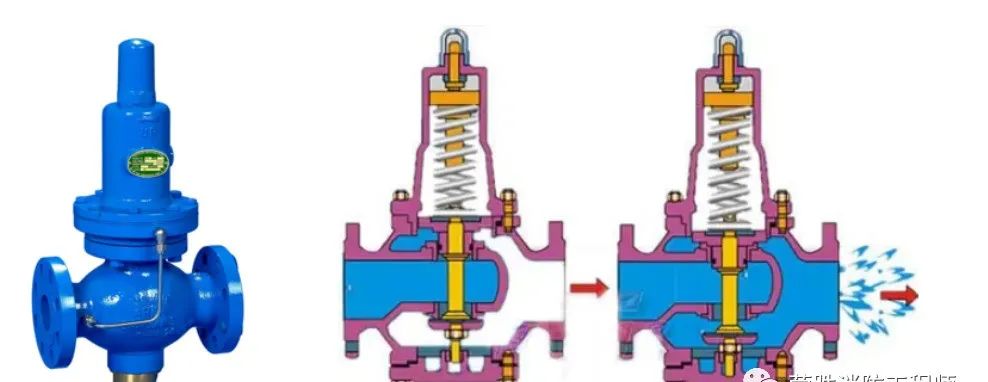

·直接作用式減壓閥：直接作用式減壓閥，是運用出口壓力變化直接控制閥瓣運動。彈簧向上施加的壓力和出口水流壓力向下施加的壓力產生壓力差，直接驅動控制球閥開度，實現出口壓力的穩定加壓。通過調節彈簧力度，可以調節閥后壓力值。直接作用式減壓閥的容積小，售價低，較差應適于小孔徑場所。

（3）設置要求選用減壓閥減壓分區供熱時應符合下述規定：·消防給水所選用的減壓閥功耗應安全靠譜，并應滿足消防給水的要求；·減壓閥應按照消防給水設計流量和壓力選擇，且設計流量應在減壓閥流量壓力特征曲線的有效段內，并驗算在150%設計流量時，減壓閥的出口動壓不應大于設計值的65%；·每一供氣分區應設不多于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥；·減壓閥僅應設置在雙向流動的供水管上，不應設置在有單向流動的輸水干管上；·減壓閥宜選用比列式減壓閥，當超出1.20MPa時，宜選用先導式減壓閥；·減壓閥的閥前閥后壓力比值不宜小于3:1，當一級減壓閥減壓不能滿足要求時，可選用減壓閥串聯減壓，但串聯減壓不應小于兩級，第二級減壓閥宜選用先導式減壓閥，閥前后壓力差不宜超出0.40MPa；·減壓閥后應設置安全閥，安全閥的開啟壓力應能滿足系統安全可調式減壓閥組，且不應影響系統的自來水安全性。6.手動進氣閥（1）設置場所：消防給水系統管線的最低點處宜設置手動進氣閥。（2）原理：當系統中有二氧化碳溢出時，氣感受沿著管線向下爬，最終集聚在系統的最低點，而手動進氣閥安裝在系統最低點，當二氧化碳踏入進氣閥閥腔集聚在進氣閥下部，隨著閥內二氧化碳增多，壓力上升，當二氧化碳?jí)毫π∮谙到y(tǒng)壓力時，氣感受使腔內海面回升，浮筒隨水位一起增長，打開進氣口；二氧化碳排盡后，水位上升，浮筒也逐漸上升，關掉進氣口。

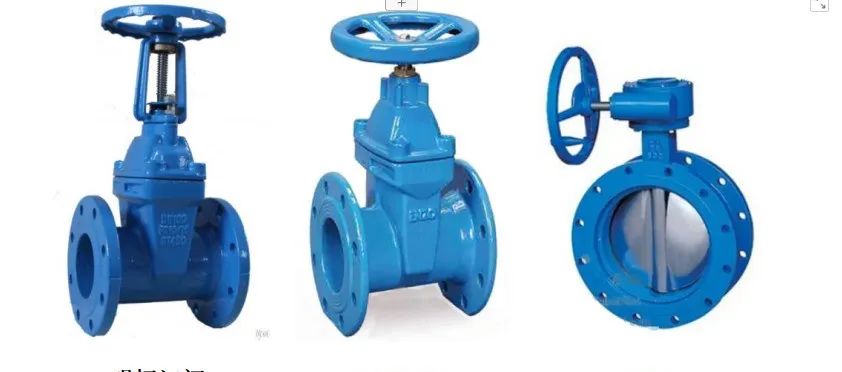

7.球閥選型：

消防電機的吸水管

應設置明桿閥門或帶自鎖裝置的閥門或設有開啟刻度和標識的暗桿球閥；當孔徑超出DN300時，宜設置電動球閥；

消防電機的進水口

應設閥門、明桿閥門或帶自鎖裝置的閥門；當孔徑小于DN300時，宜設置電動球閥；

穩壓泵吸水管

應設置明桿閥門

穩壓泵進水口

應設置消音閥門和明桿閥門

地埋管線

宜選用帶啟閉刻度的暗桿閥門當設置在閥體井內時可選用耐磨蝕的明桿閥門

室外架空管線

宜選用閥門、明桿閥門或帶啟閉刻度的暗桿閥門等

室內架空管線

宜選用帶啟閉刻度的暗桿閥門或耐磨蝕的明桿閥門
