9.3減壓設施

9.3.1減壓孔板應符合下述規定：

1應設在半徑不大于50mm的水平直管段上，前后管段的厚度均不宜大于該管段半徑的5倍；

2孔口半徑不應大于設置管段半徑的30％，且不應大于20mm；

3應選用鑄鐵薄板制做。

9.3.2節流管應符合下述規定：

1半徑宜按上游管段半徑的1/2確定；

2厚度不宜大于1m；

3節流管內水的平均流速不應小于20m/s。

9.3.3減壓孔板的水頭損失，應按下式估算：

式中：

Hk——減壓孔板的水頭損失（10-2MPa）；

Vk——減壓孔板后管線內水的平均流速（m/s）；

ξ——減壓孔板的局部阻力系數，取值應按本規范附表D確定。

9.3.4節流管的水頭損失，應按下式估算：

式中：

Hg——節流管的水頭損失（10-2MPa）；

ζ——節流管中漸縮管與漸擴管的局部阻力系數之和，取值0.7；Vg——節流管內水的平均流速（m/s）；

dg——節流管的估算直徑，取值應按節流管直徑減1mm確定；

L——節流管的寬度。

9.3.5減壓閥的設置應符合下述規定：

1應設在報案閥組入口前；

2入口前應設過濾器，且易于排污；

3當連結兩個及以上報案閥組時，應設置備用減壓閥；

4平行設置的減壓閥，水流方向宜向上；

5比列式減壓閥宜平行設置，可調式減壓閥宜水平設置；

6減壓閥前后應設控制閥和壓力表可調式減壓閥，當減壓閥主閥門自身帶有壓力表時可調式減壓閥，可不設置壓力表；

7減壓閥和前后的閥體宜有保護或鎖定調節配件的裝置。

條文說明

9.3.1本條規定了對設置減壓孔板管段的要求。要求減壓孔板選用鑄鐵板制做，按常規確定的孔板長度：Φ50～80mm時，δ＝3mm；Φ100～150mm時，δ＝6mm；Φ200mm時，δ＝9mm。減壓孔板的結構示意圖見圖22。

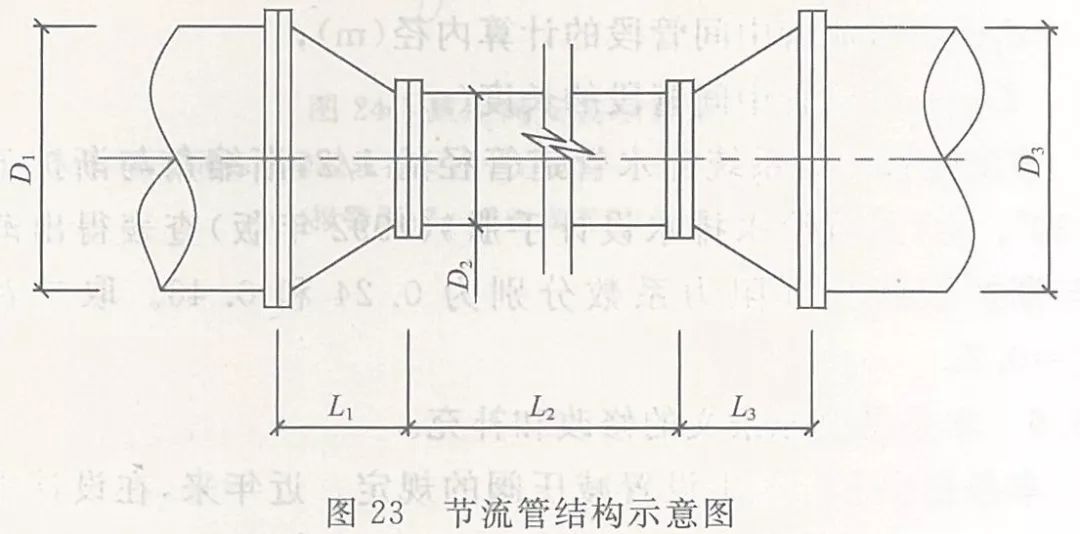

9.3.2節流管的結構示意圖見圖23。L1=D1,L3=D3。

9.3.3本條規定了減壓孔板水頭損失的估算公式。標準孔板水頭損失的估算，有各式不同的估算公式。經過反復比較，本規范采用1985年版《給水排水設計指南》第二冊中介紹的公式，此公式與《工程流體電學》（華北工大學李詩久編著）、《流體電學及流體機械》（華北工學校李富成編著）、《供暖通風設計指南》及1985年版《給水排水設計指南》中介紹的公式估算結果相似。

9.3.4本條規定了節流管水頭損失的估算公式。節流管的水頭損失包括漸縮管、中間管段與漸擴管的水頭損失。

即：Hj＝Hj1＋Hj2（9）

式中Hj——節流管的水頭損失（10-2MPa）；

Hj1——漸縮管與漸擴管水頭損失之和（10-2MPa）；

Hj2——中間管段水頭損失（10-2MPa）。

漸縮管與漸擴管水頭損失之和的估算公式為：

后邊管段水頭損失的估算公式為：

式中Vj——節流管后邊管段內水的平均流速（m/s）

ζ——漸縮管與漸擴管的局部阻力系數之和

dj——節流管后邊管段的估算直徑

L——節流管后邊管段的寬度

節流管內徑為系統配水管道內徑的1/2，漸縮角與漸擴角取α=30°。由《建筑給水排水設計指南》（1992年版）查表得出漸縮管與漸擴管的局部阻力系數分別為0.24和0.46。

取兩者之和ζ=0.7。

9.3.5本條是對原條文的更改和補充。

本條提出了系統中設置減壓閥的規定。近些年來，在設計中選用減壓閥作為減壓舉措的早已較為普遍。

本條規定：

第1款為了保證系統靠譜動作，除水流指示器入口準許安裝訊號閥外，報案閥出口管線上不得隨便安裝其他閥件，所以要求減壓閥應設置在報案閥入口前；

第2款為了避免堵塞，要求減壓閥入口前設過濾器；

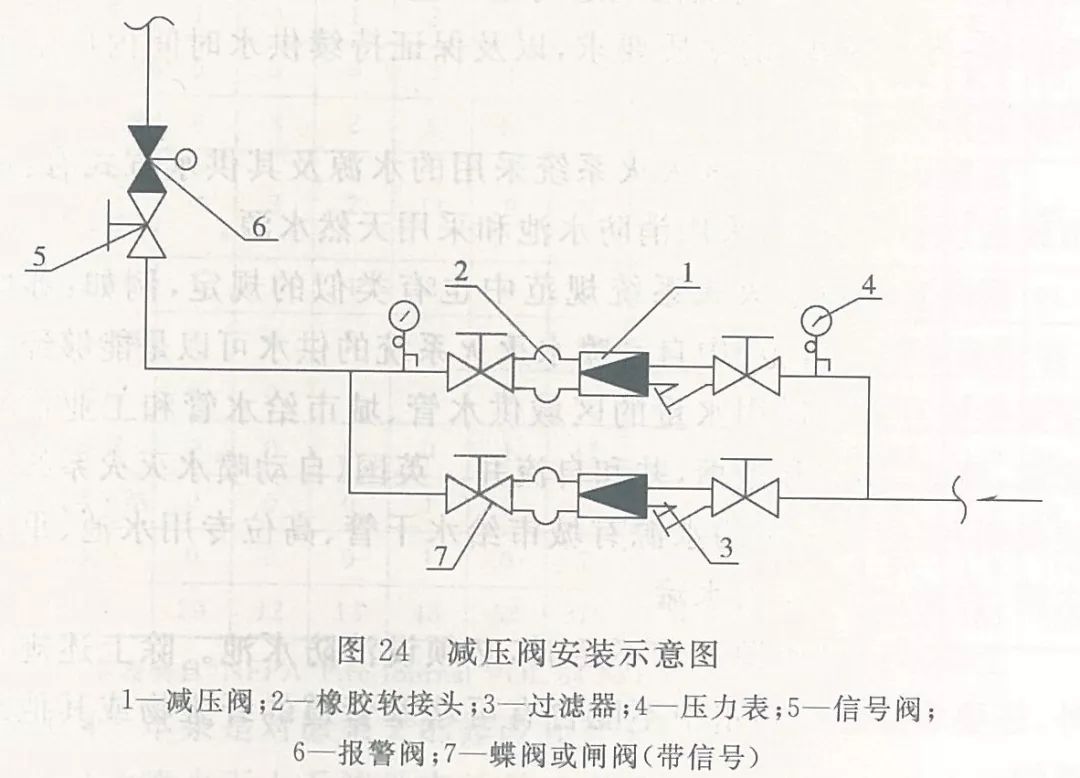

第3款是指出為檢修時不取締系統，與并聯安裝的報案閥連結的減壓閥應設有備用的減壓閥（見圖24）；

第4款的目的是為了保證減壓閥穩定正常的工作，當平行安裝時，要求按水流方向向上安裝；

第6款規定當減壓閥主閥門自身帶有壓力表時，可不設置壓力表。
