9.3 減壓設施

9.3.1 減壓孔板應符合下列規定： 1 應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍； 2 孔口直徑不應小于設置管段直徑的30％，且不應小于20mm； 3 應采用不銹鋼板材制作。9.3.2 節流管應符合下列規定： 1 直徑宜按上游管段直徑的1/2確定； 2 長度不宜小于1m； 3 節流管內水的平均流速不應大于20m/s。9.3.3 減壓孔板的水頭損失，應按下式計算：

式中：Hk——減壓孔板的水頭損失（10-2MPa）； Vk——減壓孔板后管道內水的平均流速（m/s）；

ξ——減壓孔板的局部阻力系數，取值應按本規范附錄D確定。9.3.4 節流管的水頭損失，應按下式計算：

式中：Hg——節流管的水頭損失（10-2MPa）； ζ ——節流管中漸縮管與漸擴管的局部阻力系數之和，取值0.7； Vg——節流管內水的平均流速（m/s）； dg ——節流管的計算內徑，取值應按節流管內徑減1mm確定； L ——節流管的長度。9.3.5 減壓閥的設置應符合下列規定： 1 應設在報警閥組入口前； 2 入口前應設過濾器，且便于排污； 3 當連接兩個及以上報警閥組時，應設置備用減壓閥； 4 垂直設置的減壓閥，水流方向宜向下； 5 比例式減壓閥宜垂直設置，可調式減壓閥宜水平設置； 6 減壓閥前后應設控制閥和壓力表，當減壓閥主閥體自身帶有壓力表時，可不設置壓力表； 7 減壓閥和前后的閥門宜有保護或鎖定調節配件的裝置。

條文說明9.3 減壓設施

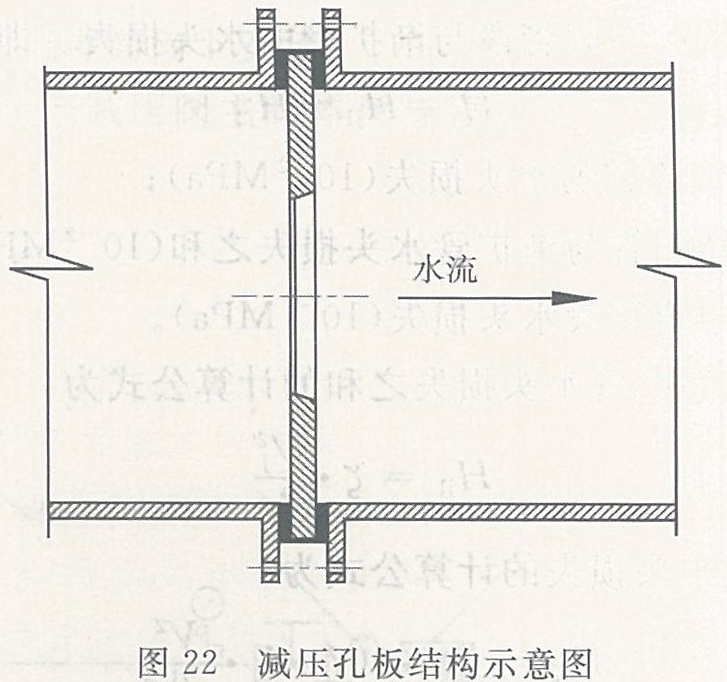

9.3.1 本條規定了對設置減壓孔板管段的要求。要求減壓孔板采用不銹鋼板制作不銹鋼減壓閥，按常規確定的孔板厚度：Φ50～80mm時，δ＝3mm；Φ100～150mm時，δ＝6mm；Φ200mm時，δ＝9mm。減壓孔板的結構示意圖見圖22。

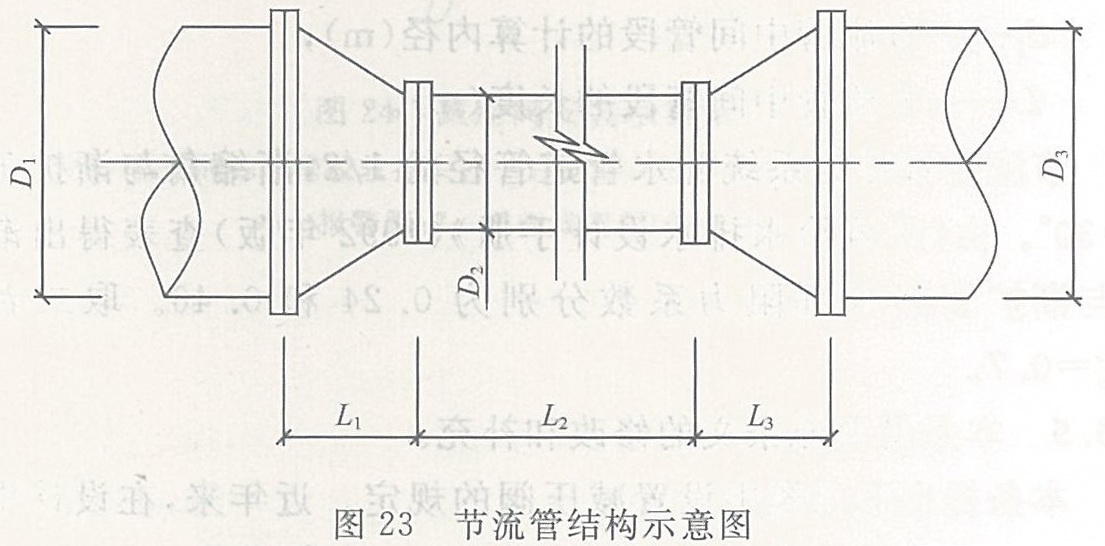

9.3.2 節流管的結構示意圖見圖23。

L1=D1,L3=D3。

9.3.3 本條規定了減壓孔板水頭損失的計算公式。標準孔板水頭損失的計算，有各種不同的計算公式。經過反復比較，本規范選用1985年版《給水排水設計手冊》第二冊中介紹的公式，此公式與《工程流體力學》（東北工學院李詩久主編）、《流體力學及流體機械》（東北工學院李富成主編）、《供暖通風設計手冊》及1985年版《給水排水設計手冊》中介紹的公式計算結果相近。

9.3.4 本條規定了節流管水頭損失的計算公式。節流管的水頭損失包括漸縮管、中間管段與漸擴管的水頭損失。即：

Hj＝Hj1＋Hj2 （9）式中 Hj —— 節流管的水頭損失（10-2MPa）；

Hj1 —— 漸縮管與漸擴管水頭損失之和（10-2MPa）；

Hj2 —— 中間管段水頭損失（10-2MPa）。

漸縮管與漸擴管水頭損失之和的計算公式為：

中間管段水頭損失的計算公式為：

式中 Vj —— 節流管中間管段內水的平均流速（m/s）

ζ —— 漸縮管與漸擴管的局部阻力系數之和

dj —— 節流管中間管段的計算內徑

L —— 節流管中間管段的長度

節流管管徑為系統配水管道管徑的1/2，漸縮角與漸擴角取α=30°。由《建筑給水排水設計手冊》（1992年版）查表得出漸縮管與漸擴管的局部阻力系數分別為0.24和0.46。取二者之和ζ=0.7。

9.3.5 本條是對原條文的修改和補充。

本條提出了系統中設置減壓閥的規定。近年來，在設計中采用減壓閥作為減壓措施的已經較為普遍。本條規定：

第1款為了保證系統可靠動作，除水流指示器入口允許安裝信號閥外不銹鋼減壓閥，報警閥出口管道上不得隨意安裝其他閥件，因此要求減壓閥應設置在報警閥入口前；

第2款為了防止堵塞，要求減壓閥入口前設過濾器；

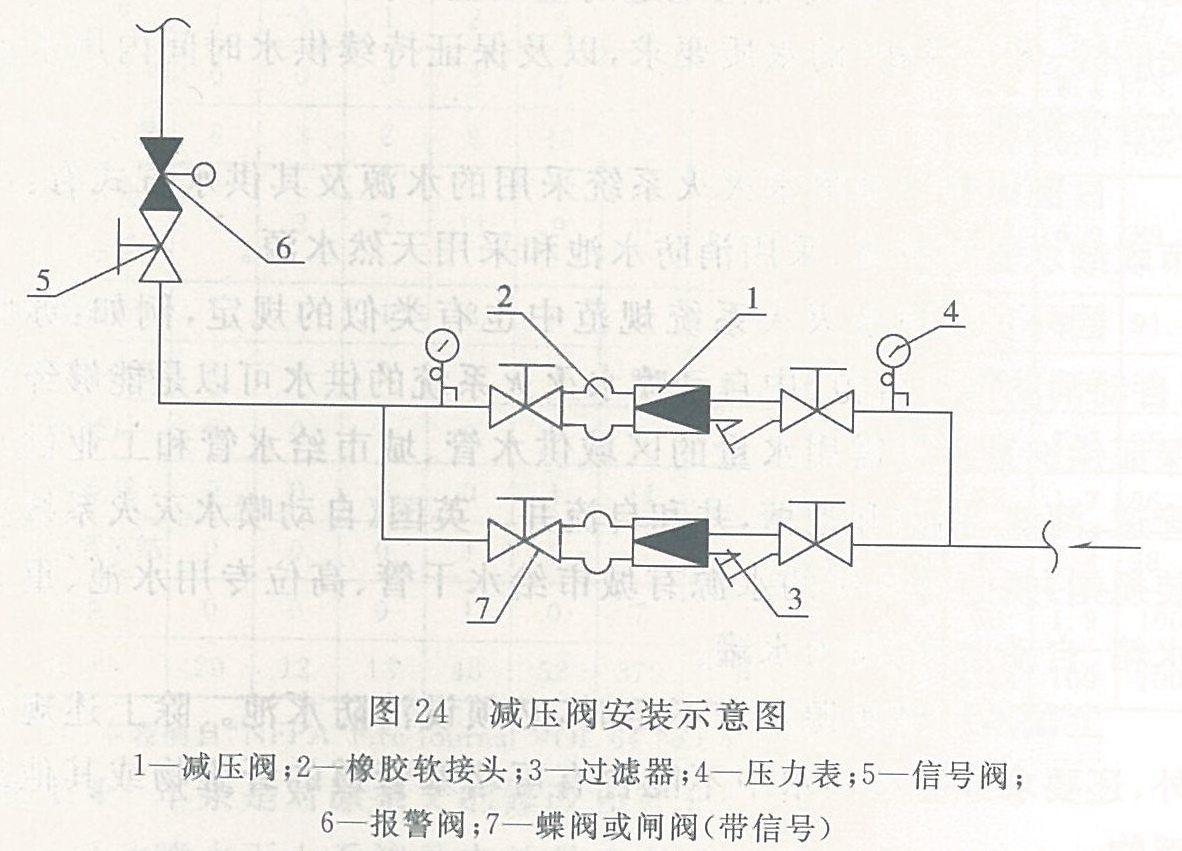

第3款是強調為檢修時不關停系統，與并聯安裝的報警閥連接的減壓閥應設有備用的減壓閥（見圖24）；

第4款的目的是為了保證減壓閥穩定正常的工作，當垂直安裝時，要求按水流方向向下安裝；

第6款規定當減壓閥主閥體自身帶有壓力表時，可不設置壓力表。
