第二篇消防設施

第一章消防給水及消防栓系統

考點1：消防電機的設置

（1）下述狀況下可不設備用泵：建筑高度大于54m的別墅榻榻米外消防給水設計流量大于或等于25L/s的建筑；室外消防給水設計流量大于等于10L/s時。

（2）消防電機吸水管布置要求：吸水管宜選用自灌式吸水。吸水管應選用管頂平接的形式，吸水管的異徑管應選用偏心異徑管。每臺消防泵應設獨立的吸水管。消防電機的吸水管上應設置明桿閥門或帶自鎖裝置的閥門。消防電機吸水管應設置壓力表。消防電機的吸水管穿越消防魚池時，應選用柔性套管。

（3）消防電機進水口布置要求：每臺消防泵應設獨立的出水口，且應設不多于兩條進水口與供水管或室外環型管網相連結。在電機的進水口上應設閥門、閘閥或閥門和壓力表。進水口上還應設DN65的試水管件。

（4）消防電機的啟動裝置：消防電機的啟動有手動啟動和自動啟動兩種形式。消防電機應由消防電機出水干管上設置的壓力繼電器、高位消防水箱進水口上的流量繼電器，或報案閥壓力繼電器等繼電器訊號直接手動啟動。消防水水廠內的壓力繼電器宜引進消防電機控制柜內。消火栓按鍵不宜作為直接啟動消防泵的繼電器，但可作為發出報案訊號的繼電器或啟動濕式消火栓系統的迅速啟閉裝置等。穩壓泵應由消防給水管網或氣壓水罐上設置的穩壓泵手動啟停泵壓力繼電器或壓力變送器控制。

（5）室外消防給水管線的設置：室外消火栓系統管網應布置成鏈狀，當室內消火栓設計流量不小于20L/s（但建筑高度超出50m的別墅除外），且室外消火栓不少于10個時，可布置成枝狀。室外消火栓豎管孔徑應按照豎管最低流量經估算確定，但不應大于DN100。室外消火栓豎管應保證檢修管線時關掉停用的豎管不少于1根，當豎管少于4根時，可關掉不相鄰的兩根；每根立管上下兩端與自來水干管相接處應設置管件。室外消火栓給水管網宜與手動噴水等其他水滅火系統的管網分開設置；當合用消防泵時，自來水管道沿水流方向應在報案閥前分開設置。超高層民用建筑室外消防給水系統管線應與生活、生產給水系統分開獨立設置。室外消火栓給水型材一般選用熱不銹鋼鐵管。

考點2：減壓閥的設置要求

減壓閥的設置要求：減壓閥應設置在報案閥組入口前，當連結兩個及以上報案閥組時，應設置備用減壓閥。減壓閥的進口處應設置過濾器，過濾器和減壓閥前后應設壓力表，過濾器前和減壓閥后應設置控制管件。減壓閥后應設置壓力實驗排水閥。平行安裝的減壓閥，水流方向宜向上。比列式減壓閥宜平行安裝，可調式減壓閥宜水平安裝。

考點3：電機接合器的設置場所

1）超高層民用建筑；2）設有消防給水的別墅、超過五層的其他單層民用建筑；3）少于2層或建筑面積小于10000㎡的地下或半地下建筑(室)、室內消火栓設計流量小于10L/s平戰結合的民防安裝工程；4）超高層工業建筑和少于四層的單層工業建筑；5）城市交通隧洞。手動噴水滅火系統、水噴霧滅火系統、泡沫滅火系統和固定消防炮滅火系統等水滅火系統，均應設置消防電機接合器。

考點4：穩壓泵的設計壓力

穩壓泵的設計壓力應滿足手動啟動和管網飽含水的要求；②穩壓泵的設計壓力應保持系統手動啟泵壓力設置點處的壓力在準工作狀態時小于系統設置手動啟泵壓力值，且降低值宜為0.07MPa-0.10MPa；穩壓泵的設計壓力應保持系統最不利點處水滅火設施的在準工作狀態時的壓力小于該處的靜水壓，且降低值不應大于0.15MPa。【提醒：結合手冊，轉換成壓力估算，請掃條形碼并回復“小圖冊”】

考點4：穩壓泵的設計壓力

1）穩壓泵的設計流量應符合下述規定：

①穩壓泵的設計流量不應大于消防給水系統管網的正常泄露量和系統手動啟動流量；

②消防給水系統管網的正常泄露量應按照管線材質、接口方式等確定，當沒有管網泄露量數據時，穩壓泵的設計流量宜按消防給水設計流量的1%～3%計，且不宜大于1L/s；

③消防給水系統所選用報案閥壓力繼電器等手動啟動流量應依照產品確定。

2）穩壓泵的設計壓力應符合下述要求：

①穩壓泵的設計壓力應滿足系統手動啟動和管網富有水的要求；

②穩壓泵的設計壓力應保持系統手動啟泵壓力設置點處的壓力在準工作狀態時小于系統設置手動啟泵壓力值，且降低值宜為0.07MPa～0.10MPa；

③穩壓泵的設計壓力應保持系統最不利點處水滅火設施在準工作狀態時的靜水壓力應小于0.15MPa。

重點解讀

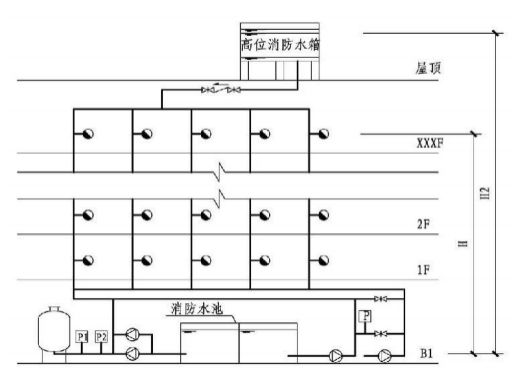

圖3-1-18穩壓泵設計壓力確定（一）

①穩壓泵啟泵壓力P1＞15－H1，且≥H2+7。

②穩壓泵停泵壓力P2=P1/0.80。

③消防泵啟泵壓力P=P1+H1+H-7。

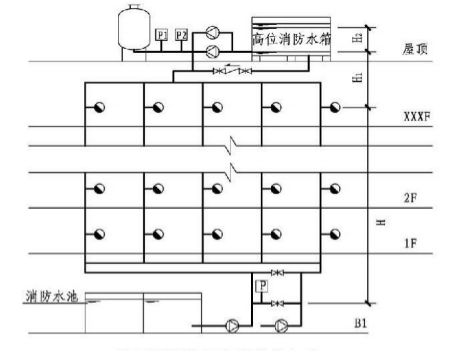

圖3-1-19穩壓泵設計壓力確定（二）

①穩壓泵啟泵壓力P1＞H+15可調式減壓閥組，且≥H2+10。

②穩壓泵停泵壓力P2=P1/0.85。

③消防泵啟泵壓力P=P1-（7～10）。

④當穩壓泵從低位水箱吸水時，提示1～3中的參數仍適用，但穩壓泵殼的承壓能力應不大于停泵壓力P1的1.5倍。

4）設置穩壓泵的臨時高壓消防給水系統應設置避免穩壓泵經常啟停的技術舉措，當選用氣壓水罐時，其調節體積應按照穩壓泵啟泵次數不小于15次/h估算確定，但有效儲水體積不宜大于150L。

5）穩壓泵吸水管應設置明桿閥門，穩壓泵進水口應設置消音閥門和明桿閥門。

6）穩壓泵應設置備用泵。

考點5：消防魚池

（1）消防池子的設置場所：①當生產、生活用水量達到最大時，市政給水管網或引進管不能滿足室外、外消防用水量時；②當選用一路消防自來水或只有一條引進管，且室內消火栓設計流量小于20L/s或建筑高度小于50m時；③市政消防給水設計流量大于建筑的消防給水設計流量時。

（2）消防池子的設置要求：消防池子的總蓄水有效體積小于500m3時，宜設兩格能獨立使用的消防魚池，并應設置滿足最低有效水位的連通管；但當小于1000m3時，應設置能獨立使用的兩座消防魚池，每座消防魚池應設置獨立的出水口，并應設置滿足最低有效水位的連通管。對于消防魚池，當消防用水與其他用水合用時，應有保證消防用水不被他用的技術舉措。消防池子的保濕時間不宜超出48h。

考點6：消防用水量的估算

（1）大火沿襲時間

甲乙丙類民房、倉庫：3.0h；丁戊類民房、倉庫：2.0h。

超高層建筑中的商業樓、展覽樓、綜合樓，建筑高度小于50m的財貿金融樓、圖書館、書庫、重要的檔案樓、科研樓和初級酒店：3.0h；其他公共建筑、住宅：2.0h

（2）建筑內適于防火分隔的防火分隔水簾和防護冷卻水簾的大火沿襲時間，不應大于防火分隔水簾或防護冷卻火幕設置部位外墻的耐火極限。

（3）當建筑物室外設有手動噴水滅火系統、水噴霧滅火系統、泡沫滅火系統或固定消防炮滅火系統等一種或兩種以上手動水滅火系統全保護時，超高層建筑當高度不少于50m且室外消火栓設計流量超出20L/s時，其室外消火栓設計流量可按規范提高5L/s；單層建筑室外消火栓設計流量可提高50%，但不應大于lOL/s。

考點7：低位消防水箱

（1）室外選用臨時高壓消防給水系統時，低位消防水箱的設置應符合下述規定：①高層民用建筑、總建筑面積小于10000㎡且層數少于2層的公共建筑和其他重要建筑，應當設置低位消防水箱；②其他建筑應設置低位消防水箱，但當設置低位消防水箱確有困難，且輔以安全靠譜的消防給水方式時，可不設低位消防水箱，但應設穩壓泵；③當市政供水管網的供熱能力在滿足生產、生活最大小時用水量后，仍能滿足早期大火所需的消防流量和壓力時，市政直接自來水可取代低位消防水箱。

（2）低位消防水箱的有效體積和靜水壓力

建筑性質

建筑高度

（m）

有效體積

（m3）

靜水壓力

（MPa）

公共建筑

一類超高層公共建筑

＞150

≥100

≥0.15

＞100

≥50

-

≥36

≥0.10

單層公共建筑、二類超高層公共建筑

-

≥18

≥0.07

別墅建筑

一類超高層別墅

＞100

≥36

≥0.07

-

≥18

二類超高層別墅

-

≥12

單層別墅

＞21

≥6

工業建筑

室外消防給水設計流量≤25L/s

≥12

-

室外消防給水設計流量＞25L/s

≥18

-

建筑容積≥3

-

-

≥0.10

建筑容積＜3

-

-

≥0.07

商場建筑

總建筑面積＞2且＜3000m2

≥36

-

總建筑面積＞2

≥50

-

注：①當商場建筑與一類超高層公共建筑規定不一致時，應取其最大值。

②當?shù)臀幌浪洳荒軡M足本表的靜壓要求時，應設穩壓泵。

考點8：室內消火栓系統

室內消火栓宜沿建筑周圍均勻布置，且不宜集中布置在建筑兩側；建筑消防撲滅面兩側的室內消火栓數目不宜超過2個。

考點9：室外消火栓系統

（1）室外環境濕度不高于4℃，且不低于70℃的場所，應選用干式室外消火栓系統。室外環境氣溫高于4℃或低于70℃的場所，宜選用濕式消火栓系統。建筑高度不小于27m的單層別墅建筑設置室外干式消火檢系統確有困難時，可設置濕式消防豎管。

（2）濕式消火栓系統的充水時間不應小于5min，并應符合下述規定：①在自來水干管上宜設濕式報案閥、雨淋閥或電磁閥、電動閥等迅速啟閉裝置；當選用電動閥時開啟時間不應少于30s；②當選用雨淋閥、電磁閥和電動閥時，在消火栓箱處應設置直接開啟迅速啟閉裝置的自動按鍵；③在系統管線的最高處應設置迅速進氣閥。

（3）應選用DN65的室外消火栓，并可與消防膠管卷盤或輕便水龍設置在同一箱體內。配置公稱外徑65mm有內襯里的消防水帶，厚度不宜超出25.0m；宜配置噴管當量半徑16mm或19mm的消防水槍。

（4）設置室外消火栓的建筑，包括設備層在內的各層均應設置消火栓。室外消火栓的布置應滿足同一平面有2支消防水槍的2股充實火柱同時達到任何部位的要求，但建筑高度大于或等于24.Om且容積大于或等于5000m3的單層庫房、建筑高度大于或等于54m且每單元設置一部疏散走道的別墅，以及《消水規》表3.5.2中規定可選用1支消防水槍的場所，可選用1支消防水槍的1股充實火柱抵達室外任何部位。

（5）室外消火栓宜按直線距離估算其布置寬度，對于消火栓按兩支消防水槍的兩股充實火柱布置的建筑物，消火栓的布置寬度不應小于30.0m；對于消火栓按一支消防水槍的一股充實火柱布置的建筑物，消火栓的布置寬度不應小于50.0m。

（6）消火栓栓口動壓力不應小于0.50MPa，當小于0.70MPa時，應當設置減壓裝置。超高層建筑、廠房、庫房榻榻米內凈空高度超出8m的民用建筑等場所，消火栓栓口動壓不應大于0.35MPa,且消防水槍充實火柱應達到13m；其他場所的消火栓栓口動壓不應大于0.25MPa，且消防水槍充實火柱應達到10m。

考點10：分區供熱

（1）符合下述條件時，消防給水系統應分區供熱：①系統工作壓力小于2.40MPa；②消火栓栓口處靜壓小于1.OMPa；③自動水滅火系統報案閥處的工作壓力小于1.60MPa或噴嘴處的工作壓力小于1.20MPa。

（2）分區供熱方式可選用消防電機并行或串聯、減壓水箱和減壓閥減壓的方式，但當系統的工作壓力小于2.40MPa時，應選用消防電機串聯或減壓水箱分區供熱方式。

（3）選用消防電機串聯分區供熱：當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱。串聯轉輸水箱的溢流管宜連結到消防魚池。消防電機從低區到高區應能依次次序啟動。應在串聯消防電機進水口上設置減壓型倒流避免器。

（4）選用減壓閥減壓分區供熱時：每一供氣分區應設不多于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥。減壓閥僅應設置在雙向流動的供水管上，不應設置在單向流動的輸水干管上。減壓閥宜選用比列式減壓閥，當超出1.20MPa時，宜選用先導式減壓閥。減壓閥的閥前閥后壓力比值不宜小于3:1，當一級減壓閥減壓不能滿足要求時，可選用減壓閥串聯減壓，但串聯減壓不應小于兩級，第二級減壓閥宜選用先導式減壓閥，閥前后壓力差不宜超出0.40MPa。減壓閥后應設置安全閥。

（5）選用減壓水箱減壓分區：減壓水箱的有效體積不應大于18m3，且宜分為兩格；減壓水箱應有兩條進、出水管，且每條進、出水管應滿足消防給水系統所需消防用水量的要求；減壓水箱進水管應設置防沖擊和溢水的技術舉措，并宜在進水管上設置緊急關掉球閥，溢流水宜回流到消防魚池。

考點11：管網試壓

（1）當系統設計工作壓力等于或大于1.0MPa時，水壓硬度實驗壓力應為設計工作壓力的1.5倍，并不應高于1.4MPa；當系統設計工作壓力小于1.0MPa時，水壓硬度實驗壓力為該工作壓力加0.4MPa（鐵管）；

（2）水壓硬度實驗的檢測點應設在系統管網的最高點。對管網注水時，應將管網內的空氣排凈，并平緩降壓，達到實驗壓力后，穩壓30min后，管網無泄露、無變型，且壓力降不小于0.05MPa；

水壓嚴密性實驗在水壓硬度實驗和管網沖洗合格后進行。實驗壓力為設計工作壓力，穩壓24h，應無泄露；

（3）氣壓嚴密性實驗的介質宜選用空氣或氧氣，實驗壓力應為0.28MPa,且穩壓24h，壓力降不小于0.01MPa。

考點12：系統維護管理

每日應模擬消防電機手動控制的條件手動啟動消防電機運轉一次可調式減壓閥組，且手動記錄手動巡檢狀況，每月應檢查記錄；每月應自動啟動消防電機運轉一次，并檢測電業電源的狀況。每月對氣壓水罐的壓力和有效體積等進行一次檢查。每季度規避消防電機的出流量和壓力進行一次實驗。

每季度對系統所有的末端試水閥和報案閥的放水實驗閥進行一次放水實驗，并應檢測系統啟動、報警功能以及出水狀況是否正常。
