關于減壓閥，大家了解多少呢？

減壓閥在生活中很常見，主要用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。那減壓閥的知識大家了解嗎？

最常見的減壓閥究竟如何選用？國內外減壓閥優勢對比？

快來，一睹為快?。?！

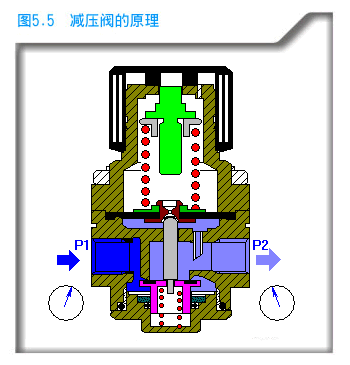

1、減壓閥如何工作

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身能量，使出口壓力自動保持穩定的閥門。

減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

2、三種減壓閥你了解嗎？

減壓閥產品繁多，目前：作用式減壓閥、活塞式減壓閥、薄膜式減壓閥在市場上用到的比較普遍。

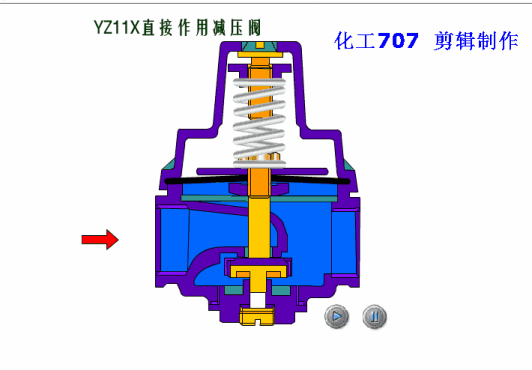

1、作用式減壓閥

最簡單的減壓閥，直接作用式減壓閥，帶有平膜片或波紋管。因?yàn)樗仟?dú)立的，因此無需在下游安裝外部傳感線。

它是三種減壓閥中體積最小、使用最經濟的一種，專為中低流量設計。直接作用式減壓閥的精確度通常為下游設定點的+/-10%。

2、活塞式減壓閥

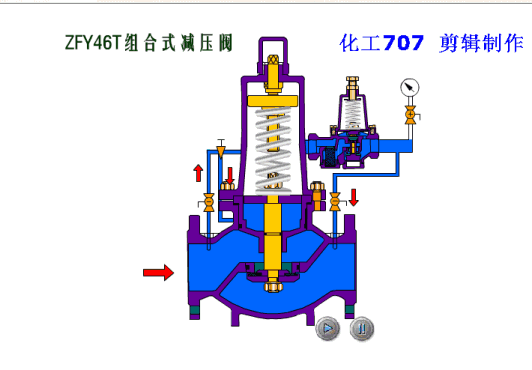

該類型的減壓閥集兩種閥導閥和主閥于一體。導閥的設計與直接作用式減壓閥類似。

來自導閥的排氣壓力作用在活塞上，使活塞打開主閥。如果主閥較大，無法直接打開時，這種設計就會利用入口壓力打開主閥。因此，這種類型的減壓閥，與直接作用式減壓閥相比，在相同的管道尺寸下，容量和精確度（+/-5%）更高。與直接作用式減壓閥相同的是，減壓閥內部感知壓力，無須外部安裝傳感線。

3、薄膜式減壓閥

在這種類型的減壓閥中，雙膜片代替了內導式減壓閥中的活塞。

這個增大的膜片面積能夠打開更大的主閥，并且在相同的管道尺寸下，其容量比內導式活塞減壓閥更大。另外，膜片對壓力變化更為敏感，精確度可達+/-1%。精確性更高是由于下游傳感線的定位（閥的外部），其所在位置氣體或液體動蕩更少。該減壓閥非常靈活，可以采用不同類型的導閥（例如壓力閥、溫度閥、空氣裝載閥、電磁閥或幾種閥同時配套適用）。

3、最基本的減壓閥的選用常識

1、在給定的彈簧壓力級范圍內，使出口壓力在最大值與最小值之間能連續調整，不得有卡阻和異常振動；

2、對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于最大流量的0.5%；

3、出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%；

4、進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%；

5、通常法蘭減壓閥，減壓閥的閥后壓力應小于閥前壓力的0.5倍；

6、減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示；

7、波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質；

8、薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質；

9、先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質，若用不銹耐酸鋼制造，可適用于各種腐蝕性介質；

10、先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質；

11、先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質；

12、減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響；

13、通常減壓閥的閥后壓力應小于閥前壓力的0.5倍；

14、減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧；

15、在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥；

16、介質為空氣或水(液體)的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥；

17、介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥；

18、為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。

4、教你選擇減壓閥

1.明確減壓閥在設備或裝置中的用途，確定閥門的工作條件：適用介質、工作壓力、工作溫度等等；

↓

2.確定與減壓閥連接管道的公稱通徑和連接方式：法蘭、螺紋、焊接等；

↓

3.確定操作減壓閥的方式：手動、電動、電磁、氣動或液動、電液聯動等；

↓

4.根據管線輸送的介質、工作壓力、工作溫度確定所選減壓閥的殼體和內件的材料：鑄鋼、碳素鋼、不銹鋼、合金鋼、不銹耐酸鋼、灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、銅合金等；

↓

5.選擇減壓閥的種類；

↓

6.確定減壓閥的型式；

↓

7.確定減壓閥的參數；對于自動蒸汽減壓閥，根據不同需要先確定允許流阻、排放能力、背壓等，再確定管道的公稱通徑和閥座孔的直徑；

↓

8.確定所選用減壓閥的幾何參數：結構長度、法蘭連接形式及尺寸、開啟和關閉后減壓閥高度方向的尺寸、連接的螺栓孔尺寸和數量、整個閥門外型尺寸等。

5、國外減壓閥與國內的比較

將進口減壓閥相對國內減壓閥的優點做了一些比較得出了結論。

進口減壓閥,是指通過活塞、彈簧或者膜片來改變節流面積，使流速及流體的動能改變，減低進口壓力至需要的出口壓力，并可通過先導閥的方式來穩定出口的壓力，也稱進口降壓閥、穩壓閥、調壓閥、泄壓閥。

與國內的減壓閥相比，進口的減壓閥的調節精度更高，使用壽命更長，出口的壓力更穩定，不受進口的壓力的變化所影響。

根據不同的介質的降壓需要，我們又該如何選擇進口減壓閥呢？

1、氮?dú)夤苈?，用?lái)減低穩定氮?dú)獾某隹趬毫Γx用進口氮?dú)鉁p壓閥。

2、蒸汽管路，用來減低穩定蒸汽的出口壓力，保護蒸汽管道和各種設備，是最常用的減壓閥，也是要求最高的減壓閥，因此很多業主都選用選用進口蒸汽減壓閥。

3、進口內螺紋減壓閥主要用于小于DN50的小的蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

4、利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成水減壓穩壓功能，就是進口的水用減壓閥，也叫進口薄膜彈簧減壓閥。

5、當管道或者已裝的法蘭為美標的RF 150Lb、300Lb、600Lb、900Lb、或者日標的JIS 10KK的法蘭時，要選用美標法蘭減壓閥和日標法蘭減壓閥。

6、當壓力的調節要求很高，壓差大，壓降幅度大的時候，可選用進口電動調節閥，還可配調節儀進行現場調節。

7、除了美國威盾VTON減壓閥在市場上廣泛應用外，還有日本的閥天VENN的減壓閥也比較具有代表性法蘭減壓閥，主要型號有RP-6減壓閥、RP-1減壓閥、RP-2減壓閥。
