一、減壓閥的工作原理

直動式減壓閥

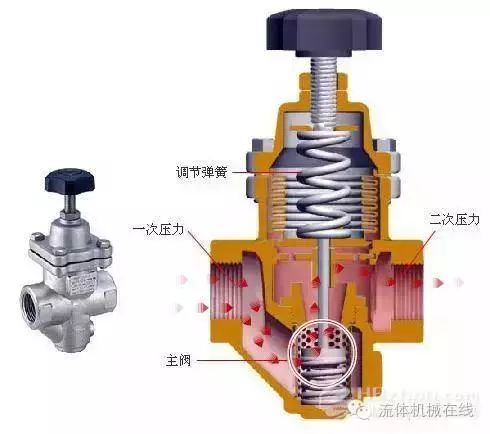

直動式減壓閥

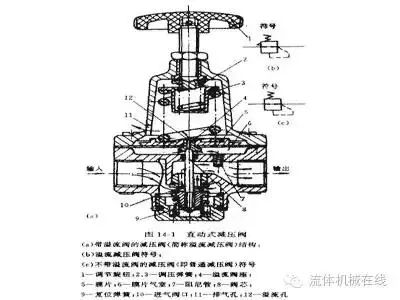

上圖所示為直動式帶溢流閥的減壓閥(簡稱溢流減壓閥)的結布光。

壓力為P1的壓縮空氣，由上端鍵入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順秒針旋轉旋鈕1，壓縮彈簧2、3及閥座5使襯套8下移，減小閥口10的開度使P2減小。若反秒針旋轉旋鈕1，閥口10的開度降低，P2逐漸減少。

若P1瞬時下降，P2將逐漸下降，使閥座氣室6內壓力下降，在閥座5上形成的推力相應減小，此推力破壞了原先力的平衡，使閥座5向下聯通，有少部份氣流經溢流孔12、排氣孔11排出。在閥座上移的同時，因復位彈簧9的作用，使襯套8也向下聯通，關小進汽缸口10，節流作用加強，使輸出壓力升高，直到達到新的平衡為止，輸出壓力基本又回到原先值。若鍵入壓力瞬時增長，輸出壓力也增長、膜片5下移，氣閥8逐漸下移，排氣閥口10開大，節流作用減弱，使輸出壓力也基本回到原先值。逆秒針旋轉旋鈕1。使調節彈簧2、3放松，氫氣作用在閥座5上的推力小于調壓彈簧的斥力，閥座向下曲，靠復位彈簧的作用關掉排氣閥口10。再旋轉旋鈕1，排氣閥座8的頂部與溢流汽缸4將脫開可調式減壓閥，閥座氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。

其實，溢流減壓閥是靠擾流板的節流作用減壓，靠閥座上力的平衡作用和溢流孔的溢流作用穩壓；調節彈簧即可使輸出壓力在一定范圍內改變。為避免以上溢流式減壓閥徘出少量二氧化碳對周圍環境的污染，可選用不帶溢流閥的減壓閥(即普通減壓閥)。

先導式減壓閥

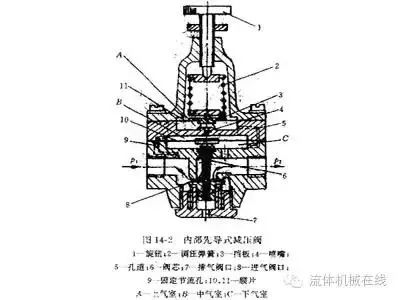

當減壓閥的輸出壓力較高或管徑較大時，用調壓彈簧直接調壓，則彈簧撓度必定過大，流量變化時，輸出壓力波動較大，閥的結構寬度也將減小。為了擺脫這種劣勢，可選用先導式減壓閥。先導式減壓閥的工作原理與直動式的基本相似。先導式減壓閥所用的調壓二氧化碳，是由大型的直動式減壓閥供給的。若把大型直動式減壓閥裝在殼體內部，則稱為內部先導式減壓閥；若將大型直動式減壓閥裝在主殼體外部，則稱為外部先導式減壓閥。圖14—2所示為內部先導式減壓閥的結布光，與直動式減壓閥相比，該閥提高了由噴管4、擋板3、固定節流孔9及氣室B所組成的噴管擋板放大環節。當噴管與擋板之間的距離發生微小變化時，都會使B室中的壓力發生根顯著的變化，進而導致閥座10有較大的位移，去控制氣閥6的上下聯通，使排氣閥口8開大或關小、提高了對銷子控制的靈敏度，即增加了穩壓精度。

外部先導式減壓閥的主閥

上圖所示為外部先導式減壓閥的主閥，其工作原理與直動式相似。在主閥門外部也有一個大型直動式減壓閥(圖中末示出)，由它來控制主閥。這些閥用于管徑在20mm以上，遠距離(30m以內)、高處、危險處、調壓困難的場合。

定值器

定值器是一種高精度的減壓閥，主要適于壓力定值。現在有兩種壓力尺寸的定值器：其氣源壓力分別為0．14MPa和0．35MPa，輸出壓力范圍分別為0—0．1MPa和0一0．25MPa。其輸出壓力波動不小于最大輸出壓力的1％，常適于還要供給準確氣源壓力和訊號壓力的場合，如氣動試驗設備、氣動手動裝置等。

定值器工作原理圖

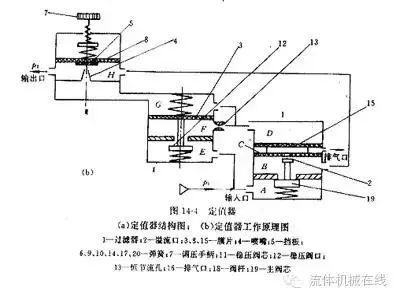

上圖所示為定值器的工作原理圖。它由三部份組成：1是直動式減壓閥的主閉部份；2是恒壓降裝置，相當于一定差減壓閥。主要作用是使噴管得到穩定氣源流量；3是噴管擋板裝置和調壓部份，起調壓和壓力放大作用，運用被它放大了的氣壓去控制主閥部份。

因?yàn)槎ㄖ灯骶邆湔{(diào)定、比較和放大的功能，因此穩壓精度高。

定值器處于非工作狀態時，由氣源鍵入的壓縮空氣經過濾膜1過濾后踏入A室和原配。主襯套19在彈簧20和氣源壓力作用下壓在噴嘴上，使A室與B室斷掉。踏入A室的氣流經由閥口(又稱為活門)12至F室，再通過恒節流孔13升壓后，分別踏入G室和D室。因?yàn)檫@時仍未對閥座8加力，擋板5與噴管4之間的寬度較大，二氧化碳從噴管4流出時的氣流阻力較小，G室及D室的氣壓較低，閥座3及15保持原始位置。踏入只室的微量二氧化碳主要經B室通過閥口2從進氣口排出；另有一部份從輸出口排空。此刻輸出口無氣流輸出，由噴管流出而排空微量二氧化碳是維持噴管擋板裝置工作所應當?shù)?，因其為無性能氣量，因此希望其耗量越小越好。

定值器處于工作狀態時，搖動搖桿7，壓下彈簧6并促進閥座8連同擋板5一齊下移、擋板5與噴管4的寬度縮小，氣流阻力降低，使G室和D室的氣壓下降。閥座16在D室氣壓的作用下下移，將閥口2關掉，并向上推進主襯套19，打開閥口，壓縮空氣經B室和H室由輸出口輸出。與此同時，H室壓力上升并反饋到閥座8上，當閥座8所受反饋斥力與彈簧力平衡時，定值器便輸出一定壓力的二氧化碳。當鍵入壓力波動時，如壓力上升，B室和H室氣壓瞬時增高、使閥座8上移，致使擋板5與噴管4之間的寬度加強，G室和D室的氣壓升高。因?yàn)锽室壓力增高，D室壓力升高，閥座15在壓差的作用下向下聯通，使主閥口減少，輸出壓力升高，直至穩定到調定壓力上。之外，在鍵入壓力上升時，E室壓力和F室瞬時壓力也上升，閥座3在上下液位的作用下上移，關小穩壓閥口12。因?yàn)楣?jié)流作用增強，F(xiàn)室氣壓升高，仍然保持節流孔13的前后壓差恒定，故通過節流孔13的二氧化碳流量不變，使噴管擋板的靈敏度得到提升。當鍵入壓力增加時，B室和H室的壓力瞬時衰退，閥座8連同擋板5因?yàn)槭芰ζ胶馄茐亩乱?，噴?與擋板5間寬度減少，G室和D室壓力上升，閥座3和15下移。閥座15下移使主閥口開度加強，使B室及H室氣壓下降，直至與調定壓力平衡為止。而閥座3下移可調式減壓閥，使穩壓口12開大，F(xiàn)室氣壓上升，一直保持恒節流孔13前后壓差恒定。同理，當輸出壓力波動時，將與鍵入壓力波動時得到同樣的調節。

因?yàn)槎ㄖ灯鬟\(yùn)用輸出壓力的反饋?zhàn)饔煤蛧姽軗醢宓姆糯笞饔每刂浦鏖y，使其能對較小的壓力變化做出反應，進而使輸出壓力得到及時調節，保持出口壓力基本穩定，即定值穩壓精度較高。

二、減壓閥的基本功耗

(1)調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的撓度有關。

(2)壓力特征：它是指流量g為定值時，因鍵入壓力波動而導致輸出壓力波動的特點。輸出壓力波動越小，減壓閥的特征越好。輸出壓力應當高于鍵入壓力—定值才基本上不隨鍵入壓力變化而變化。

(3)流量特征：它是指鍵入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。通常輸出壓力越低，它隨輸出流量的變化波動就越小。

三、減壓閥的采用

按照使用要求選取減壓閥的類別和調壓精度，再依據所需最大輸出流量選擇其管徑。決定閥的氣源壓力時，應使其小于最高輸出壓力0．1MPa。減壓閥通常安裝在分水濾氣器以后，油霧器或定值器之前，并留意不要將其進、出口接反；閥不用時應把旋鈕放松，以免閥座一直受壓變型而影響其功耗。
