牛丫頭消防給水系統分區供水的形式及規定

發布時間：2023-06-04瀏覽次數：

關注牛少爺消防課程系列

可調式減壓閥組

一、消防給水系統分區供熱的條件：

1.系統工作壓力小于2.40MPa。

2.消火栓栓口處?kù)o壓小于1.0MPa。

3.手動水滅火系統報案閥處的工作壓力小于1.60MPa或噴嘴處的工作壓力小于1.20MPa。

二、分區供熱的方式：

分區供熱方式應按照系統壓力、建筑特點可調式減壓閥組，經技術經濟和安全靠譜性等綜合誘因確定，可選用消防電機并行或串聯、減壓水箱和減壓閥減壓的方式，但當系統的工作壓力小于2.40MPa時，應選用消防電機串聯或減壓水箱分區供熱方式。

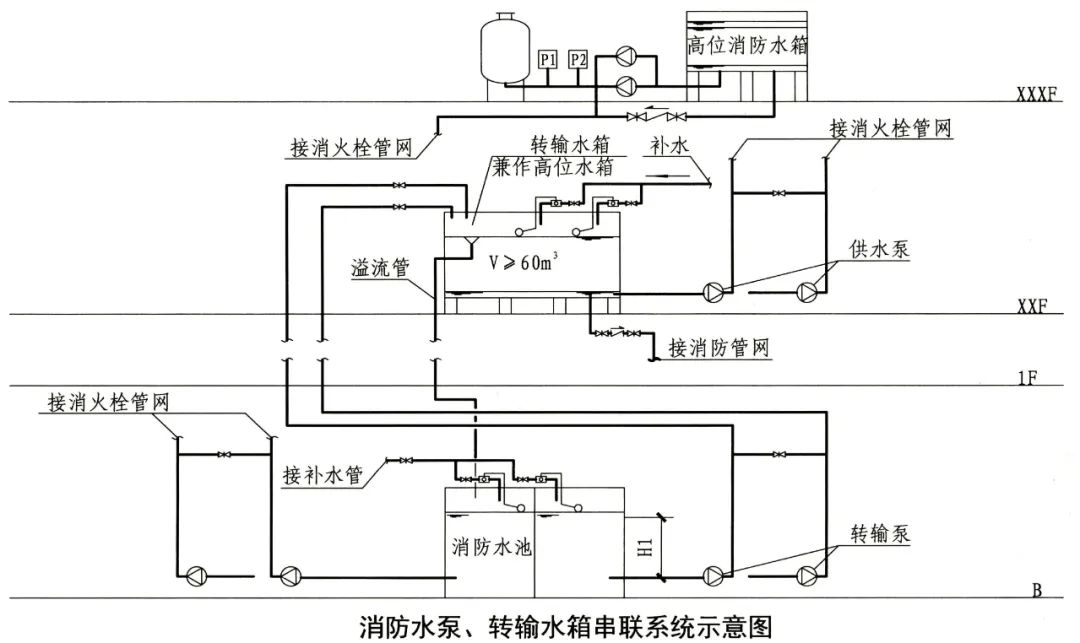

三、采用消防電機串聯分區供熱時，宜選用消防電機轉輸水箱串聯自來水模式，并應符合下述規定：

1.當選用消防電機轉輸水箱串聯時，轉輸水箱的有效儲水體積不應大于60m3，轉輸水箱可作為低位消防水箱。

2.串聯轉輸水箱的溢流管宜連結到消防魚池。

可調式減壓閥組

注：1.轉輸水箱溢流宜排到下方的消防花池內。

2.轉輸水箱兼做低位消防水箱，可仍按60m3考慮。

3.轉輸水箱應設手動補水管，不可用轉輸水箱管線兼做補水管。否則，會有手動停泵。

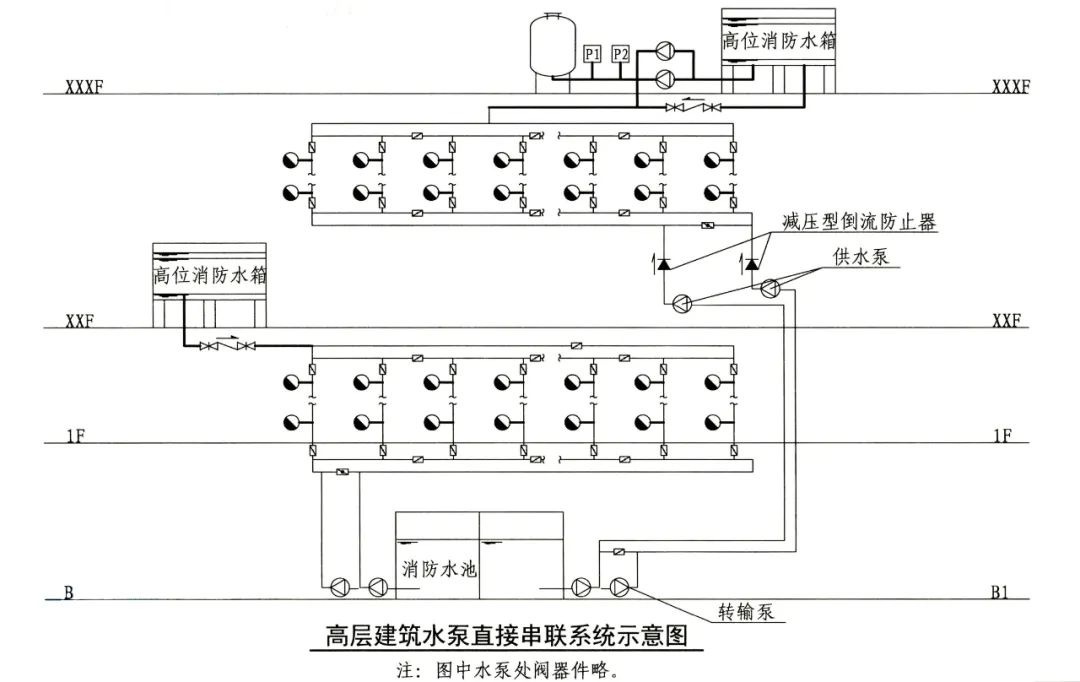

3.當選用消防電機直接串聯時，應采取確保自來水靠譜性的舉措可調式減壓閥組，且消防電機從低區到高區應能依次次序啟動。

可調式減壓閥組

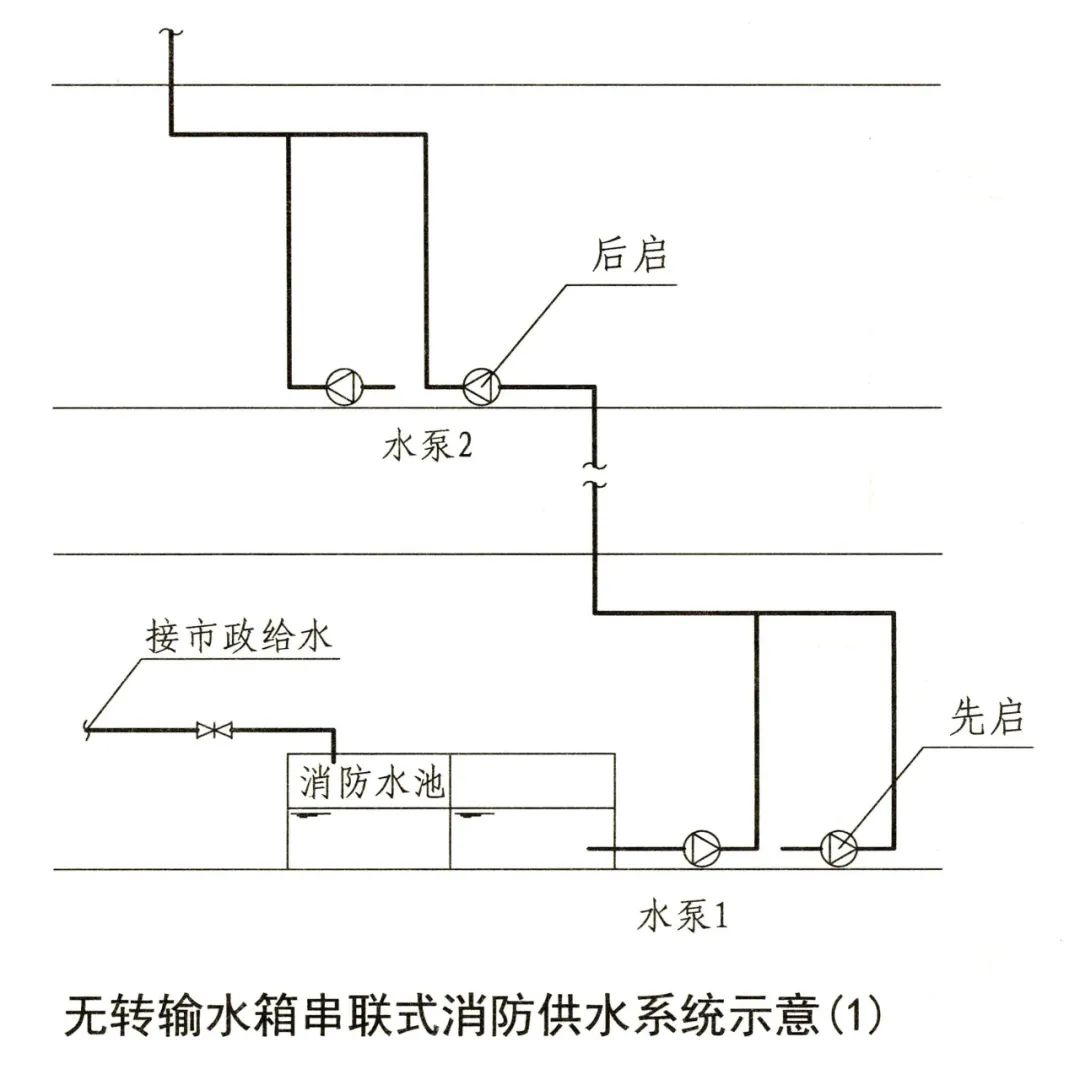

注：1.電機直接接力時宜先啟動下邊的電機，后啟動后面的電機，圖（1）先啟動電機1，后啟動電機2。

2.當電機由水箱吸水時，宜先啟動里面的泵，后啟動下邊的泵，圖（2）先啟動電機2，后啟動電機1。

4.當選用消防電機直接串聯時，應驗算系統供熱壓力，并應在串聯消防電機進水口上設置減壓型倒流避免器。

四、采用減壓閥減壓分區供熱時應符合下述規定：

1.消防給水所選用的減壓閥功耗應安全牢靠，并應滿足消防給水的要求。

2.減壓閥應按照消防給水設計流量和壓力選擇，且設計流量應在減壓閥流量壓力特征曲線的有效段內，并驗算在150%設計流量時，減壓閥的出口動壓不應大于設計值的65%。

3.每一供氣分區應設不多于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥。

4.減壓閥僅應設置在雙向流動的供水管上，不應設置在有單向流動的輸水干管上。

5.減壓閥宜選用比列式減壓閥，當超出1.20MPa時，宜選用先導式減壓閥。

6.減壓閥的閥前閥后壓力比值不宜小于3:1，當一級減壓閥減壓不能滿足要求時，可選用減壓閥串聯減壓，但串聯減壓不應小于兩級，第二級減壓閥宜選用先導式減壓閥，閥前后壓力差不宜超出0.40MPa。

7.減壓閥后應設置安全閥，安全閥的開啟壓力應能滿足系統安全，且不應影響系統的自來水安全性。
